Трансляционный усилитель АА-35М/60М

Назначение

Трансляционный усилитель АА-35М/60М (далее – усилитель или блок) предназначен для микширования и усиления звукового сигнала с целью его дальнейшей трансляции на громкоговорители.

К данному блоку может быть подключено до 5-ти источников аудио сигнала.

К блоку также можно подключить до 3-х микрофонов при установки в нужное положение соответствующих переключателей.

Уровни линейных и микрофонных входов регулируются при помощи ручек на передней панели.

Выходной каскад усилителей содержит трансформатор, который дополнительно повышает напряжение усиленного сигнала. Это необходимо для минимизации потерь в линии.

К высоковольтным выводам усилителя необходимо подключать только специализированные громкоговорители, содержащие трансформатор.

Кроме высоковольтных, усилитель также имеет “низкоомные” выводы, для подключения стандартных акустических систем.

В усилитель интегрирован музыкальный модуль, снабженный аудио декодером, поддерживающий форматы mp3, WMA. Модуль снабжен дополнительными разъемами для установки USB/SD - карт. Выбор и управление музыкальными источниками, осуществляется с прибора.

Регулировка усиления осуществляется  при помощи регулятора на передней панели блока.

Питание усилителя осуществляется от переменного напряжения 220В.

Конструктивно блок выполнен в настольном исполнении.

Основные функции:

- Трансформаторный выход 70/100В.

- 3 мик. входа, 2 лин. входа.

- Функция приглушения.

- Регулировка НЧ/ВЧ

- Контроль уровня звука по каждому входу.

- Общий регулятор уровня.

- mp3/WMA-декодер.

- Поддержка USB/SD-карт (форматы WMA, mp3).

Основные органы управления и коммутации

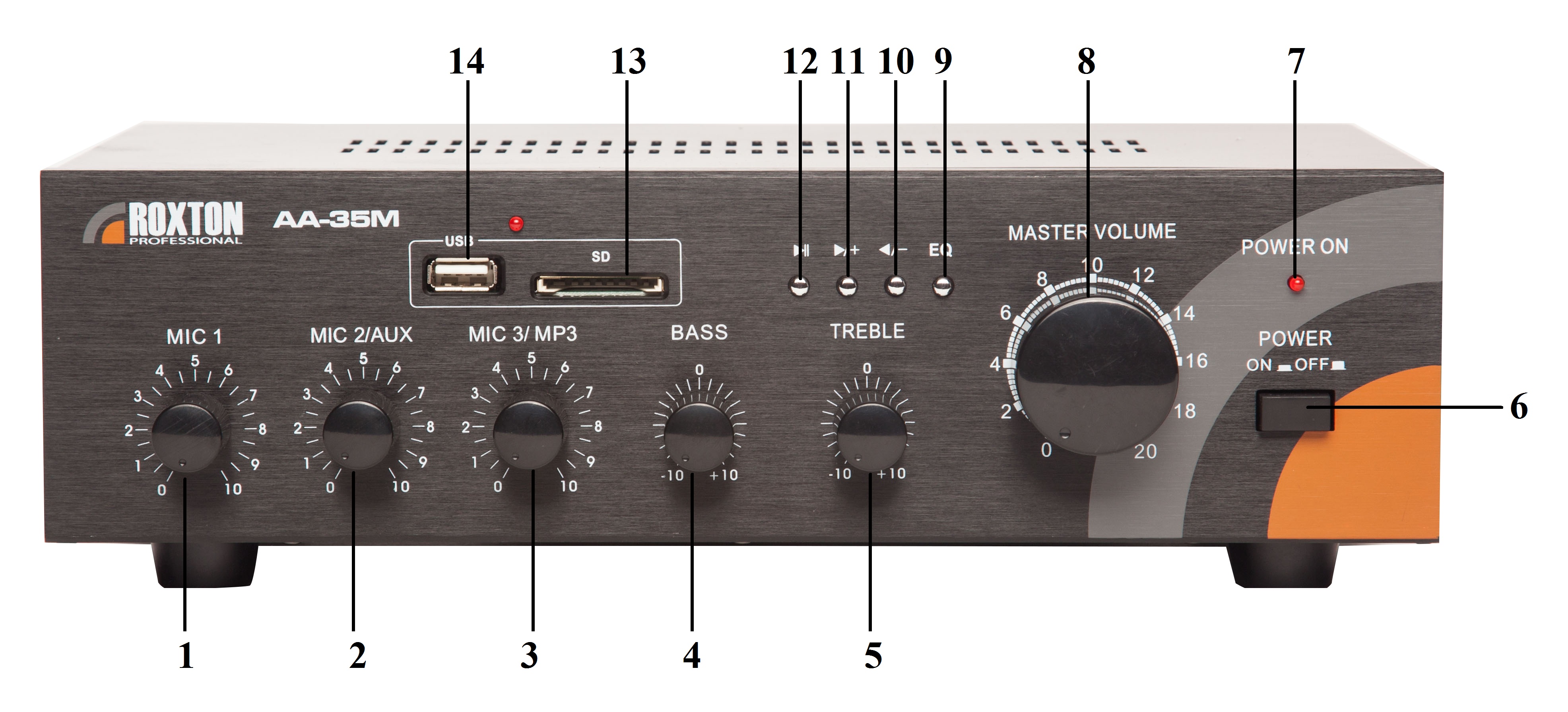

Передняя панель

1. Регулятор уровня сигнала микрофонного входа MIС 1 - При помощи данного регулятора осуществляется регулировка уровня сигнала, подаваемого на вход MIC 1.

2. Регулятор уровня сигнала универсального входа MIС 2/AUX - При помощи данного регулятора осуществляется регулировка уровня сигнала, подаваемого на вход MIC 2/AUX.

3. Регулятор уровня сигнала универсального входа MIС 3/MP3 - При помощи данного регулятора осуществляется регулировка уровня сигнала, подаваемого на вход MIC 3 и MP3 файлов воспроизводимых с USB/SD - карт.

4. Регулятор BASS - При помощи данного регулятора можно корректировать амплитудно-частотную характеристику сигнала в области низких частот. Глубина регулировки ± 10 дБ.

5. Регулятор TREBLE - При помощи данного регулятора можно корректировать амплитудно-частотную характеристику сигнала в области высоких частот. Глубина регулировки ± 10 дБ.

6. Кнопка POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.

7. Светодиод POWER ON - Светодиод загорается при включении питания.

8. Регулятор MASTER (основной) - Этот регулятор используется для настройки громкости конечного звука.

9. EQ (эквалайзер) одиночное нажатие на кнопку приводит к переключению режимов эквалайзера.

10. PREV (предыдущий): одиночное нажатие на кнопку приводит к переключению на следующий за воспроизводимым трек, песню, в режиме воспроизведения USB. Длительное удержание кнопки в нажатом состоянии уменьшает уровень громкости

11. NEXT (следующий): одиночное нажатие на кнопку приводит к переключению на следующий за воспроизводимым трек, песню, в режиме воспроизведения USB. Длительное удержание кнопки в нажатом состоянии увеличивает уровень громкости.

12. PLAY/PAUSE (Воспроизведение/Пауза): в режиме USB/SD нажмите эту кнопку для паузы.

13. Разъём для подключения SD карты

14. Разъём для подключения флешь карты

Величина громкости в режимах сохраняется на том же уровне, который был установлен до выключения. В том числе, если например усилитель был выключен в режиме AUX, при включении он останется на этом режиме. При установке карт памяти USB/SD усилитель самостоятельно переключится в соответствующий режим USB/SD вход.

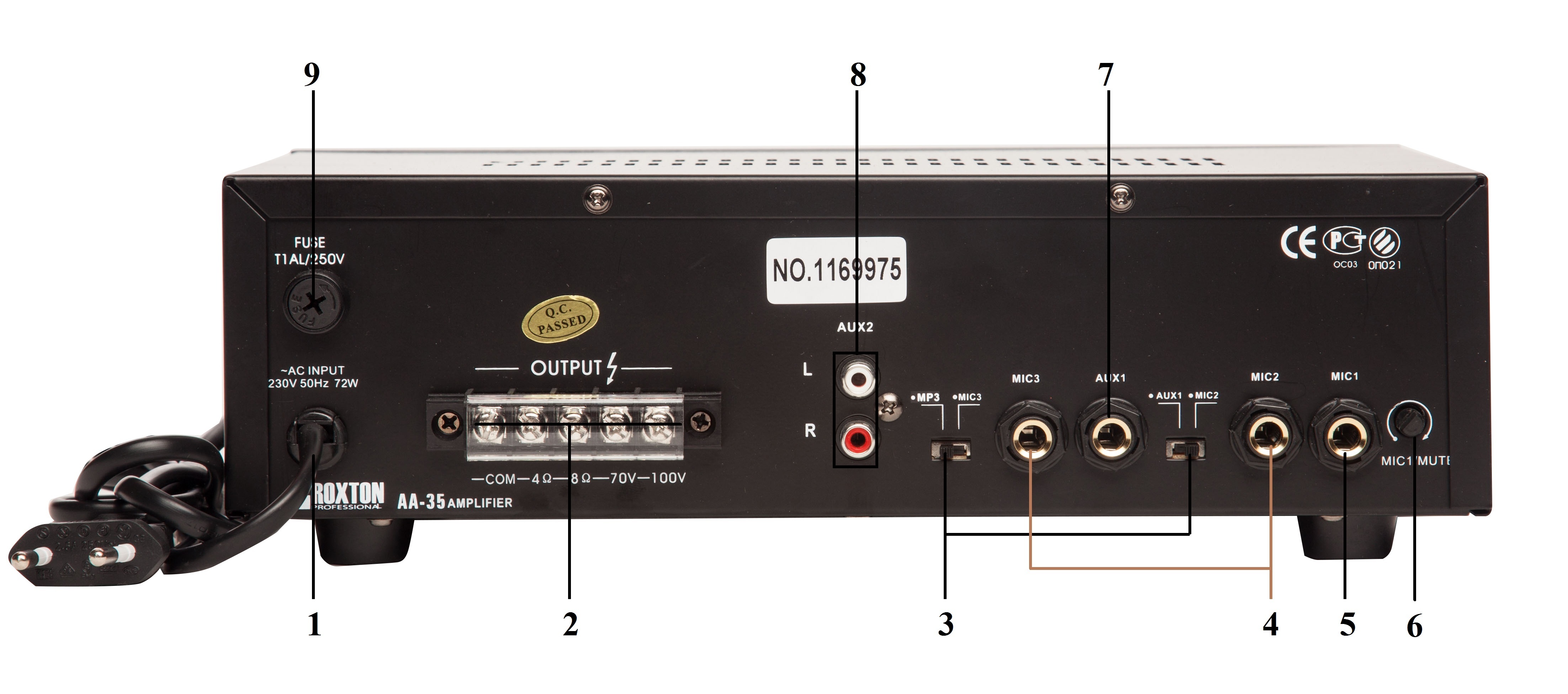

Задняя панель

1. Шнур питания AC INPUT

Шнур для подключения к сети переменного тока.

2. Клеммы подключения громкоговорителей.

К данным клеммам подключается трансляционная линия с громкоговорителями. Воз- можны 5 вариантов подключения громкоговорителей:

низкоомное (4 Ом);

низкоомное (8 Ом);

трансляционная линия 70 В;

трансляционная линия 100 В;

трансляционная линия 30 В.

Для подключения трансляционной линии 30 В необходимо использовать клеммы

«100 В» и «70 В». В остальных случаях применяется клемма «COM» в сочетании с одной из нижеперечисленных: «4 Ом», «8 Ом», «70 В», «100 В».

3. Коммутаторы входа  MP3/MIС 3, AUX1/MIС 2

При помощи данных переключателей выбирается вход, с которого сигнал будет поступать в устройство. Переключатели позволяет выбрать входы MP3 или MIС 3, AUX1 или MIС 2 . Уровень сигнала, поступающий на данные входы, выставляется при помощи регуляторов уровня сигнала входа MP3/MIС 3, AUX1/MIС 2 на передней панели усилителя.

4. Микрофонные входы MIC 2/3

К данным разъемам (TS 6.35), подключаются динамические микрофоны. Уровень сигнала, поступающего на данные входы, выставляется при помощи соответствующих регуляторов уровня сигнала MP3/MIС 3, AUX1/MIС 2 находящихся на передней панели усилителя.

5. Микрофонный вход MIC 1

Разъем (TS 6.35) для подключения приоритетного микрофона. Сигнал, поданный на входе MIC1 подавляет все остальные (если активирован регулятор 6 «MUTE» на задней панели) или смешивается с ними.

6. Регулятор приоритета MIC1 MUTE

Регулятор управляет уровнем входного сигнала, поданного на приоритетный вход MIC1 по отношению к остальным входам. В крайнем правом положении сигнал на входе MIC1 подавляет все остальные.

7. Вход AUX1

Разъем (TS 6.35) для подключения аудио источников. Перед его использованием необходимо поставить переключатель 3 в левое положение.

8. Вход AUX2

Разъем RCA для подключения аудио источников. Перед его использованием необходимо поставить переключатель 3 в левое положение. Два сигнала стерео от источника микшируются в один сигнал моно.

9. Крышка предохранителя

В этом держателе установлен предохранитель переменного тока. При перегорании последнего, замените предохранителем того же типа. При продолжительном выгорании обратитесь в службу ремонта.

Порядок включения

1. Перед подключением устройства к питающей сети переведите выключатель пита- ния в положение OFF, а регуляторы громкости в положение минимального уровня.

2. Убедитесь, что источники сигналов и громкоговорители подключены к устройству правильно.

3. Нажмите кнопку включения питания. После этого начнет светиться индикатор POWER, устройство готово к работе.

4. Установите требуемый уровень громкости для каждого источника сигнала, уровень громкости выходного сигнала и, если необходимо, настройте тембр.

Подключение громкоговорителей

       Схема подключения низкоомной нагрузки 4 и 8 Ом

Технические характеристики
