Вызывная панель T-6703

Назначение

Вызывная панель T-6703 предназначена для работы в IP системе ITC ESCORT. Используется для построения систем автоматического аварийного оповещения и музыкальной трансляции на базе дополнительного оборудования.

Панель работает по ЛВС и обеспечивает дуплексную (двухстороннюю) связь с другими устройствами IP системы. При помощи вызывной панели оператор может связаться с: микрофонными консолями, пейджинговыми панелями, вызывными панелями. Вызов устройств осуществляется при помощи нажатия кнопки на лицевой панели устройства. В панель встроен 5 Вт динамик.

Панель работает только в составе IP системы при включенном сервере (компьютере). Номер панели и IP адрес настраивается с помощью программного обеспечения T-6700R.

Все переговоры и выполняемые действия на вызывной панели могут быть записаны на сервере (компьютере). С помощью программного обеспечения T-6700R можно вести полный мониторинг (прослушивание) вызывной панели.

В устройстве есть выходной сухой контакт, вызывную панель можно синхронизировать с системой: контроля доступа, видеонаблюдения и т.д.

Выполнена во влагонепроницаемом металлическом корпусе. Предназначена для врезного и накладного монтажа.



Основные органы управления и коммутации

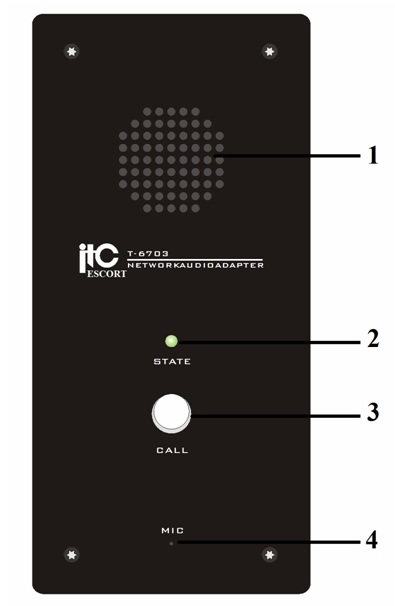

Передняя панель



  1. Встроенный динамик – номинальная мощность 5 Вт.

  2. Индикатор – отображает работу устройства (Светится красным, если осуществляется двусторонняя связь).

  3. Кнопка CALL  – предназначена для двусторонней связи (Программируется с помощью программного обеспечения  T-6700R). При нажатии осуществляется вызов запрограммированного устройства.

  4. MIC – Встроенный микрофон.

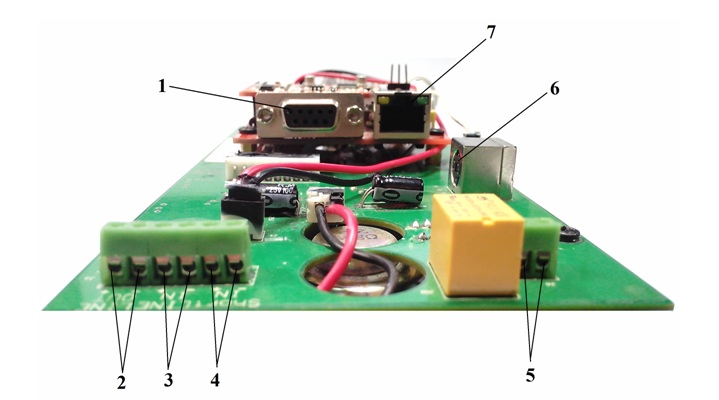

Внутренняя панель



  1. Разъем TERMINAL  – COM порт  выполнен на разъеме DE9,предназначен для подключения к компьютеру по средству 232 протокола. (Кабель специализированный, со встроенной микросхемой).

  2. Клемма LINE OUT - Линейный аудио выход. Предназначен для подключения к аудио устройству, например к усилителю.

  3. Клемма LINE IN - Линейный аудио вход. Предназначен для подключения дополнительного аудио устройства, например, CD-проигрывателя, тюнера и т.п.

  4. Клемма SHORT IN – Предназначена для подключения сухого контакта.

  5. Клемма SHORT OUT – Выход сухого контакта (Сухой контакт появляется в момент нажатия кнопки поз.3 на передней панели).

  6. Разъем питания - Разъем для подключения штатного адаптера DC 12V (Поставляется в комплекте с устройством).

  7.  Разъем LAN IN – Предназначен для подключения к локальной сети (RJ-45)



Порядок  подключения

  1. Установите панель в месте, откуда будет осуществляться трансляция.

  2. Подключите питание к разъему поз.6  панели (вход напряжения питания 12В).

  3. Разъем поз.7 соедините со свитчем (локальной сетью).

  4. При необходимости подключите внешний источник, к разъему поз.3.

  5. В программе T-6700R настройте сетевые параметры.

  6. Добавьте устройство в список терминалов, программы T-6700R.



Настройка сетевых параметров

По умолчанию всем устройствам системы заданы одинаковые сетевые настройки:

Addr: 192.168.168.168

Mask: 255.255.0.0

Gate: 0.0.0.0

Serv: 192.168.168.254



Для работы системы необходимо изменить сетевые настройки:

Важно! Устройства не должны иметь одинаковые IP адреса.

Сетевые настройки можно изменить только с помощью программного обеспечения T-6700R. (Смотрите инструкцию  T-6700R)



Технические  характеристики

Модель

T-6703

Сетевой вход

RJ45

Протоколы

TCP/IP, UPD, IGMP

Аудио формат

MP3/MP2

Частота дискретизации

8К~ 48кГЦ

Скорость передачи данных

10М/100 Мб/с

Аудио режим

16-бит стерео CD звук

Частотный диапазон

20Гц – 16кГц (+1 Дб, -3 Дб)

Коэффициент искажений

≤0,3%

Соотношение сигнал/шум

>70 дБ

Входной сигнал

350 мВ

Выходной сигнал и сопротивление

Мощность громкоговорителя и сопротивление

5Вт, 4 Ом

Рабочая температура

+5°С ~ +40°С

Относительная влажность

20% - 80%

Потребляемая мощность

≤ 20 Вт

Питание

DC 12-24 В

Размер

210*105*56 мм

Вес

0,6 кг





Распайка кабеля RJ-45

Монтаж

Скачать инструкцию
