Цифро-аналоговый аудио адаптер T-6704

Назначение

Цифро-аналоговый аудио адаптер предназначен для работы в IP системе ITC ESCORT и используется для построения систем автоматического аварийного оповещения и музыкальной трансляции на базе дополнительного оборудования.

Данный блок включает в себя 3 устройства – цифро-аналоговый преобразователь, предварительный усилитель и распределитель питания. Блок предназначен для приема 4 независимых цифровых (TCP/IP) аудио сигналов с целью преобразования в линейный сигнал на выходе с дальнейшей передачей на усилители мощности. Блок имеет: 4 независимых линейных выхода, 4 независимых линейных входа, 1 общий линейный вход, 1 микрофонный вход, 4 программируемые розетки, 2 общие розетки. Уровень линейных и микрофонных сигналов регулируются при помощи ручек на передней панели.

К линейным выходам цифро-аналогового аудио адаптера можно подключать любые усилители мощности, что делает IP систему коммуникабельной, совместимой с другими системами оповещения и трансляции.

Используя цифро-аналоговый аудио адаптер T-6704 можно модернизировать любую систему оповещения и сделать из неё IP систему.

Питание блока осуществляется от переменного напряжения 220В.

Конструктивно блок выполнен в рэковом 19’ корпусе, предназначенном  для монтажа в стандартный электротехнический шкаф.



Основные органы управления и коммутации

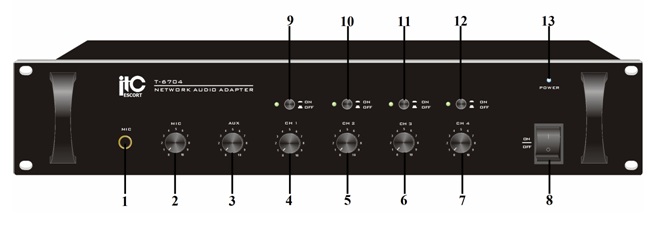

Передняя панель

Разъем MIC - Разъем для подключения микрофона (1/4" TRS).

Регулятор MIC предназначен для повышения и понижения уровня громкости микрофона.

Регулятор AUX предназначен для повышения и понижения уровня громкости входного линейного сигнала поданного на вход AUX IN.

Регулятор CH 1 – предназначен для повышения и понижения уровня громкости выходного линейного сигнала 1 канала.

Регулятор CH 2 – предназначен для повышения и понижения уровня громкости выходного линейного сигнала 2 канала.

Регулятор CH 3 – предназначен для повышения и понижения уровня громкости выходного линейного сигнала 3 канала.

Регулятор CH 4 – предназначен для повышения и понижения уровня громкости выходного линейного сигнала 4 канала.

Кнопка POWER - Нажатие этой кнопки в положение ON включает данное устройство.

Кнопка и индикатор - включает цифро-аналоговый аудио преобразователь 1 канала.

Кнопка и индикатор - включает цифро-аналоговый аудио преобразователь 2 канала.

Кнопка и индикатор - включает цифро-аналоговый аудио преобразователь 3 канала.

Кнопка и индикатор - включает цифро-аналоговый аудио преобразователь 4 канала.

Индикатор включения питания – индикатор загорается при включении питания.

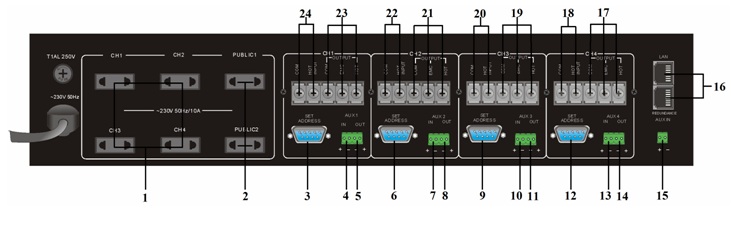

Задняя панель

  1. Розетки питания 220В – Активируются при поступлении цифрового аудио потока на  выбранные каналы или в ручном режиме с помощью программного обеспечения T-6700R.

  2. Розетки питания 220В – Общие розетки с постоянным питанием.

  3. COM порт – Предназначен для программирования сетевого адреса 1 канала.

  4. AUX IN Линейный вход, предназначен для подключения внешнего источника звука на 1 канал.

  5. AUX OUTЛинейный выход, предназначен для подключения усилителя мощности на 1 канал.

  6. COM порт – Предназначен для программирования сетевого адреса 2 канала.

  7. AUX IN Линейный вход, предназначен для подключения внешнего источника звука на 2 канал.

  8. AUX OUTЛинейный выход, предназначен для подключения усилителя мощности на 2 канал.

  9. COM порт – Предназначен для программирования сетевого адреса 3 канала.

  10. AUX IN Линейный вход, предназначен для подключения внешнего источника звука на 3 канал.

  11. AUX OUTЛинейный выход, предназначен для подключения усилителя мощности на 3 канал.

  12. COM порт – Предназначен для программирования сетевого адреса 4 канала.

  13. AUX IN Линейный вход, предназначен для подключения внешнего источника звука на 4 канал.

  14. AUX OUTЛинейный выход, предназначен для подключения усилителя мощности на 4 канал.

  15. AUX IN Общий линейный вход, предназначен для подключения внешнего источника звука. Сигнал поданный на эти клеммы распространяется на 4 канала и работает только при выключенной кнопке на передней панели (поз. 9,10,11,12).

  16. Разъемы LAN IN – Предназначены для подключения к локальной сети (RJ-45).

  17. Клеммы COM/EMC/HOT - Предназначены для подключения аттенюатора к 4 каналу.

  18. Клеммы COM/HOT INPUT - Предназначены для подключения 100В линии от усилителя на 4 канал.

  19. Клеммы COM/EMC/HOT - Предназначены для подключения аттенюатора к 3 каналу.

  20. Клеммы COM/HOT INPUT - Предназначены для подключения 100В линии от усилителя на 3 канал.

  21. Клеммы COM/EMC/HOT - Предназначены для подключения аттенюатора к 2 каналу.

  22. Клеммы COM/HOT INPUT - Предназначены для подключения 100В линии от усилителя на 2 канал.

  23. Клеммы COM/EMC/HOT - Предназначены для подключения аттенюатора к 1 каналу.

  24. Клеммы COM/HOT INPUT - Предназначены для подключения 100В линии от усилителя на 1 канал.

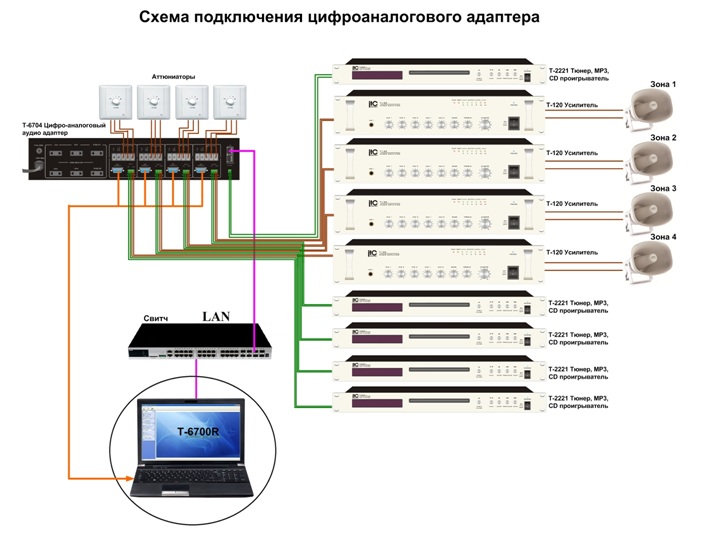

Порядок  подключения

  1. Расположите цифро-аналоговый аудио адаптер в месте, откуда будет осуществляться трансляция.

  2. Разъем поз.16 соедините со свитчем (локальной сетью).

  3. Подключите усилители к клеммам поз. 5,8,11,14.

  4. При необходимости подключите внешние источники звука.

  5. Настройте сетевые параметры для каждого канала.

  6. Добавьте в список терминалов, программы T-6700R.



Настройка сетевых параметров

По умолчанию всем каналам цифро-аналогового аудио адаптера заданы заводские сетевые настройки:

Для работы системы необходимо изменить сетевые настройки:

Важно! Устройства не должны иметь одинаковые IP адреса.

Изменить настройки можно с помощью программного обеспечения T-6700R. (Смотрите инструкцию  T-6700R)



Технические  характеристики

Модель

T-6704

Сетевой вход

RJ45

Протоколы

TCP/IP, UPD, IGMP

Аудио формат

MP3/MP2

Частота дискретизации

8К~ 48кГЦ

Скорость передачи данных

10М/100 Мб/с

Аудио режим

16-бит стерео CD звук

Частотный диапазон

20Гц~16 кГц

Коэффициент искажений

≤0,3%

Соотношение сигнал/шум

70 дБ

Линейный  вход

350 мВ

Микрофонный вход

5 мВ

Энергопотребление в рабочем режиме

≤40 Вт

Энергопотребление в режиме ожидания

<3Вт

Рабочая температура+

+5°С ~ +40°С

Относительная влажность

20% ~ 80%

Питание

~110В/60Гц, ~230В/50Гц

Размер

484*303*88 мм

Вес

6,28 кг



Распайка кабеля RJ-45

Скачать инструкцию
