Предварительный усилитель Т-6201

Назначение



Предварительный усилитель Т-6201 (далее – блок) входит в состав системы оповещения “ITC-ESCORT”  и  используется для построения систем автоматического аварийного оповещения и музыкальной трансляции на базе дополнительного оборудования.

Данный блок предназначен для предварительного усиления звукового сигнала от музыкальных источников. К данному блоку может быть подключено до 5-ти источников аудио сигнала, 2 из которых приоритетные.

К блоку также можно подключить до 5-ти микрофонов, один из которых имеет приоритет над другими микрофонами и аудио источниками.

Уровни линейных и микрофонных входов регулируются при помощи ручек на передней панели.

Самый высокий приоритет в данном блоке имеют аварийные входы (EMC) на задней панели. При подаче на эти входы аудио сигнала (например: от аварийного источника) он поступает на выход, приглушая сигналы со всех входов.

Питание данного блока осуществляется от переменного напряжения 220В.

Конструктивно блок выполнен в рэковом 19’ корпусе, предназначенном  для монтажа в стандартный электротехнический шкаф.



Основные органы управления и коммутации

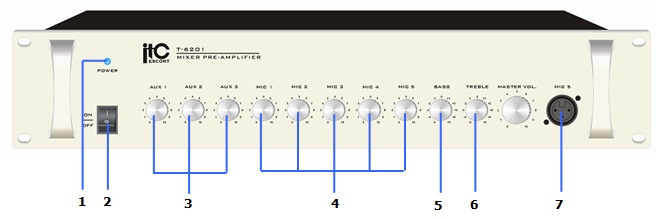

Передняя панель



  1. Индикатор включения питания - индикатор загорается при включении питания.

  2. Кнопка POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.

  3. Регуляторы AUX 1, AUX 2 и AUX 3 – Используются для настройки громкости звучания входов AUX 1, AUX 2 и AUX 3.

  4. Регуляторы MIC 1 ~ MIC 5 - Используются для настройки громкости звучания входов MIC 1 ~ MIC 5.

  5. Регулятор BASS - Используется для изменения уровня нижней частоты.

  6. Регулятор TREBLE - Используется для изменения уровня верхней частоты.

  7. Разъем MIC 5 – Микрофонный вход MIC 5 (XLR). Данный вход имеет более высокий приоритет, чем входы AUX1~3, MIC1~4.

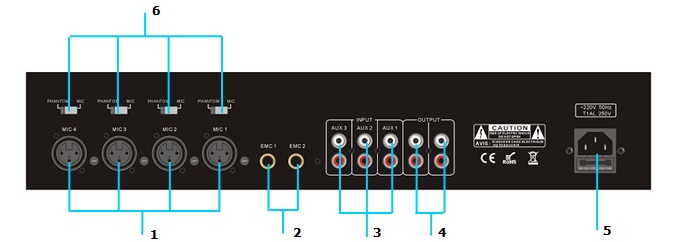

Задняя панель

  1. Разъемы MIC 1 ~ MIC 4 – Микрофонные/линейные входы MIC 1 ~ MIC 4 (XLR).

  2. Разъемы EMC 1 и EMC 2 - Линейные входы EMC 1 и EMC 2 (TRS). Данные входы имеют самый высокий приоритет. При поступлении аудио сигнала на данные входы, сигналы на любых других входах приглушаются.

  3. Разъемы AUX 1, AUX 2 и AUX 3 Линейные стерео входы AUX 1, AUX 2 и AUX 3 (RCA).

  4. Разъемы output - Линейные аудио выходы (RCA).

  5. Разъем питания - Гнездо для подключения шнура сети переменного тока.

  6. Phantom MIC Переключатель для подачи фантомного питания на микрофон.



ВНИМАНИЕ! Переключатель поз. 6 в положение PHANTOM устанавливается только при использовании микрофонов с фантомным питанием.



Порядок  подключения  и  функционирование

  1. Установите блок в электротехнический шкаф таким образом, чтобы оставался удобный доступ к клеммам. Рекомендуется ориентировать блок в шкафу таким образом, чтобы длина вводов и выводов напряжения питания сети 220В переменного тока  была минимальной и не пересекалась с низковольтными цепями внутри шкафа.

  2. Подключите шнур сети переменного тока поз.5 блока (вход напряжения питания 220В).

  3. К микрофонным входам поз.1 подключите микрофоны.

  4. К аварийному входу поз.2 подключите линейный выход приоритетного аудиосигнала.

  5. К линейным входам поз.3 подключите выходы музыкальных источников.

  6. К клеммам поз.4 подключите линейные входы усилителей.

  7. К входам поз.7, или поз.2 подключите выходы источников аварийного сигнала.

  8. ВНИМАНИЕ: При работе с блоком соблюдайте меры безопасности. Все подключения необходимо проводить при выключенном автомате, через который напряжение питание подается на  данный блок.

  9. Включите питание сетевым выключателем поз.2. на передней панели. При  этом должен  загореться  светодиод  поз. 1.

  10. Отрегулируйте уровни аудио сигналов при помощи ручек управления поз. 3,4,5,6 передней панели.



Технические  характеристики

Напряжение питания

220 (+10% -15%) В АС, 50 Гц

Потребляемая мощность

35 Вт

Уровень сигнала на микрофонном входе

1,8мВ/600Ом

Уровень сигнала на линейном входе AUX

200мВ/10кОм

Уровень сигнала на аварийном входе

1,2В 1,5В/10кОм

Частотный диапазон

20Гц-20кГц

Сигнал/Шум

Не хуже 85дБ

Температура функционирования

+10’C    +35’C

Относительная влажность

Не более 90 %

Габаритные размеры

Высота в  Unit  (1 Unit = 44 mm)

484*350*88 мм

2

Вес

6,2 кг

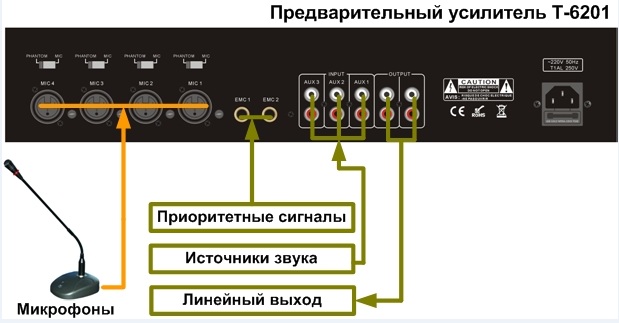

Типовая схема  включения



Скачать инструкцию
