Селектор зон Т-6202

Назначение



Селектор зон Т-6202 (далее – блок) входит в состав системы оповещения “ITC-ESCORT”  и  используется для построения систем автоматического аварийного оповещения и музыкальной трансляции на базе дополнительного оборудования.

Данный блок предназначен для коммутации (подключения) 100В выходов усилителей к нужной линии громкоговорителей. К входу данного блока может быть подключено до 2-х усилителей мощности. Мощность каждого усилителя не должна превышать 1500Вт. К выходу данного блока может быть подключено до 10-ти линий громкоговорителей, мощность каждой из которых не должна превышать 500Вт.

Данный блок может работать в 3-х режимах (название режимов условно): музыкальный, аварийный, комбинированный.

  1. В музыкальном режиме усилитель подключается к входу “A” блока. Выход усилителя коммутируется с нужной линией громкоговорителей, путем нажатия соответствующей кнопки на передней панели блока.

  2. В аварийном режиме (второй) усилитель подключается к входу “B” блока. Выход усилителя коммутируется с нужной линии громкоговорителей, путем подачи управляющего сухого контакта на соответствующий вход блока.

  3. Комбинированный режим, объединяет два первых режима. Для этого входы “A”и ”B” блока соединяются параллельно.

Вариант одновременного использования 2-х усилителей позволяет реализовать двух канальное вещание, при котором, объявление с микрофонной консоли в одни зоны, не прерывает музыкальной трансляции в других зонах.

Также данный блок может управляться при помощи таймера Т-6232.

Питание данного блока осуществляется от переменного напряжения 220В.

Конструктивно блок выполнен в рэковом 19’ корпусе, предназначенном  для монтажа в стандартный электротехнический шкаф.



Основные органы управления и коммутации

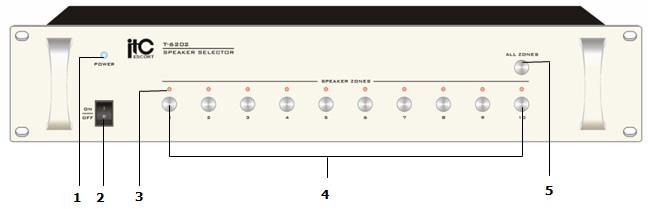

Передняя панель

  1. Индикатор включения питания - индикатор загорается при включении питания.

  2. Кнопка POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.

  3. Индикатор включения зоны - индикатор загорается красным цветом при поступлении управляющего сигнала (сухой контакт) на вход ALARM IN, зеленым цветом при выборе зоны, путем нажатия кнопки поз. 4.

  4. Кнопки селектора зон - Нажатие этой кнопки подключает соответствующую зону к выходу музыкального усилителя.

  5. Кнопка ALL ZONES - Нажатие этой кнопки включает все зоны (осуществляет коммутацию всех зон к выходу музыкального усилителя).

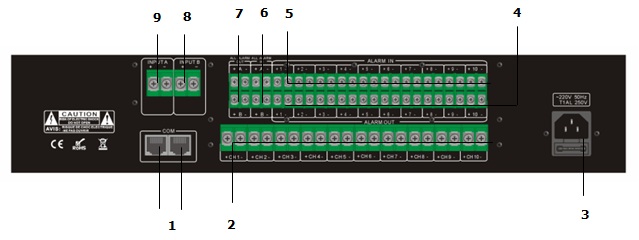

Задняя панель

  1. Разъемы COM – Входы для подключения блока Т-6232.

  2. Разъемы CH 1 ~ CH 10 – Выходы для подключения линий громкоговорителей.

  3. Разъем питания - Гнездо для подключения шнура сети переменного тока.

  4. Разъем ALARM OUT - Выходы управляющих сигналов «сухой контакт» на последующие блоки.

  5. Разъем ALARM INВходы управляющих сигналов «сухой контакт». При подаче сухого контакта, осуществляется коммутация зоны, соответствующей номеру сухого контакта, к выходу аварийного усилителя.

  6. Разъем ALARM IN a, B - Вход управляющего сигнала «сухой контакт». При замыкании данного входа происходит включение всех зон.

  7. Разъемы ALARM out a, B - Выходы управляющего сигнала «сухой контакт» на последующие блоки. Активизируются при поступлении управляющего сигнала на разъем поз. 5,6 (ALARM IN).

  8. Клеммы input BВход для подключения выхода аварийного усилителя мощности (100 В линия). Будьте внимательны, чтобы не перепутать сигнальные и общие линии.

  9. Клеммы input AВход для подключения выхода музыкального усилителя мощности (100 В линия). Будьте внимательны, чтобы не перепутать сигнальные и общие линии.



Установка адреса при работе с блоком Т-6232

  1. При включении блока индикаторы на передней панели мигают вначале красным, затем зеленым. Это означает, что адреса для данного блока не установлены.

  2. Для назначения адреса блоку, необходимо удерживая кнопку (соответствующую назначаемому адресу) включить блок кнопкой Питание. При этом соответственный индикатор загорится зеленым цветом.

  3. Перезапустите (включите/выключите) прибор.



Порядок  подключения  и  функционирование

  1. Установите блок в электротехнический шкаф таким образом, чтобы оставался удобный доступ к клеммам. Рекомендуется ориентировать блок в шкафу таким образом, чтобы длина вводов и выводов напряжения питания сети 220В переменного тока  была минимальной и не пересекалась с низковольтными цепями внутри шкафа.

  2. Подключите шнур сети переменного тока поз.3 блока (вход напряжения питания 220В).

  3. К клеммам поз.2 подключите линии громкоговорителей.

  4. К клеммам поз.8 подключите 100В выход музыкального усилителя (“COM” усилителя соедините с клеммой “-“, “100В” усилителя с клеммой “+”)

  5. К клеммам поз.9 подключите 100В выход аварийного усилителя (“COM” усилителя соедините с клеммой “-“, “100В” усилителя с клеммой “+”).

  6. К клеммам поз.5 подключите управляющие сухие контакты.

  7. Клеммы поз.4 используются как управляющие сухие контакты для взаимодействия с другими блоками.

  8. ВНИМАНИЕ: При использовании 1-го усилителя в музыкальном и аварийном режиме, объедините клеммы поз. 9 и 8.

  9. ВНИМАНИЕ: При работе с блоком соблюдайте меры безопасности. Все подключения необходимо проводить при выключенном автомате, через который напряжение питание подается на  данный блок.

  10. Включите питание сетевым выключателем поз.2. При  этом должен  загореться  светодиод  поз. 1 на передней панели.



Технические  характеристики

Напряжение питания

220 (+10% -15%) В АС, 50 Гц

Количество зон

10

Потребляемая мощность

40 Вт

Ток нагрузки (на 1 реле)

До 15 А

Количество коммутационных реле

20

Параметры  реле

       -напряжение коммутации

      - коммутируемый ток



250В АС

15А

Температура функционирования

+15°C    +40°C

Относительная влажность

Не более 90 %

Габаритные размеры

Высота в  Unit  (1 Unit = 44 mm)

484*350*88 мм

2

Вес

6,4 кг

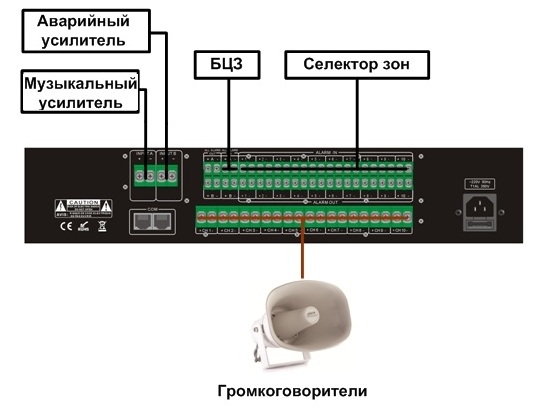

Типовая схема  включения



Скачать инструкцию
