Матричный коммутатор Т-6233

Назначение

Матричный коммутатор Т-6233 (далее – блок) входит в состав системы оповещения “ITC-ESCORT”  и  используется для построения систем автоматического аварийного оповещения и музыкальной трансляции на базе дополнительного оборудования.

Данный блок предназначен для коммутации 4-х звуковых каналов к 8-ми линиям громкоговорителей.

Для этой цели используются 4 усилителя.

Три усилителя (входы -A,B,C) – музыкальные.

Четвертый (вход -D) – как музыкальный, так и информационно-аварийный.

Мощность каждого канала не должна превышать 1000Вт. К выходу данного блока может быть подключено до 8-ми линий громкоговорителей, мощность каждой из которых не должна превышать 1000Вт.

Данный блок может работать в 2-х режимах (название режимов условно): музыкальный и аварийный.



  1. В музыкальном режиме к входам А, В, С, D подключаются 4 усилителя. Выходы каждого из усилителей коммутируются с нужной линии громкоговорителей при помощи джойстика на передней панели блока.

  2. В аварийном режиме, в зависимости от номера управляющего сухого контакта, поступающего на аварийный вход блока усилитель (D) подключается к линии, соответствующей этому номеру. При этом подключенный ранее к этой линии музыкальный усилитель отключается. В этом режиме используется три музыкальных канала.



Использование данного блока, позволяет реализовать т.н. “вариант не отключаемой музыкальной трансляции”. В этом варианте например, объявление с микрофонной консоли в одни зоны, не прерывает музыкальной трансляции в других зонах.

Питание данного блока осуществляется от переменного напряжения 220В.

Конструктивно блок выполнен в рэковом 19’ корпусе, предназначенном  для монтажа в стандартный электротехнический шкаф.



Основные органы управления и коммутации

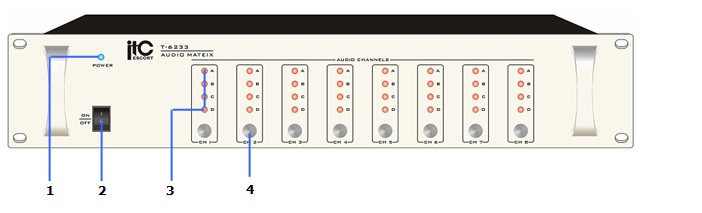

Передняя панель

  1. Индикатор включения питания - индикатор загорается при включении питания.

  2. Кнопка POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.

  3. Индикатор входа/выход – Матрица положения входа относительно выхода.

  4. Манипулятор edit/push Орган управления для ручной настройки.

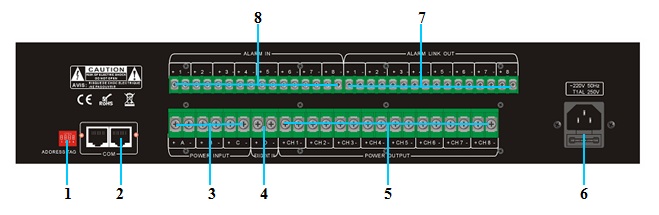

Задняя панель

  1. DIP-переключатель – используется для установки кода адреса устройства.

  2. Сетевой порт COM - используется для взаимодействия адресных устройств в сети.

  3. Клеммы power input a, b, C - Входы 100 В от усилителей вещания.

  4. Клеммы exigent in D - Входы 100 В от аварийного усилителя.

  5. Клеммы power output (CH1-CH8) – Разъемы для подключения 8 линий 70/100В.

  6. Разъем питания - Гнездо для подключения шнура сети переменного тока.

  7. Разъем ALARM LINK OUT - Выход управляющего сигнала «сухой контакт» на последующие блоки.

  8. Разъем ALARM INВход управляющего сигнала «сухой контакт».



Порядок  подключения  и  функционирование

  1. Установите блок в электротехнический шкаф таким образом, чтобы оставался удобный доступ к клеммам. Рекомендуется ориентировать блок в шкафу таким образом, чтобы длина вводов и выводов напряжения питания сети 220В переменного тока  была минимальной и не пересекалась с низковольтными цепями внутри шкафа.

  2. Подключите шнур сети переменного тока поз.8 блока (вход напряжения питания 220В).

  3. К клеммам поз.5 подключите линии громкоговорителей.

  4. К клеммам поз.5 подключите 100В выходы музыкальных усилителей (“COM” усилителя соедините с клеммой “-“, “100В” усилителя с клеммой “+”).

  5. К клеммам поз.4 подключите 100В выход аварийного усилителя (“COM” усилителя соедините с клеммой “-“, “100В” усилителя с клеммой “+”).

  6. К клеммам поз.8 управляющие сигналы (сух контакт) или управляющие выходы других блоков системы.

  7. ВНИМАНИЕ: При работе с блоком соблюдайте меры безопасности. Все подключения необходимо проводить при выключенном автомате, через который напряжение питание подается на  данный блок.

  8. Включите питание сетевым выключателем поз.2. При  этом должен  загореться  светодиод  поз. 1 на передней панели.



Технические  характеристики

Напряжение питания

220 (+10% -15%) В АС, 50 Гц

Потребляемая мощность

15 Вт

Количество зон

8

Количество каналов

4

Ток нагрузки (на 1 зону)

До 10 А

Параметры  реле

       -напряжение коммутации

      - коммутируемый ток



250В АС

10А

Температура функционирования

+10°C    +35°C

Относительная влажность

Не более 90 %

Габаритные размеры

Высота в  Unit  (1 Unit = 44 mm)

484*350*88 мм

2

Вес

5 кг

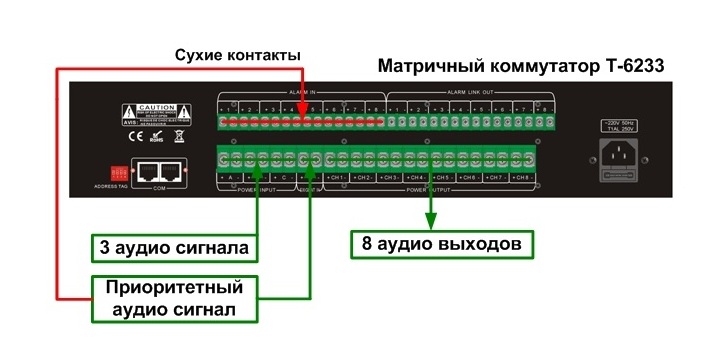

Типовая схема  включения 1

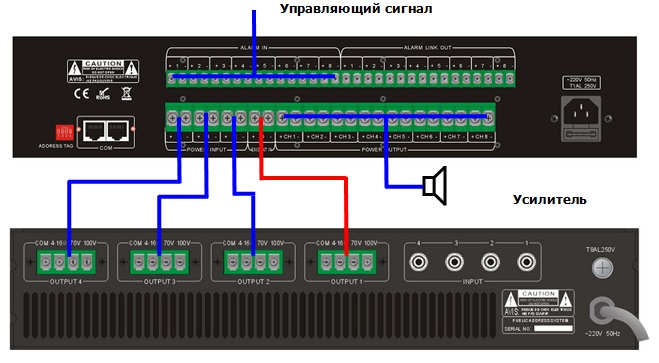

Типовая схема  включения 2

Скачать инструкцию
