Блок защиты от молний Т-6237

Назначение

Блок защиты от молний Т-6237 (далее – блок) входит в состав системы оповещения “ITC-ESCORT”  и  используется для построения систем автоматического аварийного оповещения и музыкальной трансляции на базе дополнительного оборудования.

Данный блок предназначен для эффективной защиты линий громкоговорителей в результате грозовых явлений.

Блок включается в разрыв между выходами усилителей и линиями громкоговорителей.

Блок должен быть тщательно заземлен, так как его работа основана на перенаправлении высоковольтного разряда в землю.

Блок имеет 4-ре независимых входных и выходных канала, работающих с напряжением от 70 до 100В.

При попадании высоковольтного электрического разряда, вызванного грозовым явлением, блок осуществляет автоматическую “дискоммутацию” входов и выходов, защищая тем самым выходные каскады усилителей от повреждения.

Питание данного блока осуществляется от переменного напряжения 220В.

Конструктивно блок выполнен в рэковом 19’ корпусе, предназначенном  для монтажа в стандартный электротехнический шкаф.



Основные органы управления и коммутации

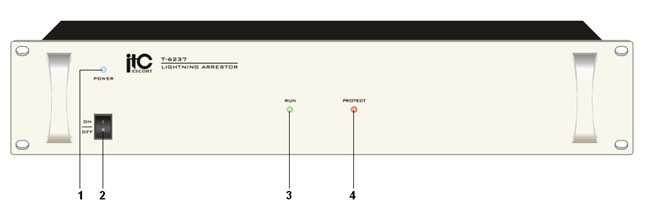

Передняя панель

  1. Индикатор включения питания - индикатор загорается при включении питания.

  2. Кнопка POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.

  3. Индикатор работоспособности RUN - индикатор загорается при нормальной работе блока.

  4. Индикатор защиты PROTECT - индикатор загорается при включении защиты.

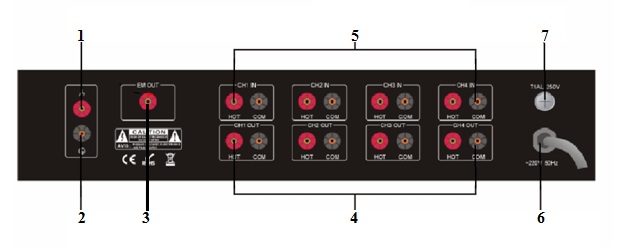

Задняя панель

  1. Разъем заземления – Разъем предназначенный для соединения с землей.

  2. Разъем заземления– Разъем предназначенный для соединения с землей.

  3. Разъем ALARM OUT - Выход управляющего сигнала «сухой контакт» на последующие блоки.

  4. Клеммы audio output - Выходы 70/100В

  5. Клеммы audio input - Входы 70/100 В.

  6. Разъем питания - подключения шнура сети переменного тока.

  7. Крышка предохранителя - В этом держателе установлен предохранитель переменного тока. При перегорании последнего, замените предохранителем того же типа. При продолжительном выгорании обратитесь в службу ремонта.



Порядок  подключения  и  функционирование

  1. Установите блок в электротехнический шкаф таким образом, чтобы оставался удобный доступ к клеммам. Рекомендуется ориентировать блок в шкафу таким образом, чтобы длина вводов и выводов напряжения питания сети 220В переменного тока  была минимальной и не пересекалась с низковольтными цепями внутри шкафа.

  2. Подключите шнур сети переменного тока поз.6 блока (вход напряжения питания 220В).

  3. К клеммам поз.4 подключите линии громкоговорителей.

  4. К клеммам поз.5 подключите 100В выходы усилителей (“COM” усилителя соедините с клеммой  “-“, “100В” усилителя с клеммой “+”).

  5. К клеммам поз.1, поз. 2, подключите провод  заземления.

  6. ВНИМАНИЕ: При работе с блоком соблюдайте меры безопасности. Все подключения необходимо проводить при выключенном автомате, через который напряжение питание подается на  данный блок.

  7. Включите питание сетевым выключателем поз.2. При  этом должен  загореться  светодиод  поз. 1 на передней панели.

  8. При правильном подключении должен  загореться  светодиод  поз.3 на передней панели.



Технические  характеристики

Напряжение питания

220 (+10% -15%) В АС, 50 Гц

Потребляемая мощность

15 Вт

Количество коммутируемых каналов

4

Мощность коммуттируемого канала

100/70В

20А

Напряжение защиты

280В

Ток пробоя

30кА

Сопротивление изоляции

10мОм

Температура функционирования

+1°C    +50°C

Относительная влажность

Не более 90 %

Габаритные размеры

Высота в  Unit  (1 Unit = 44 mm)

484*350*88 мм

2

Вес

6,3 кг

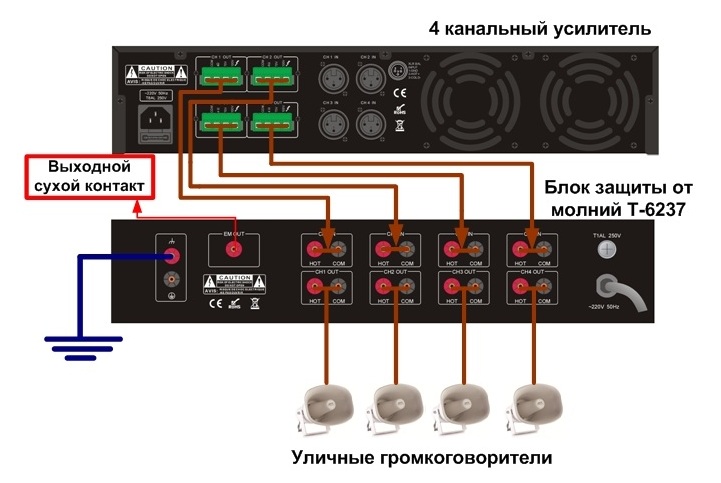

Типовая схема  включения

Скачать инструкцию
