Блок контроля линий T-6220

Назначение

Блок контроля предназначен для дистанционного автоматического контроля линий громкоговорителей, путем измерения импеданса линии и сравнения его с сохраненным значением. При изменении импеданса на 10% от сохраненного значения происходит срабатывание. Индикация неисправности осуществляется 3-мя способами.

1. Световая

2. Звуковая

3. Выходной контрольный сигнал.



Основные органы управления и коммутации

Лицевая  панель

  1. Кнопки смены режима работы линии. Возможны следующие состояния:

- Короткое нажатие (менее 3 сек): при режиме работы блока 1-6, приводит к контролю  состояния соответствующей линии в данный момент времени. При этом состояние линии отображается на соответствующем индикаторе.

- Короткое нажатие (менее 3 сек): при режиме работы блока 7, приводит к запоминанию состояния соответствующей линии. Запись состояния индицируется миганием красного светодиода. Последующий контроль будет сравнивать измеренное значение с записанным.

- Длинное нажатие (более 3 сек): снимает/ставит линию на контроль. Состояние линии отображается соответствующим индикатором.

  1. Индикаторы состояния соответствующего канала. Состояние канала определяется согласно таблице 2.

  2. Кнопка смены режима работы блока. При нажатии данной кнопки происходит циклическая смена режима работы блока из предыдущего состояния в следующее. Режим работы блока контролируется соответствующим индикатором.

  3. Индикаторы режима работы блока. Режим работы блока определяется согласно таблице 1.

  4. Кнопка включения-выключения питания блока. При отсутствии питания выходы усилителя мощности коммутируются на выходные линии.



Таблица 1.

Номер активного светодиода

Прожежуток времени контроля выходных линий

Примечание.

1

-

Ручной режим работы

2

1 мин.

Режим используется для настройки оборудования !

3

10 мин.

Режим характеризуется частыми переключениями и, как следствие, меньшим ресурсом работы блока.

4

1 час.

Рекомендуемый режим работы. Устанавливается при включении.

5

10 час



6

24 час



7



Режим обучения.



Режим обучения позволяет при изменении характеристик какого-либо канала, запомнить его состояние не производя его выключение. Для этого необходимо в данном режиме нажать кратковременно (менее 3 сек) кнопку канала состояние которого нужно запомнить.



Таблица 2

Состояние индикатора

Состояние выходной линии

Примечание

Мигающий зеленый

Линия на контроле. Импеданс линии в норме.



Зеленый

Линия на контроле. Импеданс линии выше нормы.

Срабатывает система удаленной диагностики “RELAY”

Красный

Линия на контроле. Импеданс линии ниже нормы.

Отсутствие свечения

Линия снята с контроля.



Мигающий красный

Импеданс линии записан.

Только в режиме “Обучение”



      Задняя панель

  1. Разъем питания.    На данный разъем подается переменное напряжение питания: ~(180-240) В. (50 Гц).

  2. Клеммы питания.   На данные клеммы подается напряжение питания: +(18 ~ 24)В.

  3. Клеммы RELAY.

Данные клеммы представляют собой контакты внутреннего реле и предназначены для удаленного мониторинга системы. Состояние контактов нормально разомкнутые, контакты замыкаются в случае аварии хотя бы одного из каналов блока.

  1. Выходные клеммы OUTPUT.

Данные клеммы являются выходом соответствующих каналов усилителей мощности или блоков коммутации, к ним подсоединяются линии громкоговорителей.

  1. Входные клеммы INPUT .

На данные клеммы подается выходной сигнал с усилителей мощности или блоков коммутации.



Порядок  подключения  и  функционирование

  1. Установите блок в РЭК-стойку.

  2. Соедините клеммы питания (поз. 9) с одноименными клеммами блока питания.

  3. Подайте на разъем INPUT (поз. 6) сигнал с усилителя мощности.

  4. Соедините клеммы OUTPUT (поз. 7) с соответствующими линиями громкоговорителей.

  5. При необходимости соедините клеммы RELAY  (поз. 8) с системой удаленного мониторинга.

  6. Включите питание стойки оповещения, затем включите блок переключателем (поз. 1). При этом произойдет опрос и запоминание состояния всех выходных каналов системы. (Этот процесс отображается попеременным включением красных индикаторов (поз.4)).

  7. После этого блок перейдет в рабочий режим с опросом выходных каналов каждый час (Светодиоды поз.4 мигают зеленым цветом, горит красный светодиод №4 поз. 2). В случае необходимости режим работы можно изменить согласно таблице 1.



Режим настройки порога срабатывания блока

Режим настройки позволяет изменить порог срабатывания системы. Вход в режим осуществляется путем включения блока кнопкой POWER (поз.1) при нажатой кнопке PROG (поз.3). Режим настройки отображается зажиганием всех индикаторов режима работы (поз.2). Индикаторы состояния канала (поз.4), в данном режиме, показывают порог срабатывания блока. Установите необходимый порог (согласно таблице 3) с помощью кнопок №1-7 (поз.5) и запишите данное значение в энергонезависимую память блока путем нажатия кнопки №8 (поз.5). После этого переведите блок в рабочий режим путем выключения и  включения блока и установите необходимое время опроса.

ВНИМАНИЕ! В режиме настройки блок не контролирует состояние акустических систем.



Таблица 3

№ Кнопки (поз.4)

1

2

3

4

5

6

7

8

Порог срабатывания %

2

4

6

10

25

40

65

Запись



Технические  характеристики

Количество контролируемых линий

8

Напряжение питания

180-240 В (50Гц),18-24 В (+5%-5%)

Максимальный потребляемый ток

200мА

Параметры реле

24В/5А

Напряжение контролируемой линии

Не более 100В

Ток контролируемой/коммутируемой линии

Не более 250В/не более 4А

Макс. контролируемый импеданс линии

2000 ОМ

Мин. контролируемый импеданс линии

2 Ом

Макс. Контролируемая мощность линии

500 Вт

Мин. Контролируемая мощность линии

5 Вт

Частота/длительность/напряжение пилот сигнала

15 кГц/ 100 мс/ 5В

Отключение для регистрации неисправности. линии

2%

Время измерения

0,1с

Интервал проверок

От 1 мин до 24ч.

Температура функционирования

+10С   +35С

Относительная влажность

Не более 90 %

Габаритные размеры

484*44*220 мм

Высота в Unit (1 Unit = 44мм)

1

Вес

2,7 кг

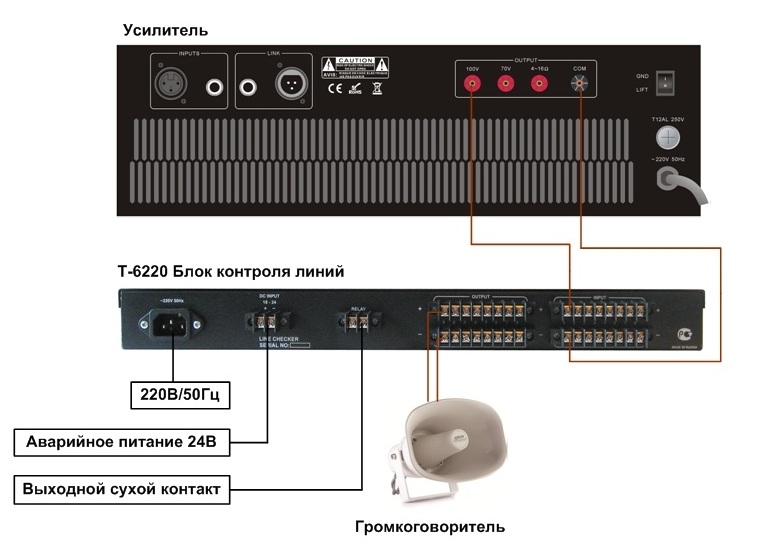

Типовая схема  включения

Скачать инструкцию
