Селектор зон Т-6217

Назначение

Селектор зон Т-6217 (далее – блок) входит в состав системы оповещения “ITC-ESCORT”  и  используется для построения систем автоматического аварийного оповещения и музыкальной трансляции на базе дополнительного оборудования.

Данный блок предназначен для коммутации (подключения) 100В выходов усилителей к нужной линии громкоговорителей. К данному блоку может быть подключено до 20-ти  усилителей мощности (10 музыкальных и 10 аварийных). Мощность каждого усилителя не должна превышать 1500Вт. К выходу данного блока может быть подключено до 10-ти линий громкоговорителей, мощность каждой из которых не должна превышать 1000Вт.

Данный блок может работать в 3-х режимах (название режимов условно): музыкальный, аварийный, комбинированный.

  1. В музыкальном режиме усилители подключаются к музыкальным входам (клеммы MUSIC IN) блока. Выход усилителя коммутируется с нужной линии громкоговорителей, путем нажатия кнопок на передней панели блока.

  2. В аварийном режиме усилители подключается к аварийным входам (клеммы ALARM IN) блока. Выходы усилителей коммутируется с нужной линии громкоговорителей, путем подачи управляющего сухого контакта на аварийный вход (ALARM IN) блока.

Вариант одновременного использования 2-х групп усилителей позволяет реализовать т.н. “вариант не отключаемой музыкальной трансляции”, при котором объявление (например) с микрофонной консоли в одни зоны, не прерывает музыкальной трансляции в других зонах.

  1. При использовании 1 усилителя, он подключается одновременно ко всем входам.

Питание данного блока осуществляется от переменного напряжения 220В.

Конструктивно блок выполнен в рэковом 19’ корпусе, предназначенном  для монтажа в стандартный электротехнический шкаф.



Основные органы управления и коммутации

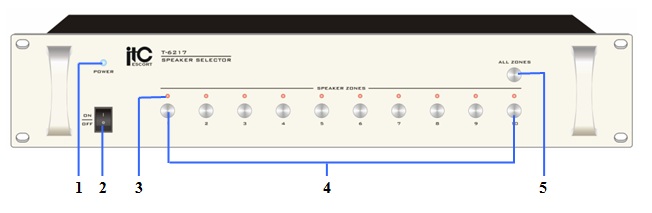

Передняя панель



  1. Индикатор включения питания - индикатор загорается при включении питания.

  2. Кнопка POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.

  3. Индикатор включения зоны - индикатор загорается красным цветом при поступлении управляющего сигнала (сухой контакт) на вход ALARM IN, зеленым цветом при выборе зоны, путем нажатия кнопки поз. 4.

  4. Кнопки селектора зон - Нажатие этой кнопки подключает соответствующую зону.

  5. Кнопка ALL ZONES - Нажатие этой кнопки включает все зоны.

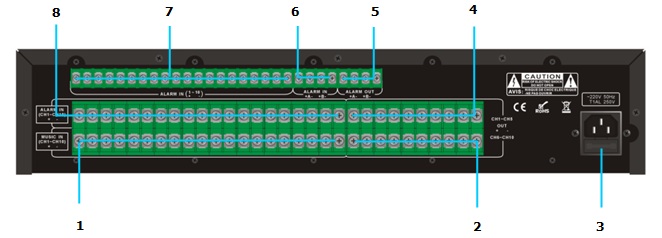

Задняя панель

  1. Клеммы MUSIC IN CH1-CH10 -  Входные клеммы для подключения 10-ти музыкальных усилителей (100 В линия). При нажатии кнопки CH1-CH10 на передней панели происходит  коммутация (подключение) выхода усилителя (входные клеммы СН1-СН10) к соответствующей линии (клеммы СН1-СН10), поз.2.

  2. Клеммы CH6 ~ CH10 – Выходы (клеммы) для подключения линий (c 6 по 10) громкоговорителей.

  3. Разъем питания 220V/50HZ - Гнездо для подключения шнура сети переменного тока.

  4. Клеммы CH1 ~ CH5 – Выходы (клеммы) для подключения линий (с 1 по 5) громкоговорителей.

  5. Разъемы ALARM out A, B - Выходы управляющего сигнала «сухой контакт» на последующие блоки. Сухой контакт возникает на данных клеммах, при его появлении на клеммах поз.6.

  6. Клеммы ALARM IN a, B – Входы управляющего сигнала «сухой контакт». При замыкании данного входа происходит коммутация аварийных усилителей (1-10), поз.8, к выходным клеммам (линиям), поз.2,4.

  7. Разъем ALARM IN (1-10) – Вход управляющего сигнала «сухой контакт». Подача контакта на соответствующий вход (1-10), включает реле, коммутирующее клеммы ALARM IN (CH1-CH10) на выходные клеммы, поз. 2,4.

  8. Клеммы ALARM IN CH1-CH10 -  Входные клеммы для подключения 10-ти аварийных  усилителей (100 В линия). При подаче сухого контакта на клеммы (1-10) поз.7, происходит  коммутация (подключение) выхода усилителя (входные клеммы СН1-СН10) к соответствующей линии (выходные клеммы СН1-СН10), поз.2.



Порядок  подключения  и  функционирование

  1. Установите блок в электротехнический шкаф таким образом, чтобы оставался удобный доступ к клеммам. Рекомендуется ориентировать блок в шкафу таким образом, чтобы длина вводов и выводов напряжения питания сети 220В переменного тока  была минимальной и не пересекалась с низковольтными цепями внутри шкафа.

  2. Подключите шнур сети переменного тока поз.3 блока (вход напряжения питания 220В).

  3. К клеммам поз.2,4 подключите линии громкоговорителей.

  4. К клеммам поз.1 подключите 100В выходы музыкальных усилителей (“COM” усилителя соедините с клеммой “-“, “100В” усилителя с клеммой “+”).

  5. К клеммам поз.8 подключите 100В выход аварийного усилителя (“COM” усилителя соедините с клеммой “-“, “100В” усилителя с клеммой “+”).

  6. К клеммам поз.7 подключите управляющие сухие контакты.

  7. Клеммы поз.6 используются как управляющие сухие контакты для взаимодействия с другими блоками.

  8. Клемма поз.5 используются для управления блоком Т-6216.

  9. ВНИМАНИЕ: При использовании одного усилителя в музыкальном и аварийном режимах, подключите 100В выход усилителя к ко всем клеммам “+” поз. 1,8 (“COM” усилителя соедините с клеммами “-“ поз. 1,8).

  10. ВНИМАНИЕ: При работе с блоком соблюдайте меры безопасности. Все подключения необходимо проводить при выключенном автомате, через который напряжение питание подается на  данный блок.

  11. Включите питание сетевым выключателем поз.2. При  этом должен  загореться  светодиод  поз. 1 на передней панели.



Технические  характеристики

Напряжение питания

220 (+10% -15%) В АС, 50 Гц

Количество зон

10

Потребляемая мощность

40 Вт

Ток нагрузки (на 1 реле)

До 15 А

Количество коммутационных реле

20

Параметры  реле

       -напряжение коммутации

      - коммутируемый ток



250В АС

15А

Температура функционирования

+1°C    +50°C

Относительная влажность

Не более 90 %

Габаритные размеры

Высота в  Unit  (1 Unit = 44 mm)

484*350*88 мм

2

Вес

6,4 кг

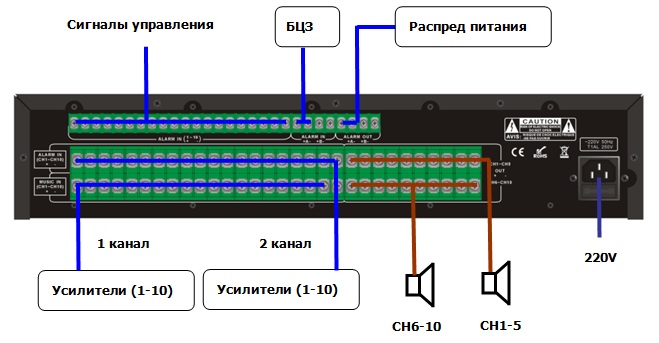

Типовая схема  включения

Скачать инструкцию
