Рупорный громкоговоритель HP-30T

  Рупорный громкоговоритель HP-30T



Назначение









Громкоговоритель HP-30Т используется в трансляционных системах, в том числе в системах оповещения. Идеально подходит для использования на открытых площадках, спортивных сооружениях, в парках, а также для озвучивания объектовых предприятий и т.д.





Отличительной особенностью рупорных громкоговорителей является высокое звуковое давление при сконцентрированной узкой диаграмме направленности.







Громкоговоритель имеет дополнительное крепление, позволяющее применять его для накладного настенного монтажа, выполнен в пластиковом корпусе. Громкоговоритель имеет высокий класс защиты (IP-54), что позволяет использовать на открытых площадках.

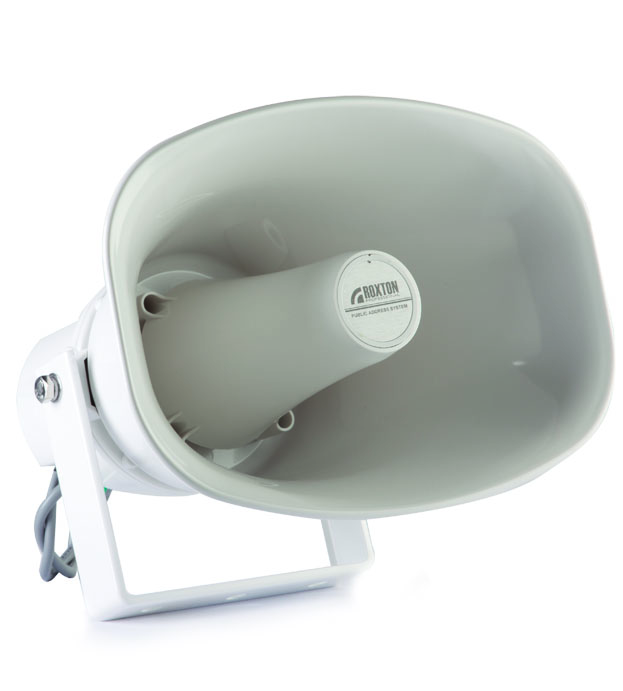

Внешний вид громкоговорителя



Особенности функционирования

Данный громкоговоритель снабжен трансформатором. В режиме трансформаторного согласования, подключается к высоковольтному выходу трансляционного усилителя. Для увеличения мощности может использоваться несколько  громкоговорителей, которые подключаются к выходу усилителя или  коммутатора (селектора) параллельно. Суммарная мощность громкоговорителей не должна превышать мощности усилителя.



Подключение громкоговорителя

Рупорный громкоговоритель имеет встроенный трансформатор с отводами, для установки (градации) различных значений мощности:



Цвет провода

Выходная мощность (Вт) (W)

Белый (White)

30 Вт (W)

Зеленый (Green)

15 Вт (W)

Черный (Black)

COM (общий)

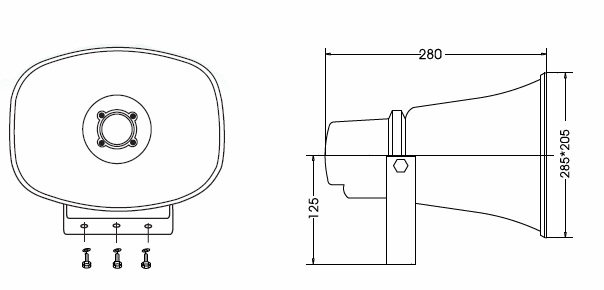

Габаритные размеры  громкоговорителя

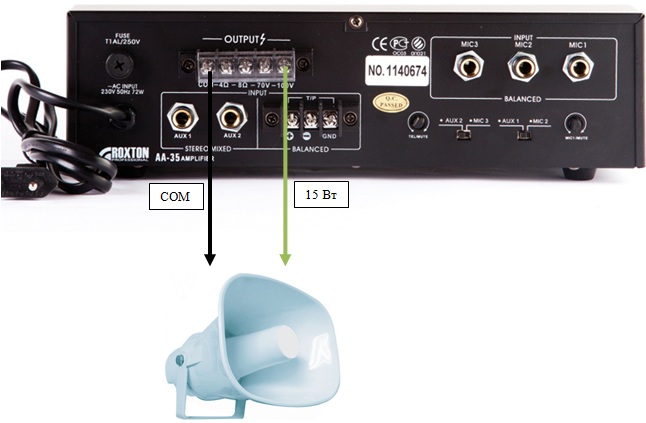

Подключение громкоговорителя






Технические характеристики

Мощность громкоговорителя на 100В

30Вт

Градация мощности на 100В

30/15Вт

Импеданс громкоговорителя (полной мощности)

333 Ом

Импеданс громкоговорителя (половины мощности)

666 Ом

Чувствительность (SPL. 1Вт/1м)

103дБ

Звуковое давление (SPL на максимальной мощности)

117дБ

Частотный диапазон

200Гц - 8кГц

Температурный режим

-50Сдо +50С

Угол раскрыва

Для 1/4/8кГц – 90°/ 40°/ 30°

Степень IP

IP-54

Материал корпуса / цвет

Пластик / белый

Габаритные размеры

285мм*280мм*205мм

Вес

1.8 кг

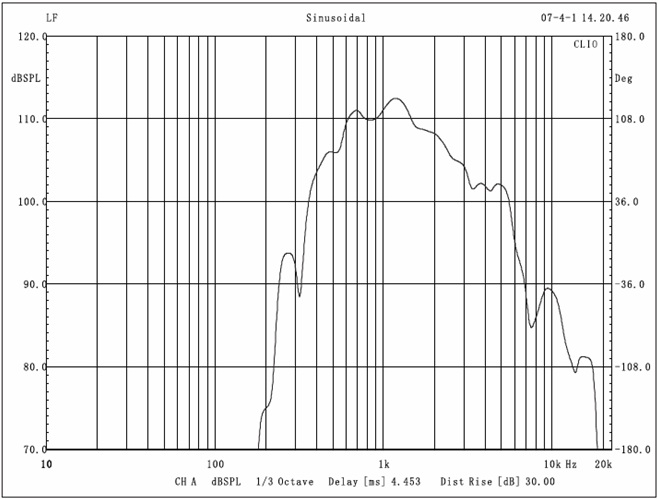

Амплитудно частотные характеристики громкоговорителя

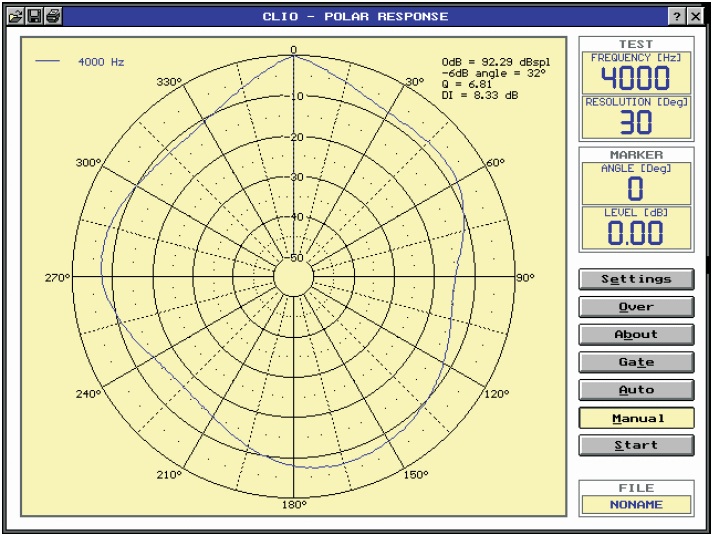

Горизонтальная диаграмма направленности громкоговорителя на разных частотах

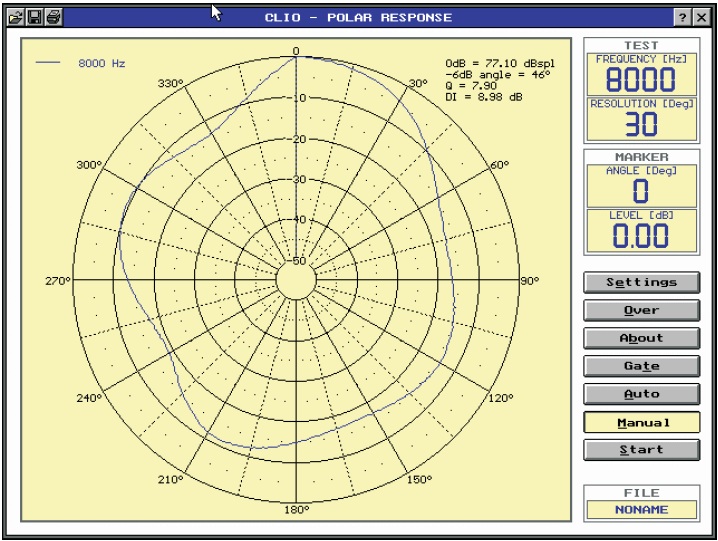

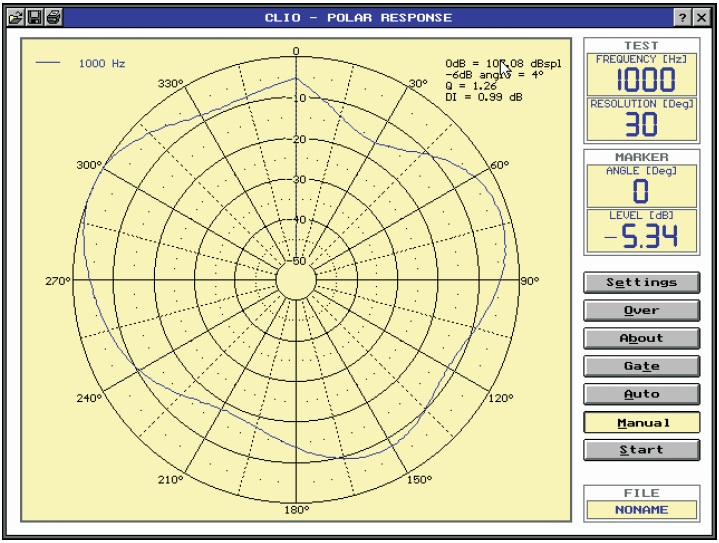

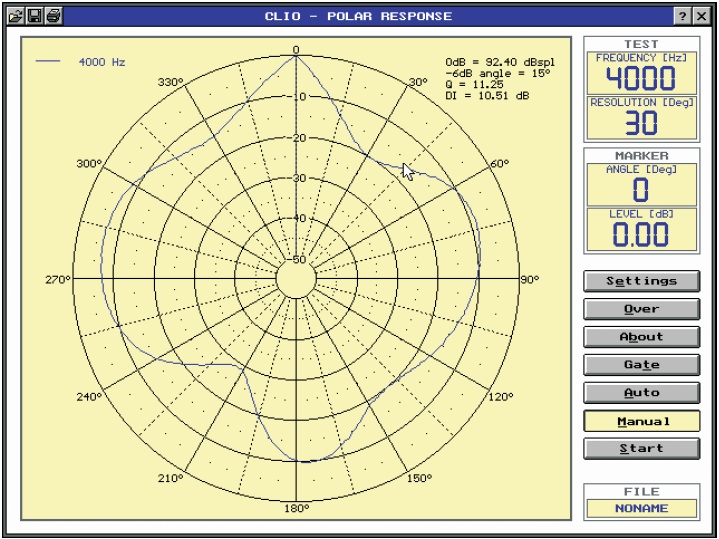

Вертикальная диаграмма направленности громкоговорителя на разных частотах





Скачать инструкцию
