Рупорный громкоговоритель HP-01T



  Рупорный громкоговоритель HP-01T



Назначение

Громкоговоритель HP-01Т используется в трансляционных системах, в том числе в системах оповещения. Идеально подходит для использования на открытых площадках, спортивных сооружениях, в парках, а также для озвучивания объектовых предприятий и т.д.







Отличительной особенностью рупорных громкоговорителей является высокое звуковое давление при сконцентрированной узкой диаграмме направленности.







Громкоговоритель имеет дополнительное крепление, позволяющее применять его для накладного настенного монтажа, выполнен в пластиковом корпусе. Громкоговоритель имеет высокий класс защиты (IP-54), что позволяет использовать на открытых площадках.

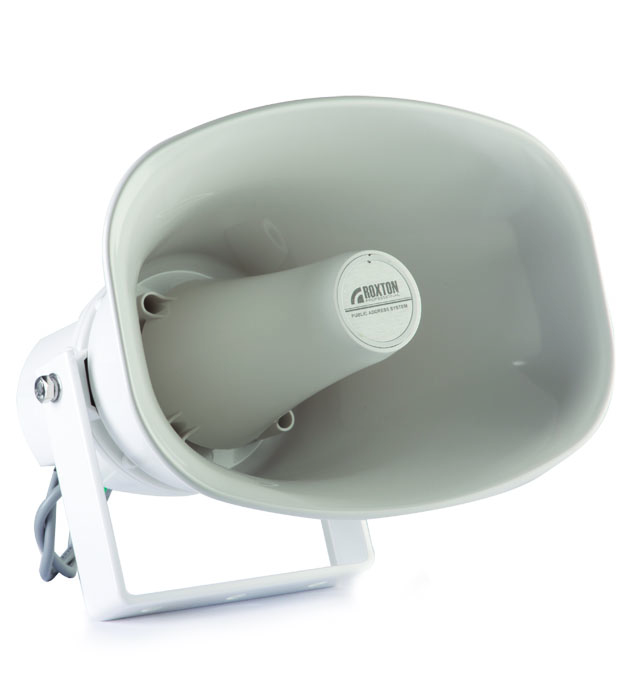

Внешний вид громкоговорителя





Особенности функционирования





Данный громкоговоритель снабжен трансформатором. В режиме трансформаторного согласования, подключается к высоковольтному выходу трансляционного усилителя. Для увеличения мощности может использоваться несколько  громкоговорителей, которые подключаются к выходу усилителя или  коммутатора (селектора) параллельно. Суммарная мощность громкоговорителей не должна превышать мощности усилителя.









Подключение громкоговорителя





Рупорный громкоговоритель имеет встроенный трансформатор с отводами, для установки (градации) различных значений мощности:



Цвет провода

Выходная мощность (Вт) (W)

Белый (White)

10 Вт (W)

Зеленый (Green)

5 Вт (W)

Черный (Black)

COM (общий)

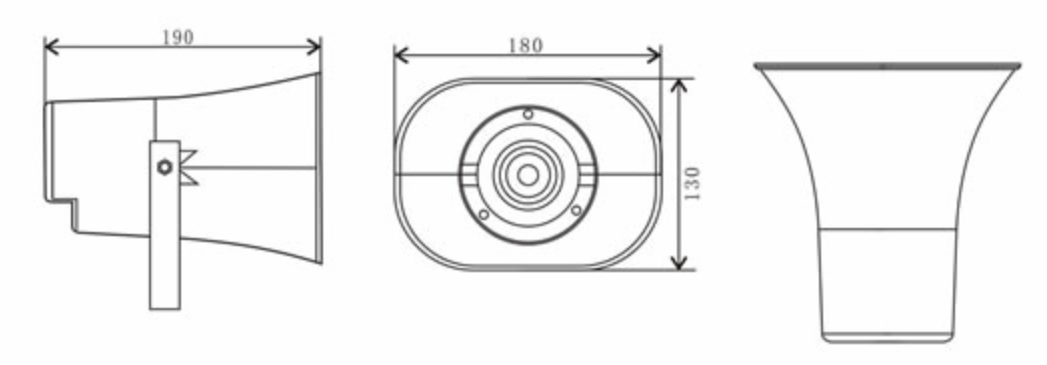

Габаритные размеры громкоговорителя

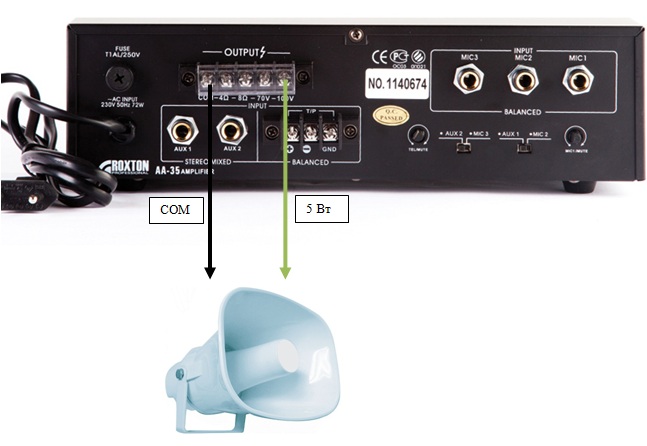

Подключение громкоговорителя





Технические характеристики



Мощность громкоговорителя на 100В

10Вт

Градация мощности на 100В

10/5Вт

Импеданс громкоговорителя (полной мощности)

1000 Ом

Импеданс громкоговорителя (половины мощности)

2000 Ом

Чувствительность (SPL. 1Вт/1м)

100дБ

Звуковое давление (SPL на максимальной мощности)

110дБ

Частотный диапазон

200Гц - 8кГц

Угол рассеивания

Для 1/4/8кГц – 90°/ 40°/ 30°

Степень IP

IP-54

Температурный режим

-50С до +50С

Материал корпуса / цвет

Пластик / белый

Габаритные размеры

180мм*130мм*190мм

Вес

1.2 кг

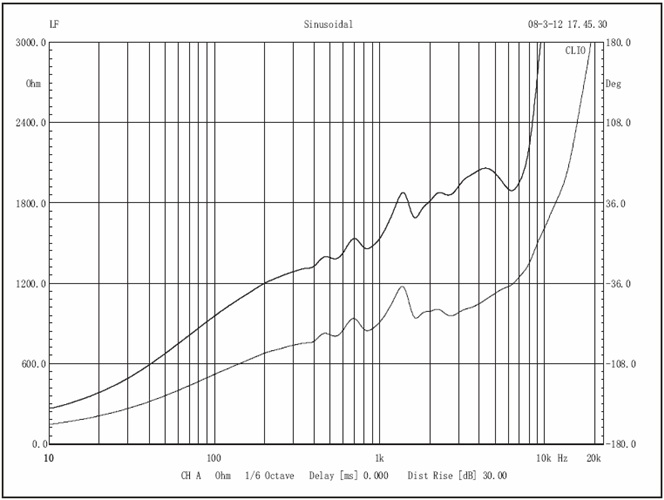

Амплитудно частотные характеристики громкоговорителя

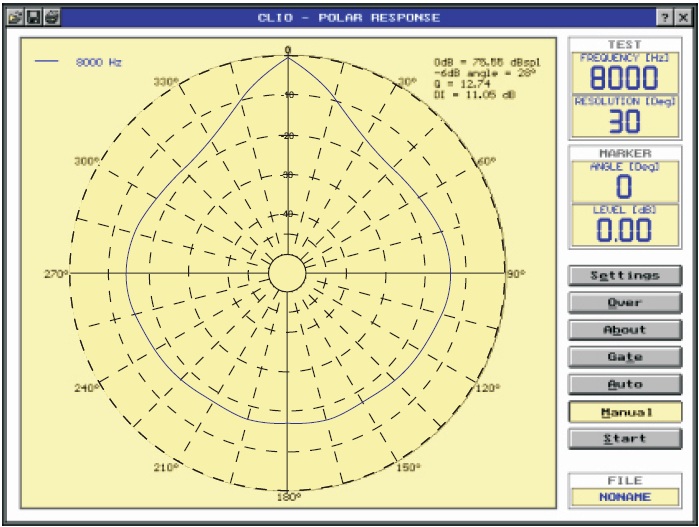

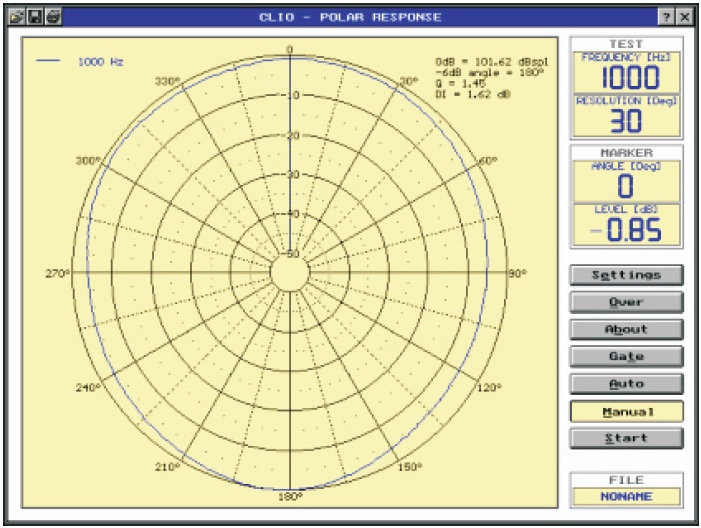

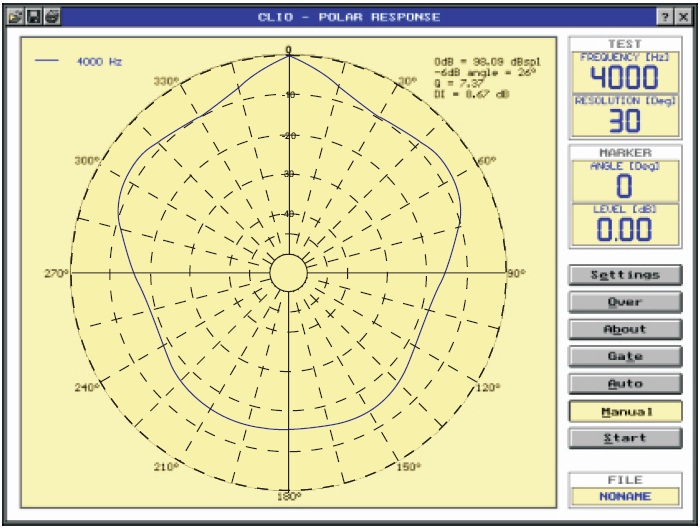

Диаграмма направленности громкоговорителя на разных частотах






Скачать инструкцию.
