Рупорный громкоговоритель HP-10T



  Рупорный громкоговоритель HP-10T





Назначение

Громкоговоритель HP-10T используется в трансляционных системах, в том числе в системах оповещения. Идеально подходит для использования на открытых площадках, спортивных сооружениях, в парках, а также для озвучивания объектовых предприятий и т.д.

Отличительной особенностью рупорных громкоговорителей является высокое звуковое давление при сконцентрированной узкой диаграмме направленности.

 Громкоговоритель имеет дополнительное крепление, позволяющее применять его для накладного настенного монтажа, выполнен в металлическом корпусе. Громкоговоритель имеет высокий класс защиты (IP-54), что позволяет использовать на открытых площадках.

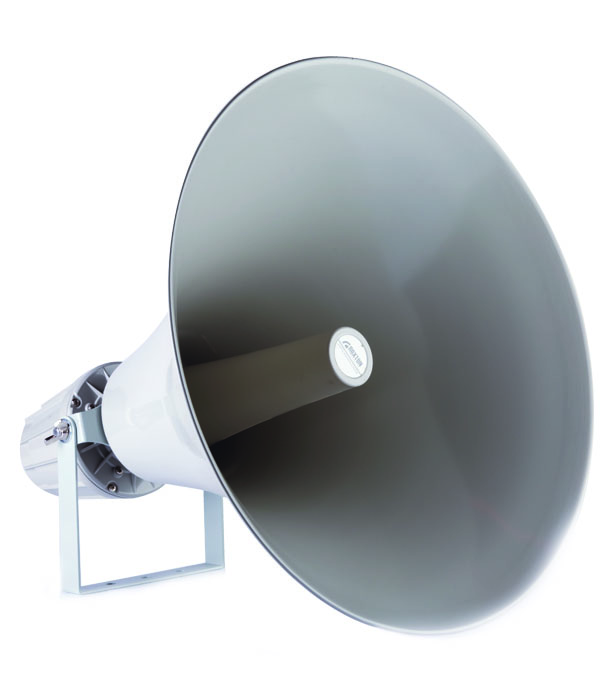

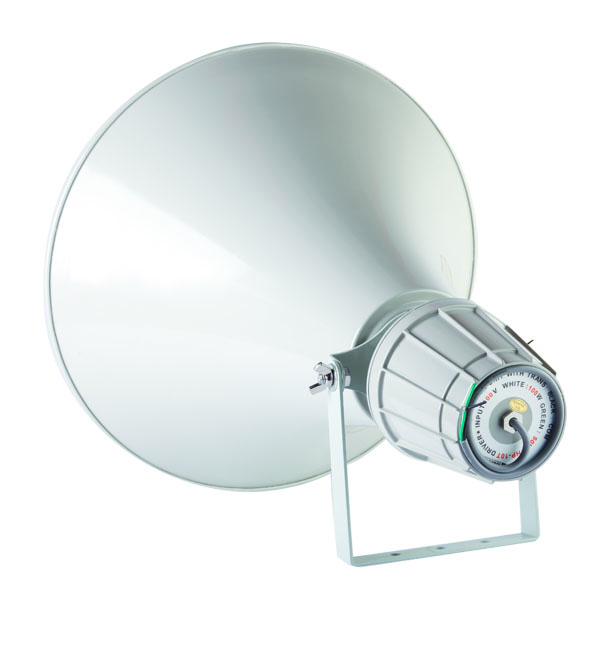

  Внешний вид громкоговорителя





Особенности функционирования

Данный громкоговоритель снабжен трансформатором. В режиме трансформаторного согласования, подключается к высоковольтному выходу трансляционного усилителя. Для увеличения мощности может использоваться несколько  громкоговорителей, которые подключаются к выходу усилителя или  коммутатора (селектора) параллельно. Суммарная мощность громкоговорителей не должна превышать мощности усилителя.



Подключение громкоговорителя

Рупорный громкоговоритель имеет встроенный трансформатор с отводами, для установки (градации) различных значений мощности:



Цвет провода

Выходная мощность (Вт) (W)

Белый (White)

100 Вт (W)

Зеленый (Green)

50 Вт (W)

Черный (Black)

COM (общий)

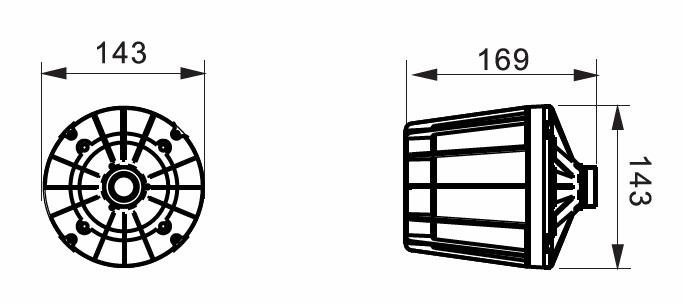

Габаритные размеры  громкоговорителя

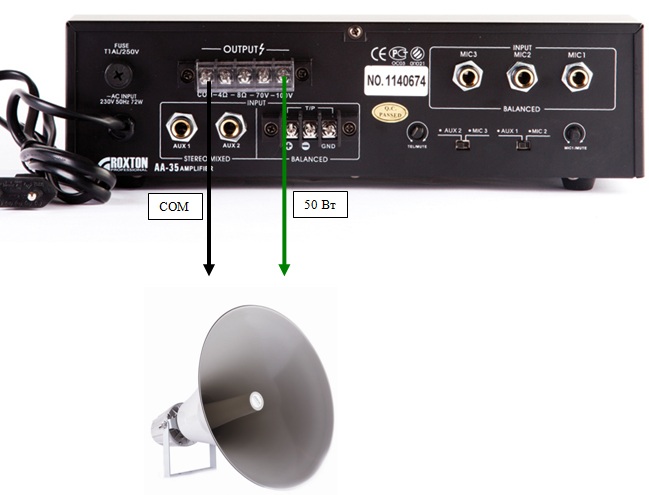

Подключение громкоговорителя



Технические характеристики

Мощность громкоговорителя на 100В

100Вт

Градация мощности на 100В

100/50Вт

Импеданс громкоговорителя (полной мощности)

100 Ом

Импеданс громкоговорителя (половины мощности)

200 Ом

Чувствительность (SPL. 1Вт/1м)

110дБ

Звуковое давление (SPL на максимальной мощности)

130дБ

Частотный диапазон

150Гц - 6кГц

Угол раскрыва

Для 1/4/8кГц – 90°/ 40°/ 30°

Температурный режим

-50С до +50С

Степень IP

IP-54

Материал корпуса / цвет

Алюминиевый сплав

Вес

3,2 кг

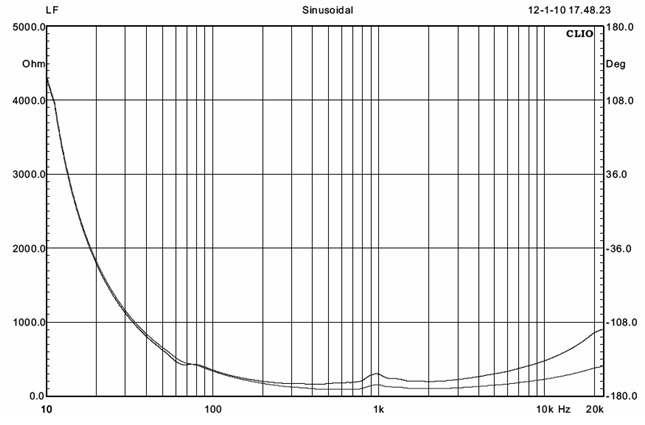

Амплитудно частотные характеристики громкоговорителя

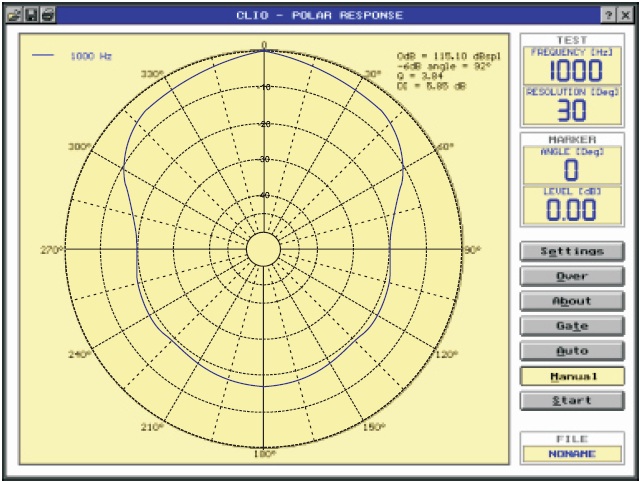

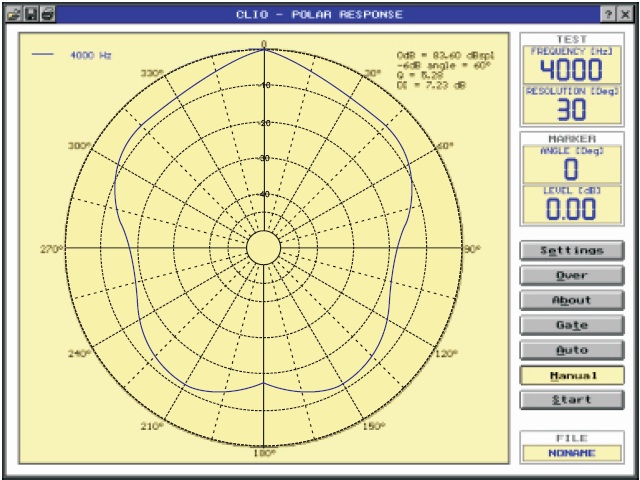

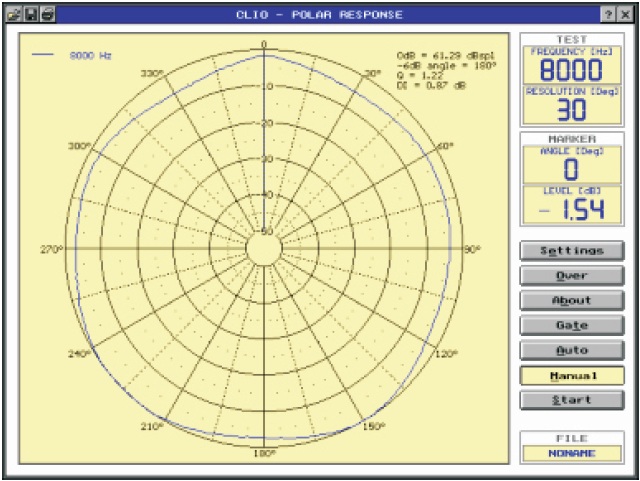

Диаграмма направленности громкоговорителя на разных частотах

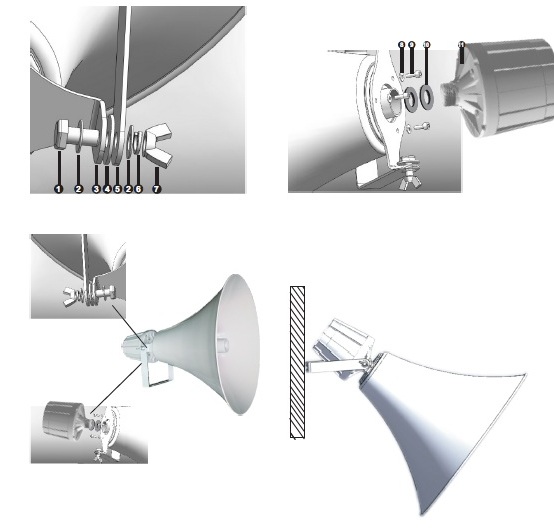

Монтаж громкоговорителя


Скачать инструкцию
