Потолочный громкоговоритель PA-610Т

  Потолочный громкоговоритель PA-610Т



Назначение

Динамический широкополосный громкоговоритель PA-610Т используется в трансляционных системах, в том числе в системах оповещения. Идеально подходит для использования в универмагах, ресторанах, аэропортах, церквях школах, офисах и других местах общественного пользования.







Отличительной особенностью является малые габаритные размеры и качественное воспроизведение звуковой информации.

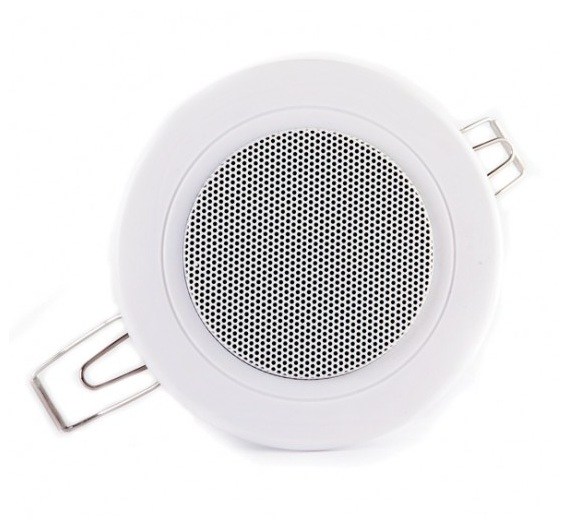

Внешний вид громкоговорителя


Особенности функционирования

Данный громкоговоритель снабжен трансформатором. В режиме трансформаторного согласования, подключается к высоковольтному выходу трансляционного усилителя. Для увеличения мощности может использоваться несколько  громкоговорителей, которые подключаются к выходу усилителя или  коммутатора (селектора) параллельно. Суммарная мощность громкоговорителей не должна превышать мощности усилителя.

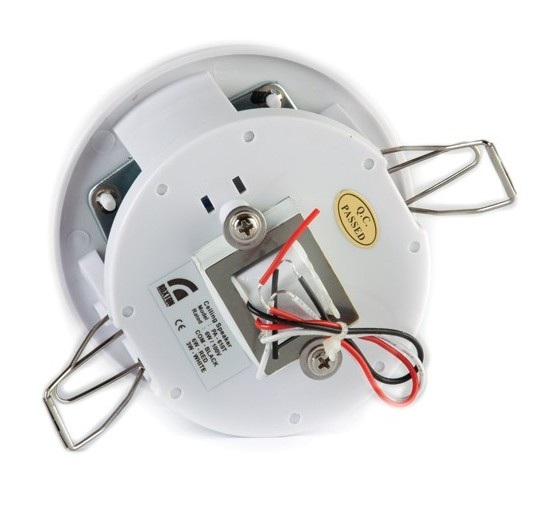

Подключение громкоговорителя

Громкоговоритель имеет встроенный трансформатор с  отводами, для установки (градации) различных значений мощности:



Цвет провода

Выходная мощность (Вт) (W)

Красный (Red)

6 Вт (W)

Белый (White)

3 Вт (W)

Черный (Black)

COM (общий)

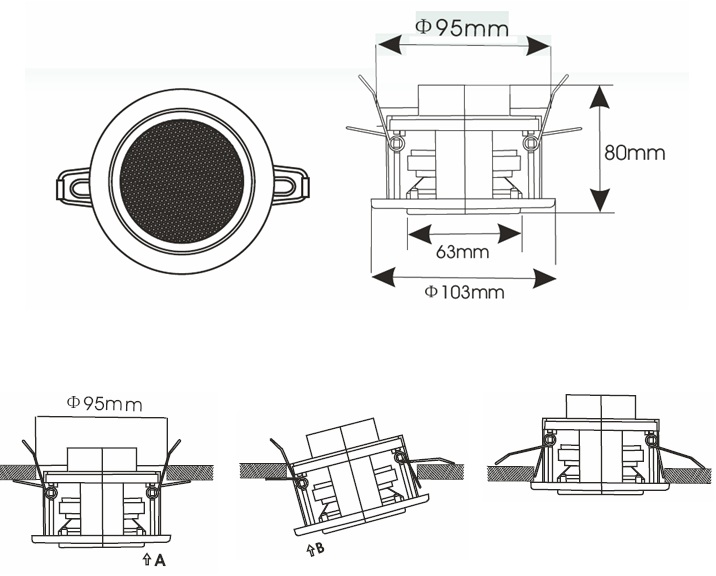

Габаритные размеры громкоговорителя

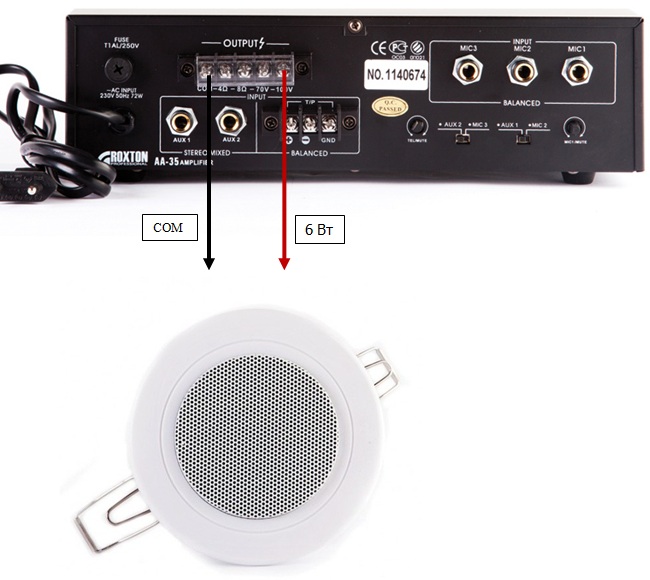

Подключение громкоговорителя






Технические характеристики

Мощность громкоговорителя на 100В

6Вт

Градация мощности на 100В

6/3 Вт

Импеданс громкоговорителя (полной мощности)

1666 Ом

Импеданс громкоговорителя (половины мощности)

3333 Ом

Чувствительность (SPL. 1Вт/1м)

88 дБ

Звуковое давление (SPL на максимальной мощности)

94 дБ

Частотный диапазон

120 Гц – 20 кГц

Угол раскрыва

Для 1/4/8кГц – 180°/ 90°/ 80°

Степень IP

IP-41

Материал корпуса / цвет

Пластик / белый

Габаритные размеры

Ф 103мм*80мм

Установочные размеры

Ф 95мм

Вес

0.5 кг

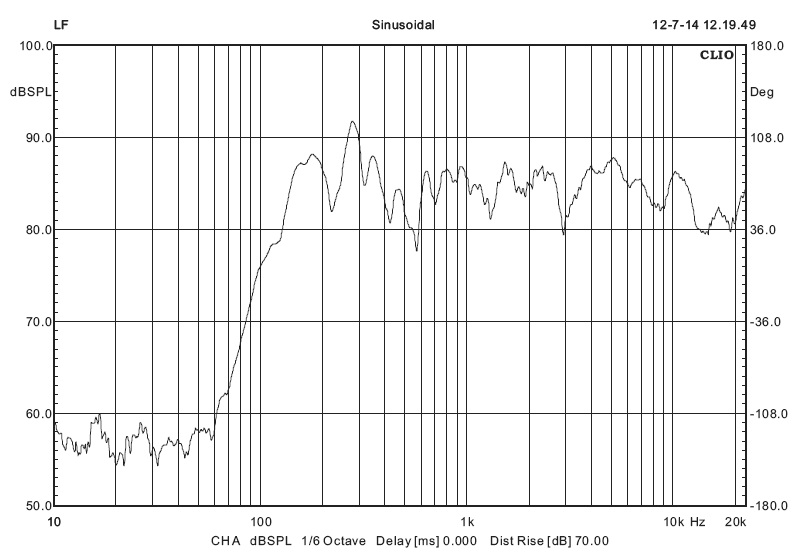

Амплитудно частотные характеристики громкоговорителя

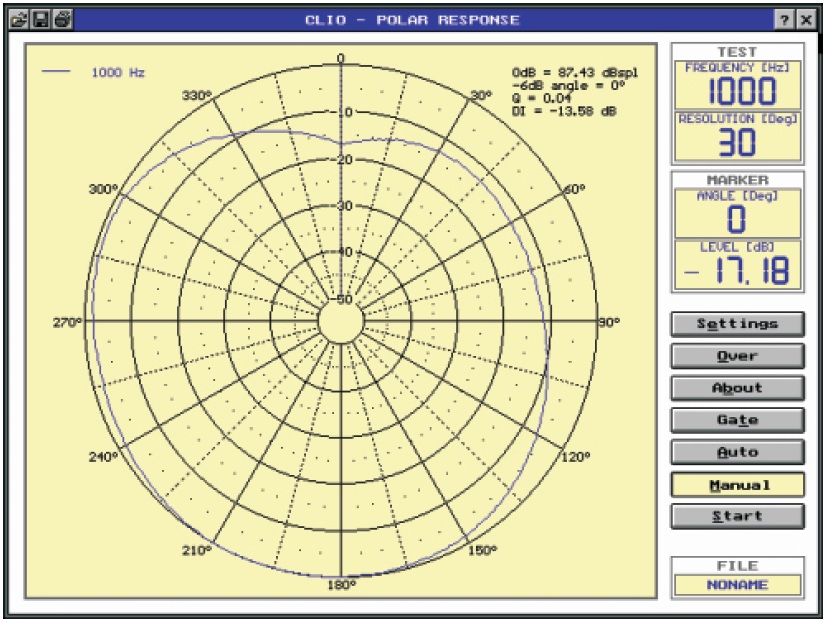

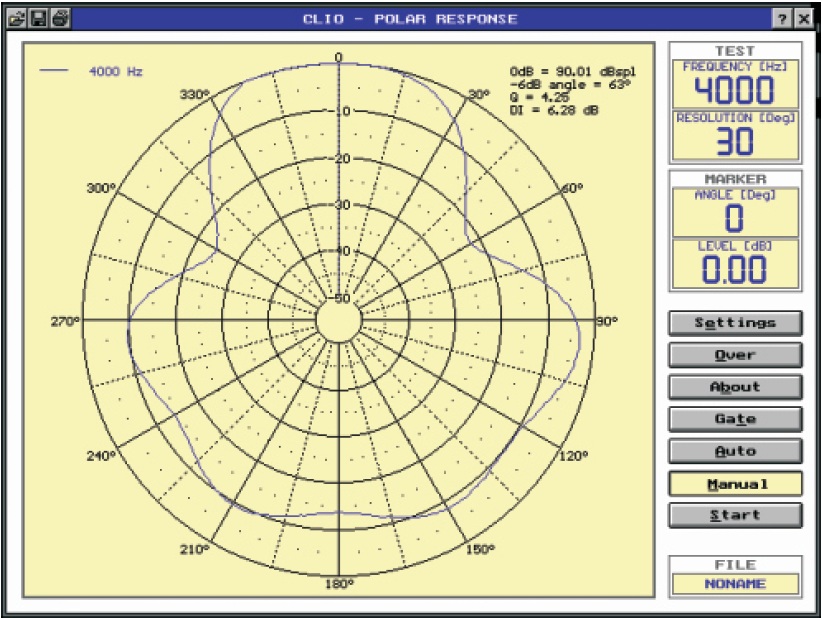

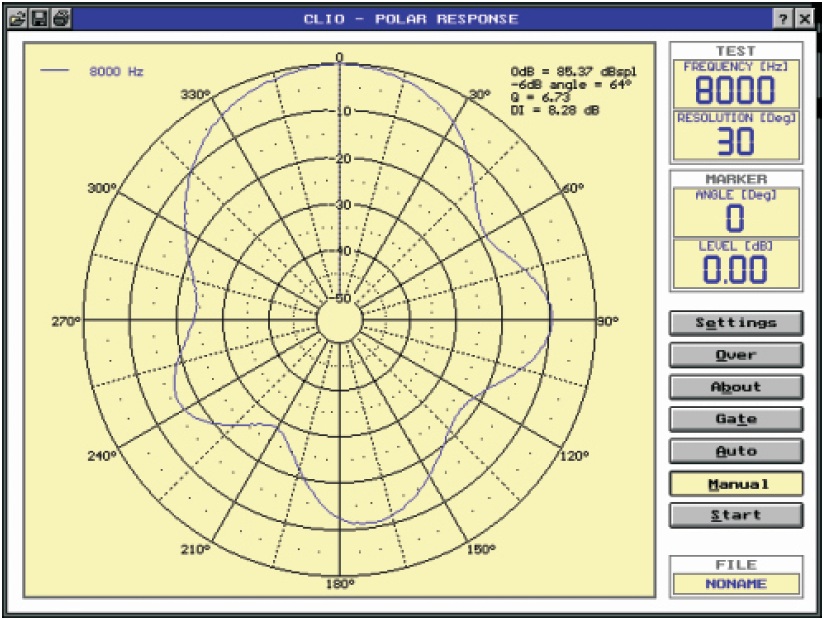

Диаграмма направленности громкоговорителя на разных частотах






Скачать инструкцию
