Потолочный громкоговоритель PA-20Т

  Потолочный громкоговоритель PA-20Т



Назначение

Двух полосный громкоговоритель PA-20T используется в трансляционных системах, в том числе в системах оповещения. Идеально подходит для использования в универмагах, ресторанах, барах, аэропортах, церквях школах, офисах и других местах общественного пользования.





Отличительной особенностью является широкий частотный диапазон и диаграмма направленности, обеспечивающая равномерное звуковое покрытие на указанной величине угла раскрыва, а также качественное воспроизведение звуковой информации.

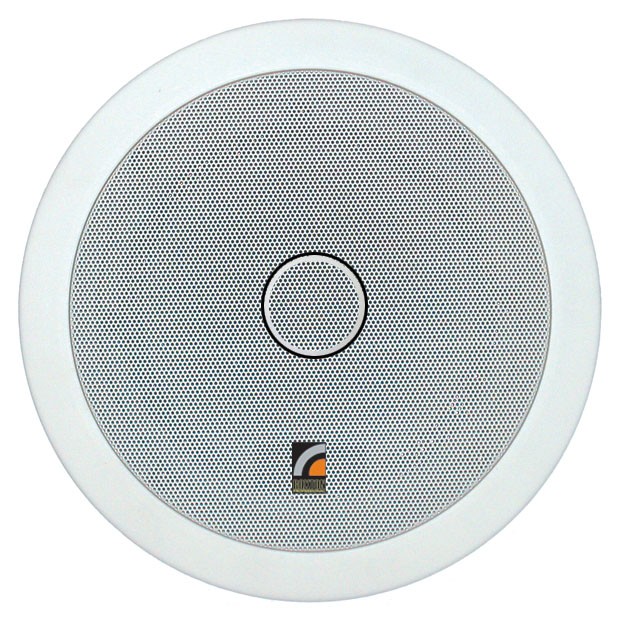

Внешний вид громкоговорителя







Особенности функционирования

Данный громкоговоритель снабжен трансформатором. В режиме трансформаторного согласования, подключается к высоковольтному выходу трансляционного усилителя. Для увеличения мощности может использоваться несколько  громкоговорителей, которые подключаются к выходу усилителя или  коммутатора (селектора) параллельно. Суммарная мощность громкоговорителей не должна превышать мощности усилителя.

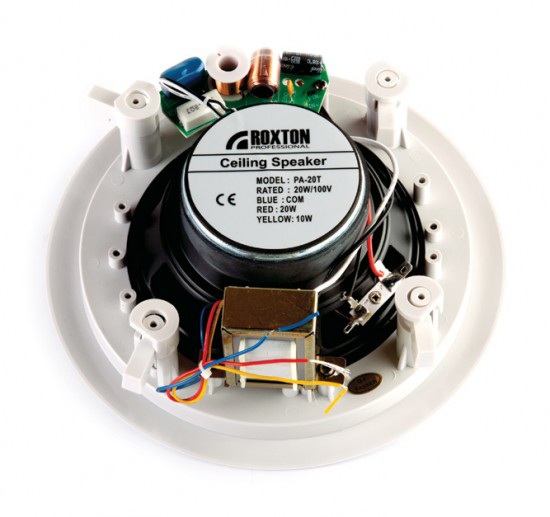

Подключение громкоговорителя

Громкоговоритель имеет встроенный трансформатор с  отводами, для установки (градации) различных значений мощности:

Цвет провода

Выходная мощность (Вт) (W)

Красный (Red)

20 Вт (W)

Желтый (Yellow)

10 Вт (W)

Синий (Blue)

COM (общий)

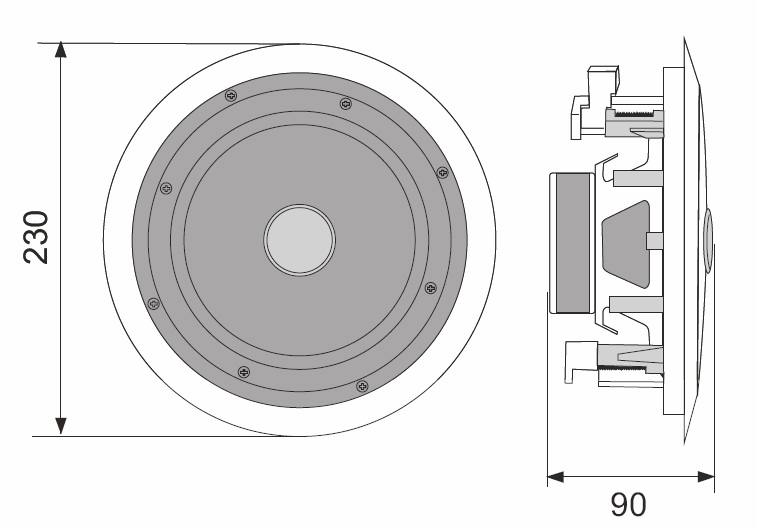

Габаритные размеры  громкоговорителя

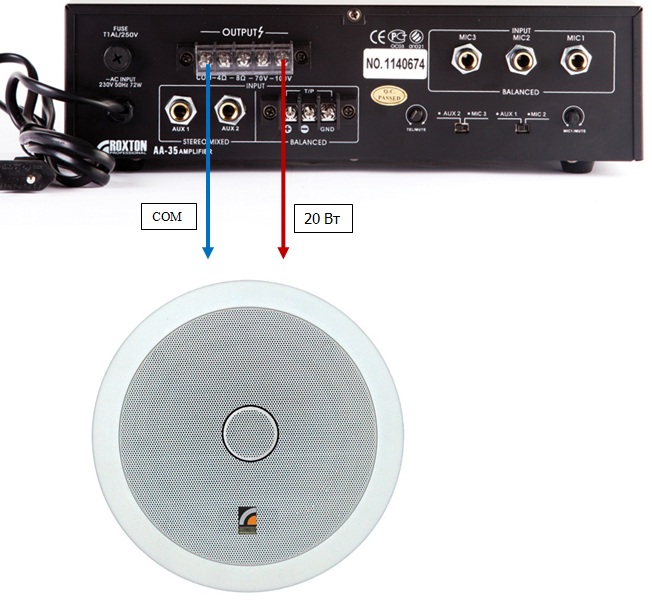

Подключение громкоговорителя




Технические характеристики

Мощность громкоговорителя на 100В

20Вт

Градация мощности на 100В

20/10 Вт

Импеданс громкоговорителя (полной мощности)

500 Ом

Импеданс громкоговорителя (половины мощности)

1000 Ом

Чувствительность (SPL. 1Вт/1м)

88 дБ

Звуковое давление (SPL на максимальной мощности)

105 дБ

Частотный диапазон

90 Гц – 20 кГц

Угол раскрыва

Для 1/4/8кГц – 180°/ 90°/ 80°

Степень IP

IP-41

Материал корпуса / цвет

Пластик / белый

Габаритные размеры

Ф 230мм*90мм

Установочные размеры

Ф 200мм*90мм

Вес

1.6 кг

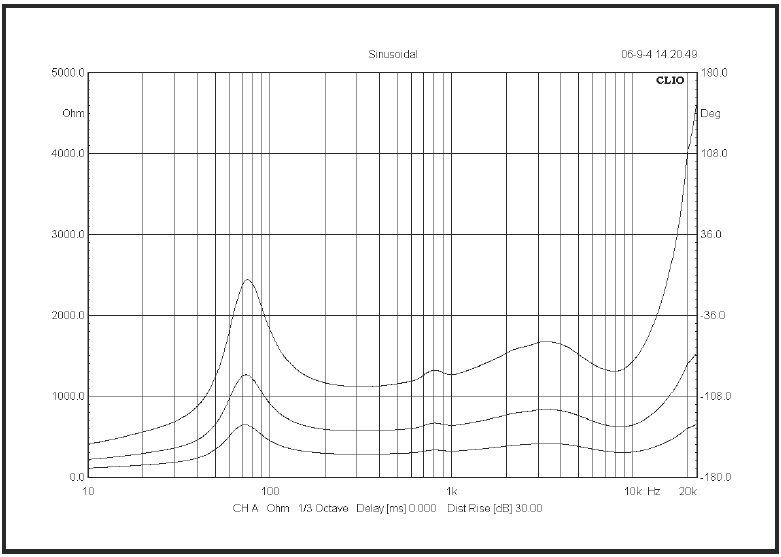

Амплитудно частотные характеристики громкоговорителя

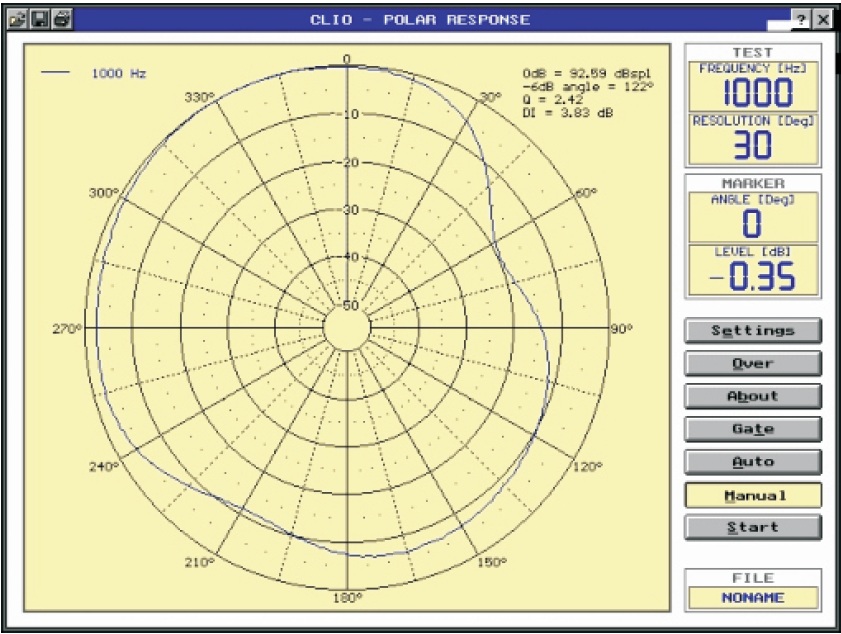

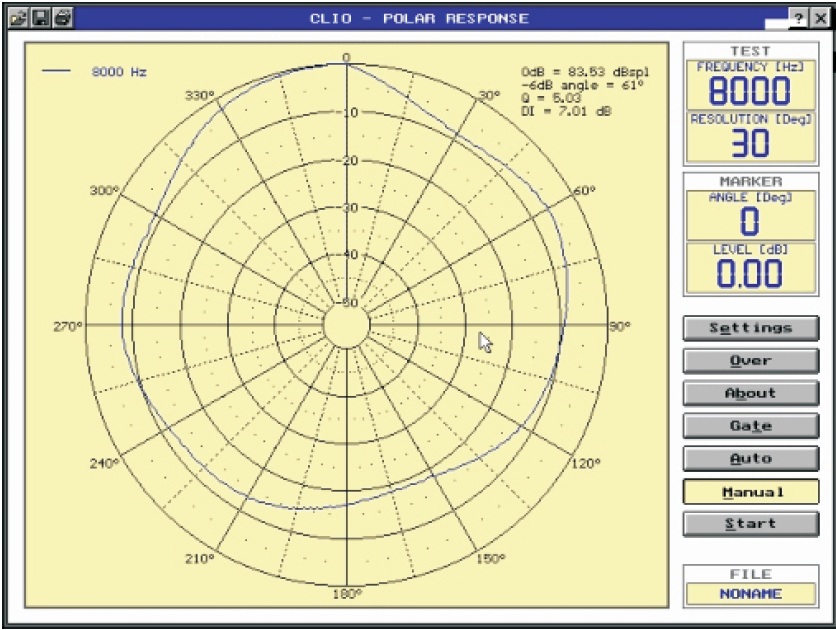

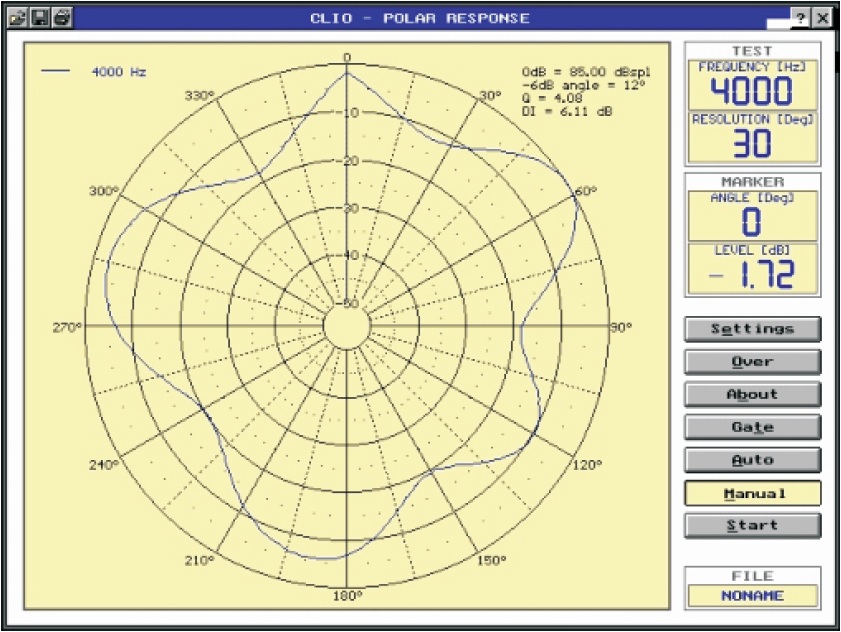

Диаграмма направленности громкоговорителя на разных частотах





Скачать инструкцию
