Подвесной громкоговоритель SP-20T

  Подвесной громкоговоритель SP-20Т



Назначение

Широкополосный  громкоговоритель SP-20T  предназначен для подвесного монтажа, используется в трансляционных системах аварийного оповещения и музыкальной трансляции. Данный громкоговоритель подключается к 100/70В выходу трансляционного усилителя.



Отличительной особенностью является качественное воспроизведение звуковой информации в помещениях с высокими потолками (супермаркеты, торговые центры, офисы, банки и т.д.)

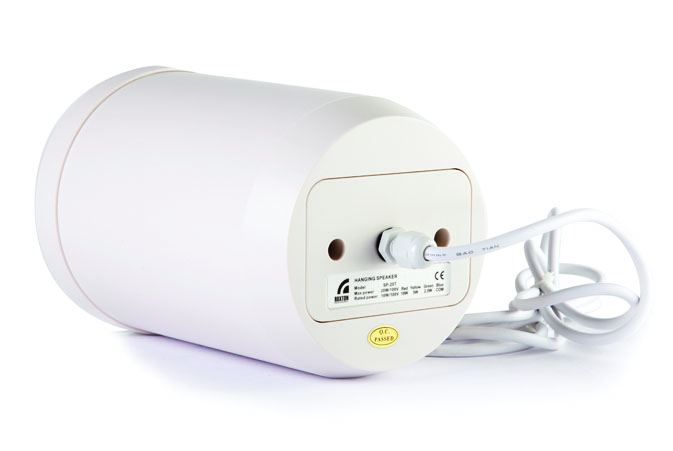

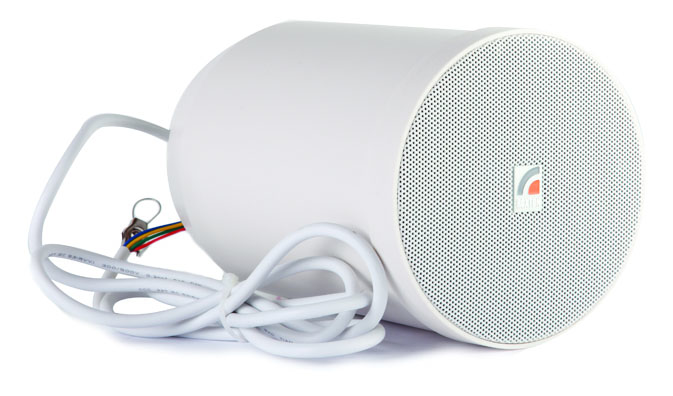

Внешний вид громкоговорителя











Особенности функционирования

Данный громкоговоритель снабжен трансформатором. В режиме трансформаторного согласования, подключается к высоковольтному выходу трансляционного усилителя. Для увеличения мощности может использоваться несколько  громкоговорителей, которые подключаются к выходу усилителя или  коммутатора (селектора) параллельно. Суммарная мощность громкоговорителей не должна превышать мощности усилителя.



Подключение громкоговорителя



Громкоговоритель имеет встроенный трансформатор с отводами, для установки (градации) различных значений мощности:





Цвет провода

Выходная мощность (Вт) (W)

Красный (Red)

10 Вт (W)

Желтый (Yellow)

5 Вт (W)

Зеленый (Green)

2.5 Вт (W)

Синий (Blue)

COM (общий)

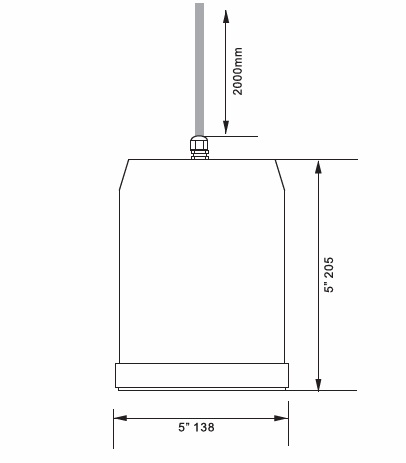

Габаритные размеры  громкоговорителя

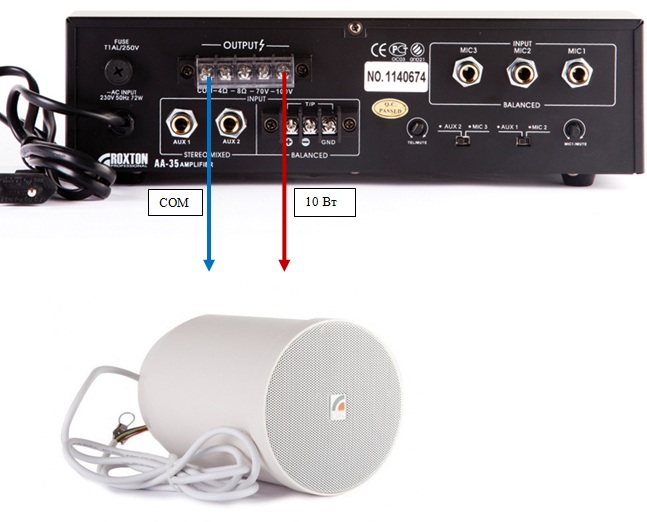

Подключение громкоговорителя




Технические характеристики

Мощность громкоговорителя на 100В

10Вт

Градация мощности на 100В

10/5/2.5Вт

Импеданс громкоговорителя (полной мощности)

1000 Ом

Импеданс громкоговорителя (половины мощности)

2000 Ом

Чувствительность (SPL. 1Вт/1м)

91дБ

Звуковое давление (SPL на максимальной мощности)

101дБ

Частотный диапазон

130Гц - 15кГц

Угол раскрыва

Для 1/4/8кГц – 180°/ 90°/ 80°

Степень IP

IP-41

Материал корпуса / цвет

Пластик / белый

Габаритные размеры

Ф138мм*205мм

Вес

1.3 кг




Амплитудно частотные характеристики громкоговорителя

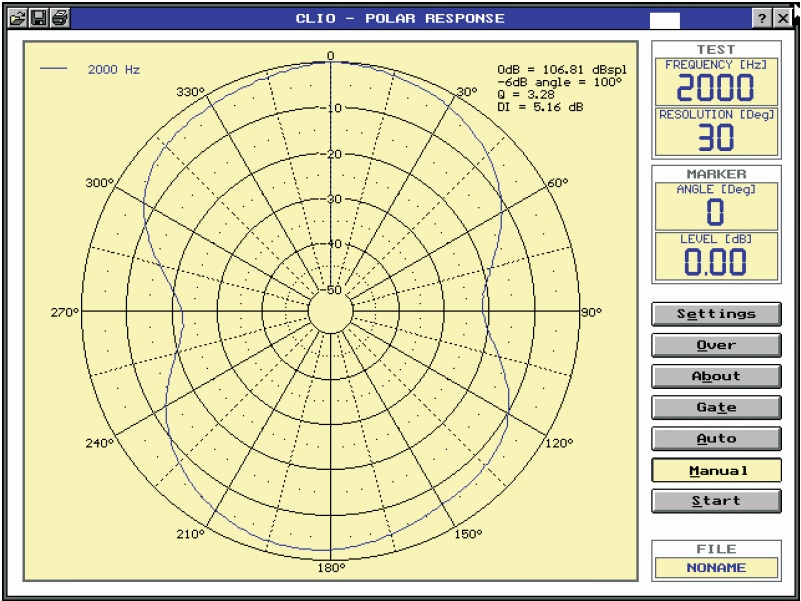

Диаграмма направленности громкоговорителя на разных частотах





Скачать инструкцию
