Настенный громкоговоритель WP-03Т

  Настенный громкоговоритель WP-03Т





Назначение

Широкополосный громкоговоритель WP-03Т используется в трансляционных системах, в том числе в системах оповещения. Идеально подходит для использования в универмагах, ресторанах, аэропортах, церквях школах, офисах и других местах общественного пользования.







Отличительной особенностью являются малые габаритные размеры и качественное воспроизведение звуковой информации.

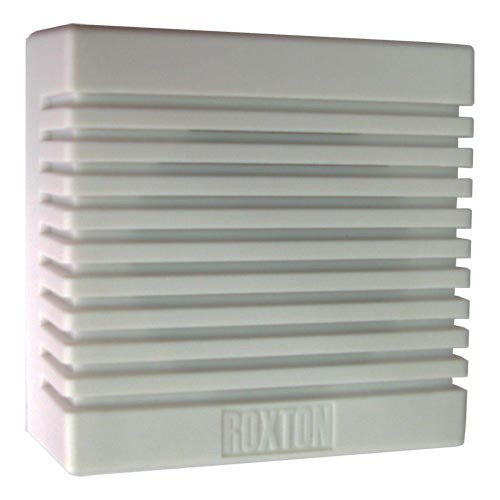

Внешний вид громкоговорителя





Особенности функционирования

Данный громкоговоритель снабжен трансформатором. В режиме трансформаторного согласования, подключается к высоковольтному выходу трансляционного усилителя. Для увеличения мощности может использоваться несколько  громкоговорителей, которые подключаются к выходу усилителя или  коммутатора (селектора) параллельно. Суммарная мощность громкоговорителей не должна превышать мощности усилителя.

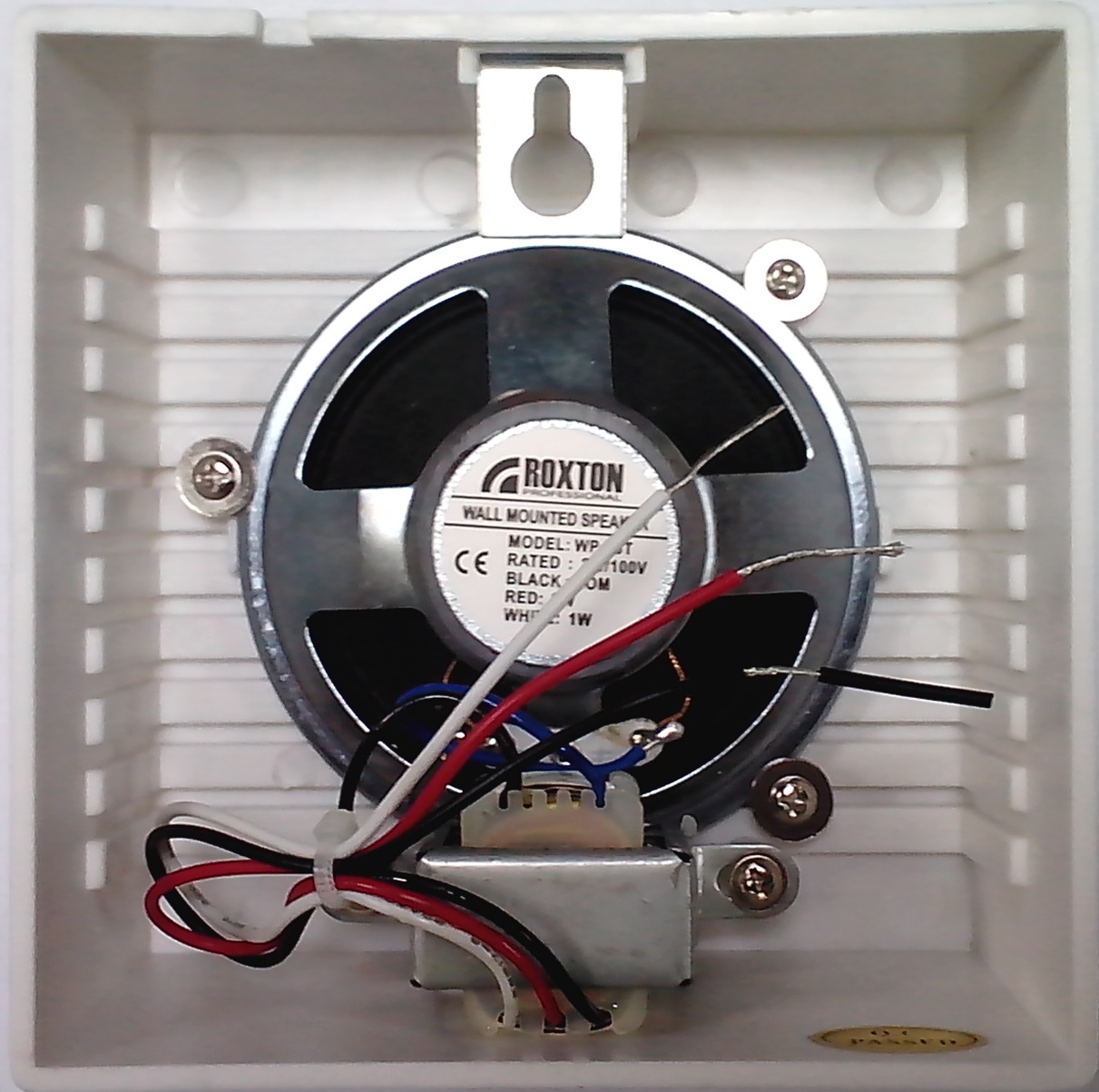

Подключение громкоговорителя

Громкоговоритель имеет встроенный трансформатор с  отводами, для установки (градации) различных значений мощности:


Цвет провода

Выходная мощность (Вт) (W)

Черный (Black)

COM (общий)

Красный (Red)

2 Вт (W)

Белый (White)

1 Вт (W)



Габаритные размеры  громкоговорителя

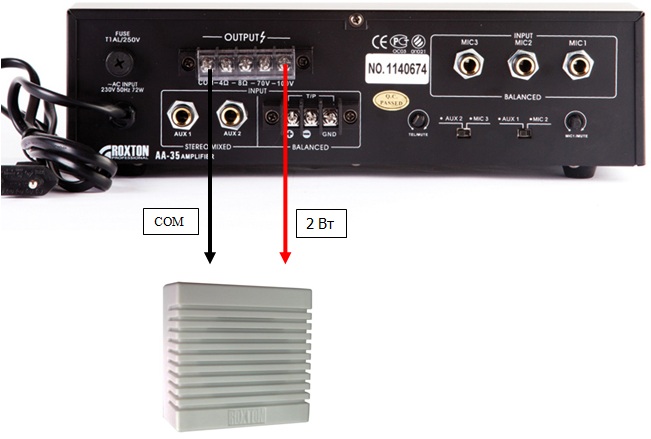

Подключение громкоговорителя





Технические характеристики

Мощность громкоговорителя на 100В

2 Вт

Градация мощности на 100В

2/1 Вт

Импеданс громкоговорителя (полной мощности)

5000 Ом

Импеданс громкоговорителя (половины мощности)

10000 Ом

Чувствительность (SPL. 1Вт/1м)

88 дБ

Звуковое давление (SPL на максимальной мощности)

91 дБ

Частотный диапазон

120 Гц - 16кГц

Угол раскрыва

Для 1/4/8кГц – 180°/ 90°/ 80°

Степень IP

IP-41

Материал корпуса / цвет

Пластик / белый

Габаритные размеры

110мм*110мм*53мм

Вес

0,25 кг

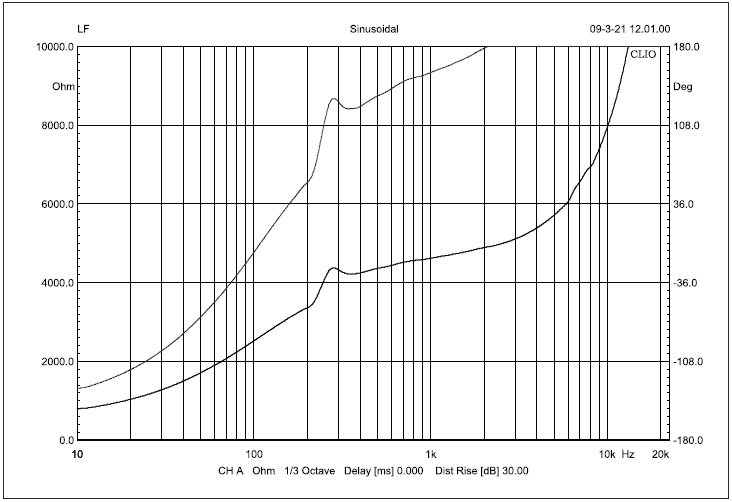

Амплитудно частотные характеристики громкоговорителя

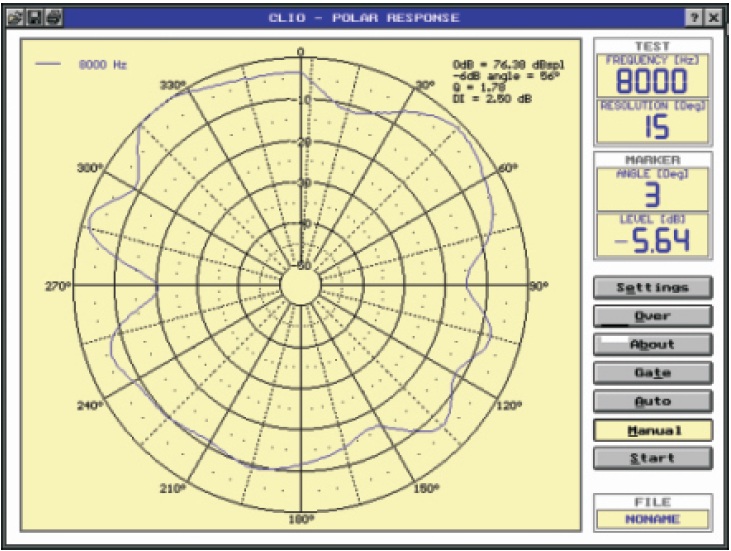

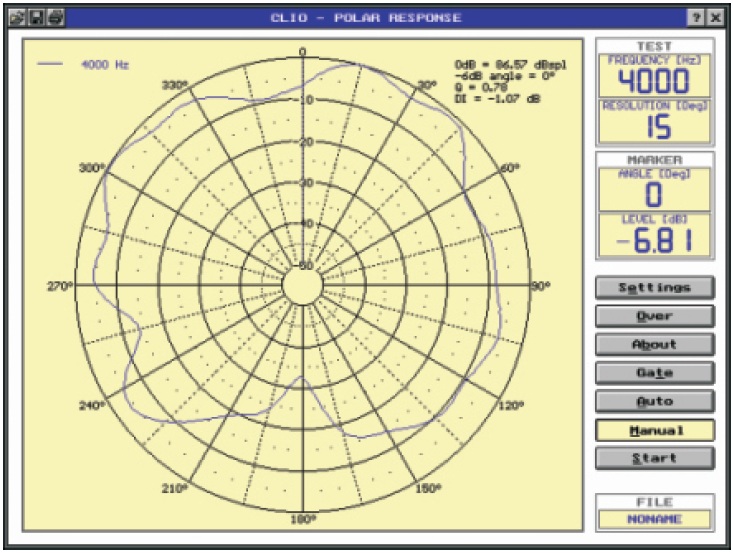

Диаграмма направленности громкоговорителя на разных частотах






Скачать инструкцию
