Настенный, двух полосный громкоговоритель MS-40TW

  Настенный громкоговоритель MS-40TW



Назначение

Двух полосный громкоговоритель MS-40ТВ/TW используется в трансляционных системах, в том числе в системах оповещения. Идеально подходит для использования в универмагах, ресторанах, барах, дискотеках, аэропортах, церквях школах, офисах и других местах общественного пользования.







Отличительной особенностью является качественное воспроизведение звуковой информации.

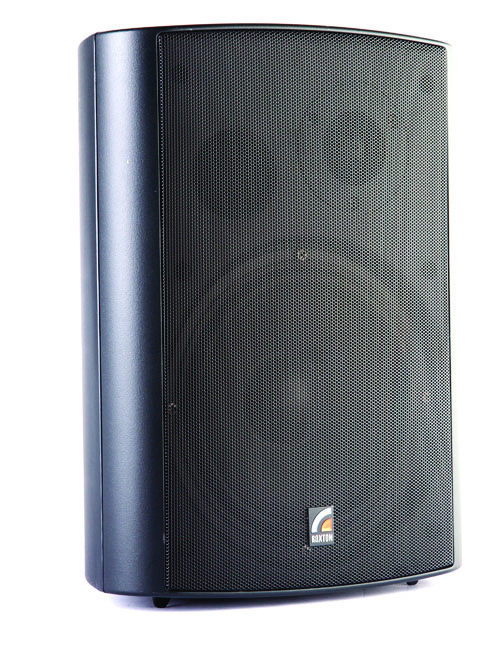

Внешний вид громкоговорителя


Особенности функционирования







Громкоговоритель MS-40TB может работать в 2-х режимах:







- В режиме низкоомного (8 Ом) согласования.







- В режиме трансформаторного согласования.







В режиме низкоомного согласования, акустическая система функционирует в составе профессиональных низкоомных усилителей. В данном режиме, как правило, мощность усилителя не должна превосходить суммарную мощность громкоговорителя или всех подключенных к нему громкоговорителей. Громкоговорители в данном режиме подключаются последовательно-параллельно, для обеспечения суммарного импеданса равного выходному импедансу используемого усилителя мощности.







В случае трансформаторного согласования, громкоговоритель функционирует в составе профессиональных трансляционных усилителей, снабженных трансформатором с напряжением 100/70В. В данном режиме громкоговорители подключаются всегда параллельно и их суммарная мощность не должна превосходить мощности трансляционного усилителя.







В режиме трансформаторного согласования громкоговоритель может работать в различных мощностных режимах. Режимы включения приведены в характеристиках.

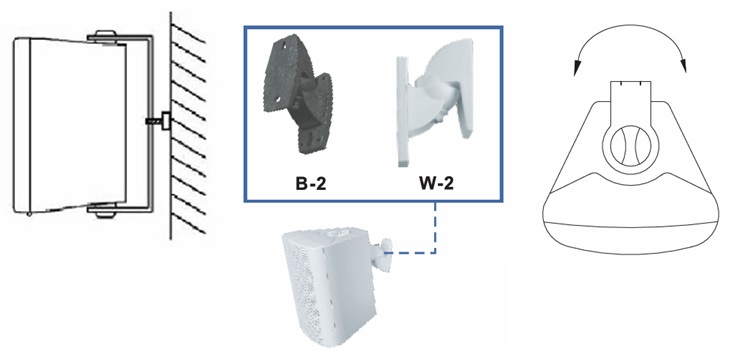

Крепление данного громкоговорителя осуществляется при помощи специализированного кронштейна.









Подключение громкоговорителя

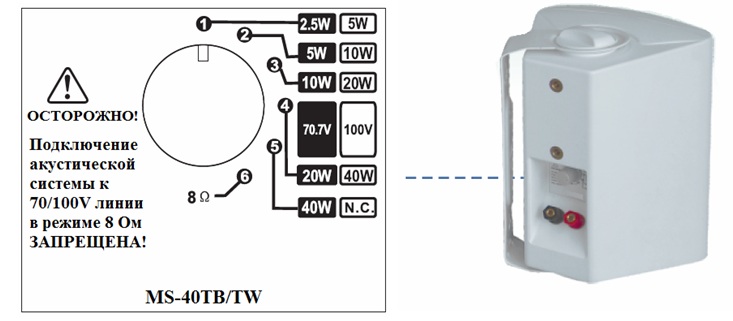

Громкоговоритель имеет встроенный трансформатор с  регулятором на задней стенке корпуса,  для установки (градации) различных значений мощности:


Напряжение / провод

Выходная мощность

Красный (Red)

8 Ом

100 В (V)/ Красный (Red)

40 Вт (W)

100 В (V)/ Красный (Red)

20 Вт (W)

70 В (V)/ Красный (Red)

10 Вт (W)

70 В (V)/ Красный (Red)

5 Вт (W)

70 В (V)/ Красный (Red)

2.5 Вт (W)

Черный (Black)

COM (общий)

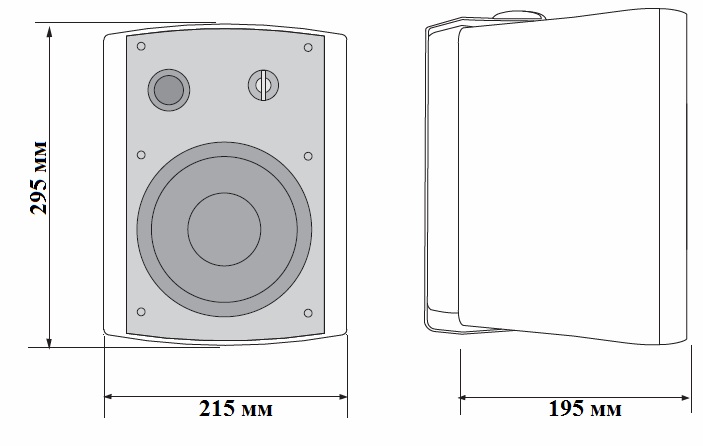

Габаритные размеры  громкоговорителя

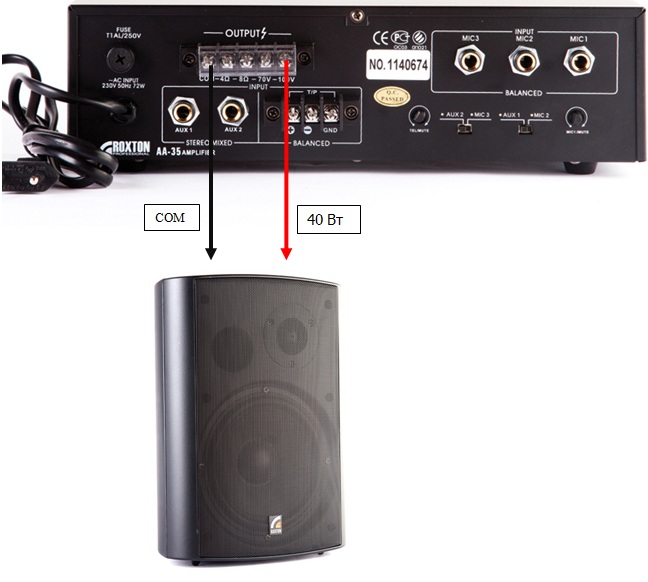

Подключение громкоговорителя



Технические характеристики


Мощность громкоговорителя на 100В

40Вт

Градация мощности

40/20/10/5/2.5 Вт, 8 Ом

Импеданс громкоговорителя (полной мощности)

250 Ом

Импеданс громкоговорителя (половины мощности)

500 Ом

Чувствительность (SPL. 1Вт/1м)

88 дБ

Звуковое давление (SPL на максимальной мощности)

104 дБ

Частотный диапазон

70 Гц - 20кГц

Угол раскрыва

Для 1/4/8кГц – 180°/ 90°/ 80°

Степень IP

IP-41

Материал корпуса / цвет

Пластик / белый/черный

Габаритные размеры

295мм*215мм*195мм

Вес

3.5 кг

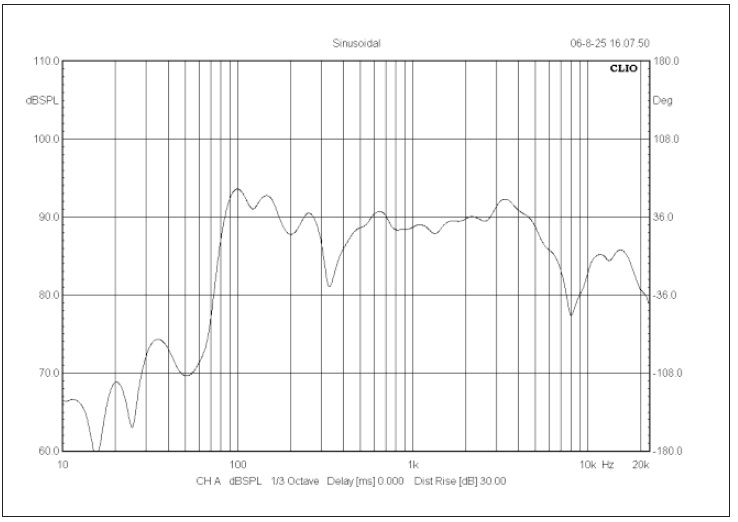

Амплитудно частотные характеристики громкоговорителя

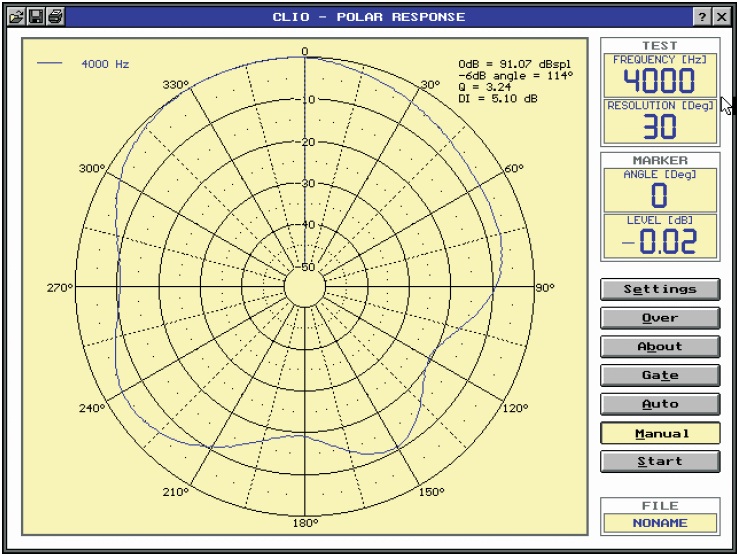

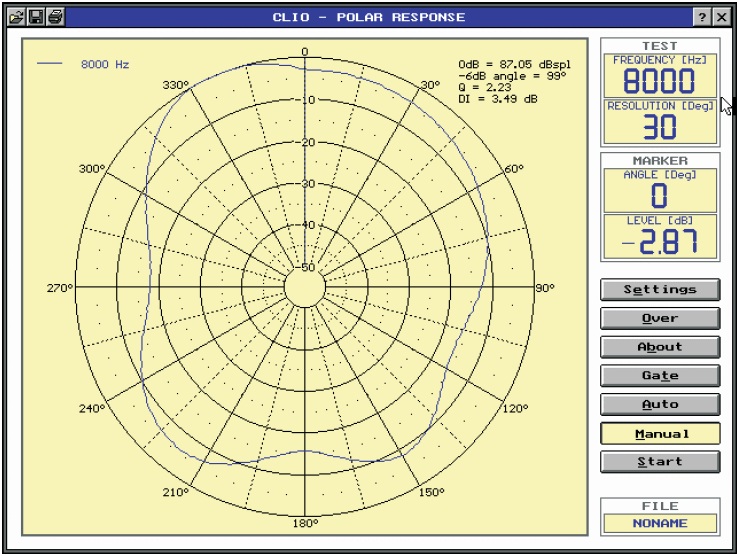

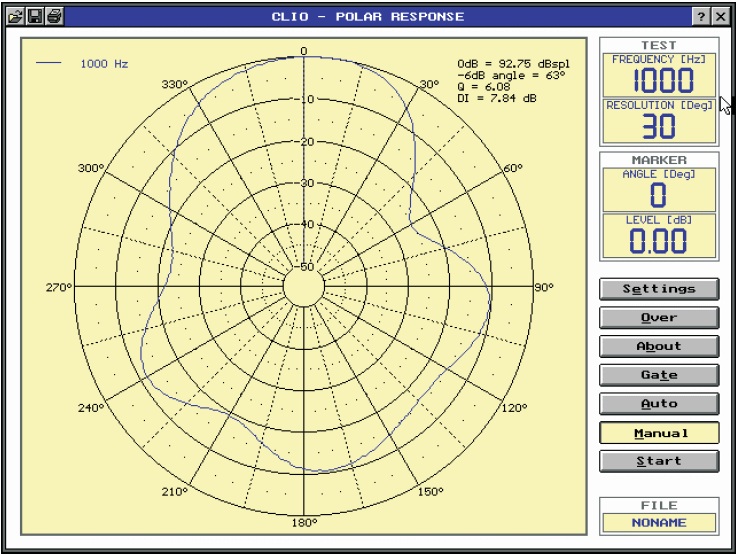

Горизонтальная диаграмма направленности громкоговорителя на разных частотах

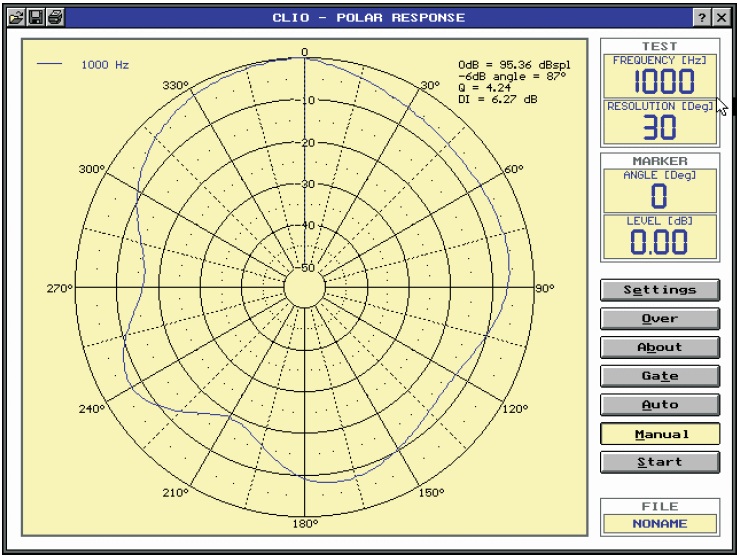

Вертикальная  диаграмма направленности громкоговорителя на разных частотах





Скачать инструкцию
