Системный монитор SM-100

Системный монитор SM-100

Назначение

Системный монитор предназначен для отображения текущего состояния и настроек системы.

Состав

• Сенсорный 15” жидкокристаллический дисплей.

• Встроенный микрофон для управления эвакуацией.

• Встроенный громкоговоритель (контрольный монитор).

• Возможность подключения клавиатуры, для управления.

• Настольное и рековое исполнение.

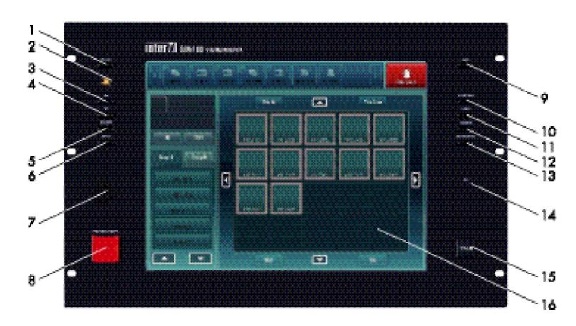

Передняя панель

1. КНОПКА POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.

2. ИНДИКАТОР  ВКЛЮЧЕНИЯ  ПИТАНИЯ  -  Индикатор  загорается  при подаче  питания  и нормальном функционировании.

3. КНОПКА  ВЫБОРА  ВВЕРХ  –  Устанавливает,  или  изменяет  значение текущих  настроек, экранного меню.

4. КНОПКА  ВЫБОРА  ВНИЗ  –  Устанавливает,  или  изменяет  значение текущих  настроек, экранного меню.

5. КНОПКА ВЫБОРА СТАТУСА – Изменяет текущий статус экранного меню.

6. КНОПКА ВКЛЮЧЕНИЯ МЕНЮ – Кнопка для включения экранного меню.

7. МОНИТОРНЫЙ  (ВСТРОЕННЫЙ)  ГРОМКОГОВОРИТЕЛЬ  -  Используется  для  контроля  и прослушивания звукового сигнала в процессе работы.

8. КНОПКА ВКЛЮЧЕНИЯ АВАРИЙНОГО РЕЖИМА – В данном режиме осуществляется включение всех каналов и имеется возможность подать аварийное сообщение при помощи встроенного микрофона.

9. ПЕРЕКЛЮЧАТЕЛЬ MAIN – Используется для перехода в основное меню программы.

10. ПЕРЕКЛЮЧАТЕЛЬ  SCHEDULE  –  Используется  для  перехода  в  программу  управления таймером.

11. ПЕРЕКЛЮЧАТЕЛЬ  AUDIO  –  Используется  для  перехода  в  программу  управления  аудио источниками.

12. ПЕРЕКЛЮЧАТЕЛЬ  SYSTEM  –  Используется  для  перехода  в  программу  по  управлению каналами.

13. ПЕРЕКЛЮЧАТЕЛЬ MONITORING – Используется для перехода в меню просмотра программ.

14. ВСТРОЕННЫЙ МИКРОФОН – Встроенный конденсаторный микрофон.

15. ПЕРЕКЛЮЧАТЕЛЬ TALK – Используется для активации и передачи сообщения с аварийного микрофона.

16. 15” СЕНСОРНЫЙ ЭКРАН – Используется для отражения текущей информации.

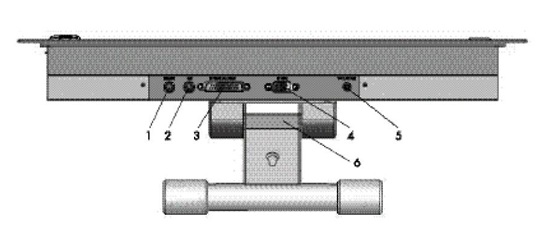

Задняя панель

1. ПОРТ ДЛЯ ПОДКЛЮЧЕНИЯ МЫШИ – Подключение мыши.

2. ПОРТ ДЛЯ ПОДКЛЮЧЕНИЯ КЛАВИАТУРЫ – Подключение клавиатуры.

3. ТЕРМИНАЛ ДАННЫХ – Разъем данных (DB-25), для подключения к блоку SI-100.

4. РАЗЪЕМ VIDEO ВЫХОД – Разъем (видео сигнал), для подключения к блоку SI-100.

5. РАЗЪЕМ DC INPUT 12V – Разъем для подачи напряжения питания на монитор 12В.

6. ПОДСТАВКА ДЛЯ МОНИТОРА – Предназначена для крепления монитора *

* ВНИМАНИЕ! ДАННАЯ ПОЗИЦИЯ ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО

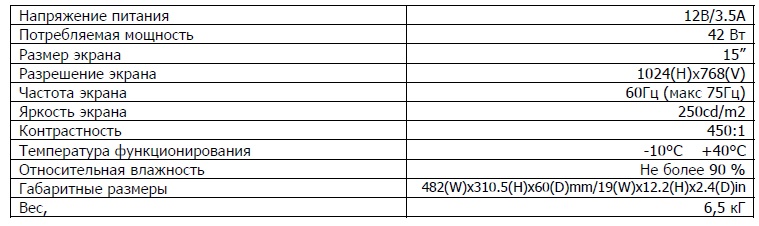

Технические  характеристики
