Системный контроллер SI-100

Системный контроллер SI-100 является основным блоком системы IPC. В данном блоке совмещены возможности компьютера, аудио матрицы, аварийной панели и других устройств. Блок осуществляет контроль и управление всей системой. Для визуального отображения информации к контроллеру подключается системный монитор SM-100. Для дистанционного управления используются 8 микрофонных консолей SR-100. К блоку может быть подключено до 64 сигналов управления от ОПС. Системой, через данный блок, можно управлять дистанционно по ЛВС и другим цифровым протоколам.

Основные особенности

• Встроенная ОС семейства Windows XP.

• Возможность удаленного контроля.

• 6 канальное исполнение.

• 64 входа для подачи сухих контактов от ОПС.

• Функции мониторинга.

• Удобство подключения.

Состав

• 8CH Комбинированных линейных/микрофонных входов (AUX/MIC/Line)

• CD-проигрыватель.

• USB-порт, для музыкальной трансляции.

• Управление по ЛВС.

• AMX/CRESTRON протокол для управления внешними источниками сигналов.

• Цифровой графический эквалайзер.

• Подключение 8 микрофонных консолей SR-100.

• Недельный программируемый таймер.

• 2 цифровых порта и 3 RS-232 порта, для подключения дополнительного оборудования.

Основные органы управления и коммутации

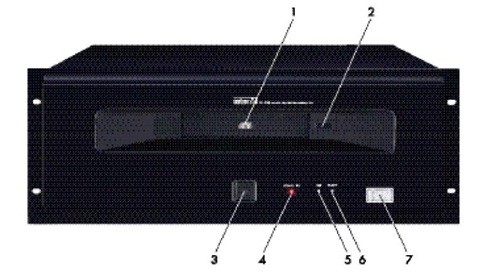

Передняя панель

1. CD ROM – CD-дисковод.

2. КНОПКА EJECT - Используется для открытия и закрытия подноса диска.

3. КНОПКА POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.

4. ИНДИКАТОР ВКЛЮЧЕНИЯ ПИТАНИЯ - Индикатор загорается при включении питания.

5. ИНДИКАТОР АВАРИЙНОГО СТАТУСА – Статус трансляции аварийного сообщения.

6. ИНДИКАТОР FAULT – Отражает наличие контакта с прибором SP-100.

7. USB-ПОРТ – Слот для карты Compact Flash.

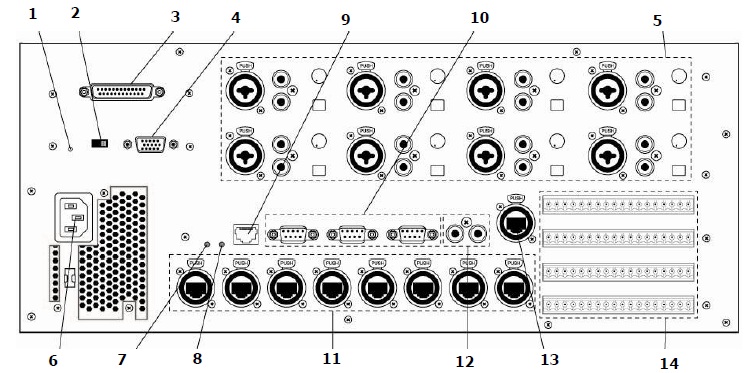

1. ПЕРЕКЛЮЧАТЕЛЬ СБРОСА – Используется для сброса текущего состояния.

2. ПЕРЕКЛЮЧАТЕЛЬ MODE – Используется для перевода меню с текущего экрана на экран монитора SM-100.

3. ТЕРМИНАЛ ДАННЫХ – Разъем для подключения к системе.

4. РАЗЪЕМ VIDEO ВХОД – Разъем для подключения к блоку SM-100.

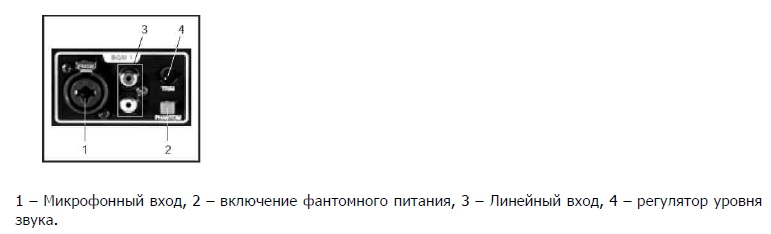

5. ВХОДЫ BGM (фоновая музыка) INPUT (8CH)

6. РАЗЪЕМ ПИТАНИЯ - Гнездо для подключения шнура сети переменного тока.

7. ИНДИКАТОР СТАТУСА ЛВС – Статус ЛВС.

8. ИНДИКАТОР СТАТУСА ЛВС – Статус обмена данными по ЛВС.

9. ПОРТ ДЛЯ ПОДКЛЮЧЕНИЯ ЛВС – RJ-45-Порт для подключения ЛВС.

10. ТЕРМИНАЛ ДАННЫХ – Разъем для подключения внешних звуковых источников.

11. ТЕРМИНАЛ ДЛЯ КОНСОЛЕЙ – Разъем для подключения консолей SR-100.

12. ПОРТ DIGI LINK – Порт для подключения внешних звуковых источников.

13. ТЕРМИНАЛ УСИЛИТЕЛЕЙ – Разъем для подключения усилителей SP-100.

14. ТЕРМИНАЛ ДЛЯ ПОДКЛЮЧЕНИЯ СИГНАЛОВ ОПС – Разъем для подключения ОПС.

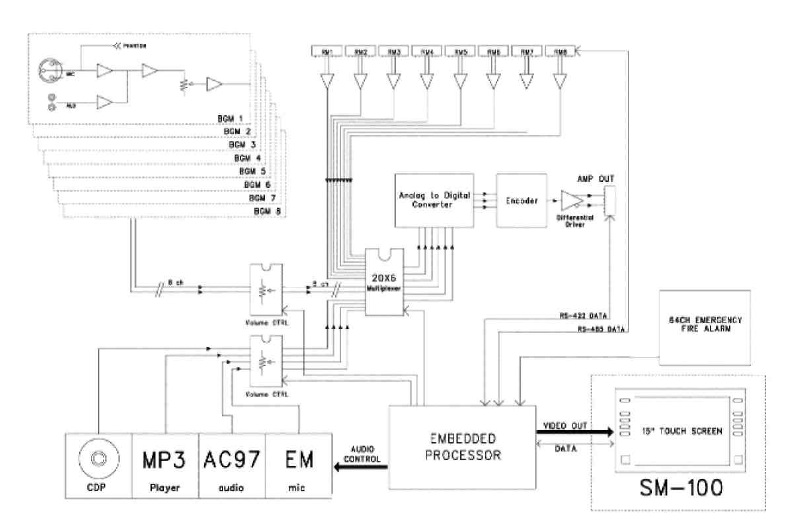

Блок диаграмм

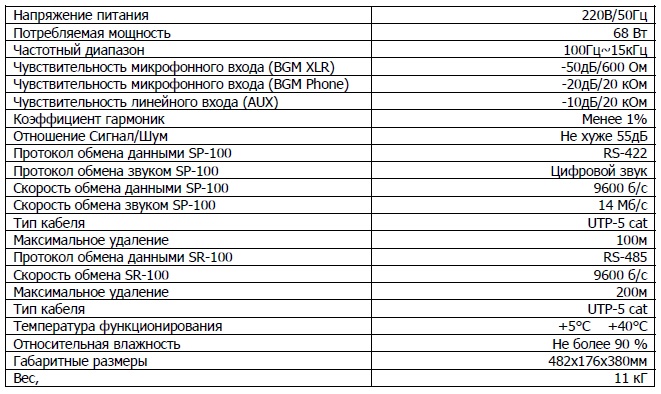

Технические характеристики

Скачать Руководство по инсталляции Inter-M IPC-System

Скачать Руководство по конфигурации Inter-M IPC-System.

Скачать Руководство по эксплуатации Inter-M IPC-System
