Промышленный ЖК монитор LKM-926

Назначение

Промышленный ЖК - монитор  LKM-926 (далее – блок) входит в состав системы оповещения “ITC-ESCORT” и  используется для построения систем автоматического аварийного оповещения и музыкальной трансляции на базе дополнительного оборудования.

Данный блок предназначен для управления системами оповещения, ввода информации с помощью клавиатуры и  Touch панели и отображения на мониторе.

Конструктивно блок выполнен в рэковом 19’ корпусе, предназначенном  для монтажа в стандартный электротехнический шкаф.

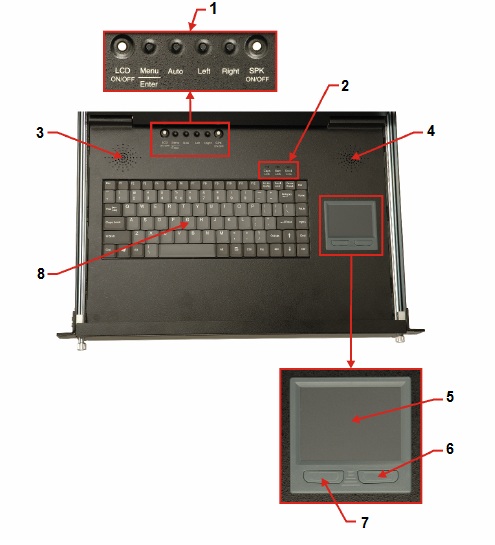

Основные органы управления

  1. OSD контроль.

  2. Индикаторы клавиатуры.

  3. Левый динамик.

  4. Правый динамик.

  5. Touch панель.

  6. Правая кнопка Touch панели

  7. Левая кнопка Touch панели.

  8. Клавиатура.

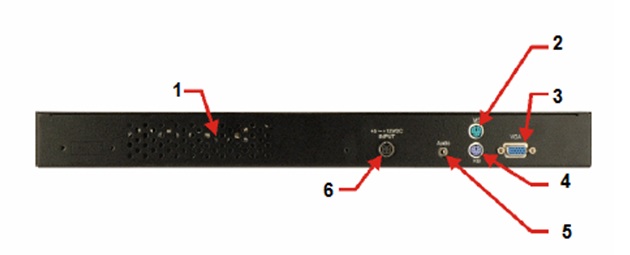

Задняя панель

  1. Вентиляция блока.

  2. Соединение мыши.

  3. VGA соединение.

  4. Соединение клавиатуры.

  5. Аудио выход.

  6. Подключение питания.



Технические  характеристики

Назначение

Установка в 19-дюймовую стойку

Выдвижная рельсовая система

Single Rail (дисплей и клавиатура - цельный модуль)

Фиксация выдвижного модуля

Винтами с накатанной головкой

Замок на выдвижном модуле

Нет

Защита дисплея

Нет

Дисплей



Тип LCD матрицы

TN

Диагональ экрана

15 "

Пропорции экрана

4:03

Разрешение, пикселей

1024 x 768 (XGA)

Яркость

350 кд/кв.м

Контрастность

400:01:00

Количество цветов

262 К

Углы обзора (по горизонтали / по вертикали), градусов

120 / 100

Время отклика

16 мс (Tr + Tf)

Шаг пикселей

0.297 мм

Количество ламп подсветки

2 шт.

MTBF лампы подсветки

50 000 часов

Сенсорный экран

Нет

Устройства ввода / вывода



Интерфейс клавиатуры и мыши

PS/2

Клавиатура

Мембранная, 88 клавиш, русифицированная

Устройство управления курсором

Сенсорная панель (Touchpad)

Динамики

2 шт

KVM переключатель и разъёмы



Наличие и тип KVM переключателя

Консоль без KVM переключателя

Количество KVM входов

1

Входные KVM разъёмы

D-Sub 15 (VGA) + PS/2 (Клавиатура) + PS/2 (Мышь) + 3.5 " Stereo (Аудио)

Возможность каскадирования

Нет

Модули расширения



Количество отсеков для модулей расширения

Нет

Индикация и управление



OSD меню для настройки дисплея

Да

Кнопка включения / выключения дисплея

Да

Кнопка включения / выключения динамиков

Да

LED индикация

Caps Lock Num Lock Scr Lock

Питание устройства



Тип блока питания

Внешний адаптер

Напряжение питания

220 В AC

Диапазон входного напряжения

90 ~ 264 В AC

Потребляемая мощность

45 Вт

Частота входного напряжения

47 ~ 63 Гц

Условия эксплуатации



Рабочая температура, градусов

0 ~ 50 С

Температура хранения, градусов

-10 ~ 60 С

Относительная влажность

5 ~ 95 % (без конденсата)

Допустимая ударная нагрузка

С ускорением 10 G, длительностью 11 мс

Допустимая вибрация

5 ~ 17 Гц с амплитудой смещения 0.1 " 17 ~ 640 Гц c пиковым ускорением 1.5 G

Физические характеристики



Габаритные размеры (Г x Ш x В)

521 x 482 x 44 мм (19 " / 1U)

Общая длина в выдвинутом состоянии

903.3 мм

Масса

17 кг

Материал корпуса

Сталь

Цвет корпуса

Чёрный (PANTONE Black C)

KVM кабель



Максимальная длина подключаемого KVM кабеля

5 метров

Кабеля входящие в комплект

1.8 метра LKM-CB18A-RS (VGA + PS/2 + PS/2) - 1 шт.

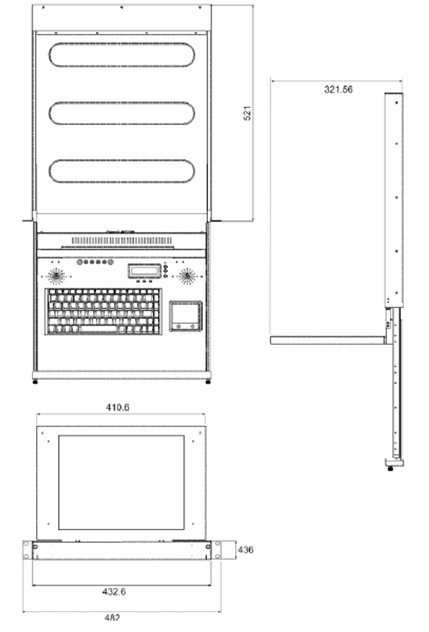

Установочные и габаритные размеры

Скачать инструкцию
