Назначение
Тюнер, CD/Mp3 проигрыватель Т-2221 входит в состав системы оповещения и используется для построения систем автоматического аварийного оповещения и музыкальной трансляции на базе дополнительного оборудования.
Блок предназначен для воспроизведения звуковой информации CD/mp3 форматов.
Блок оснащен многофункциональным дисплеем для отображения информации и навигационными кнопками управления. В комплекте поставляется пульт дистанционного управления.
Питание данного блока осуществляется от переменного напряжения 220В.
Конструктивно блок выполнен в рэковом 19’ корпусе, предназначенном для монтажа в стандартный электротехнический шкаф.
Основные органы управления и коммутации

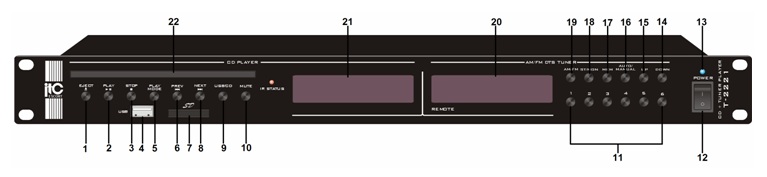

Передняя панель
Кнопка извлечения диска.
Кнопка PLAY/PAUSE - Используется для включения/временной приостановки воспроизведения. Повторное нажатие этой кнопки возобновляет воспроизведение.
Кнопка STOP - Используется для полной остановки музыкальной трансляции.
Разъём для подключения флешь карты.
Кнопка USB/SD- используется для выбора USB или SD карты.
Кнопка PREVIOUS - Используется для возврата к началу предыдущего звукового файла.
Разъём для подключения SD карты.
Кнопка NEXT – используется для перехода к началу следующего звукового файла.
Кнопка USB/CD - используется для выбора USB или CD носителя
Кнопка MUTE – используется для отключения звука.
Кнопки выбора каналов тюнера.
Кнопка POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.
Индикатор включения питания - индикатор загорается при включении питания.
Кнопка DOWN – используется для поиска радиочастот. При нажатии поиск происходит в уменьшении частотного диапазона.
Кнопка UP – используется для поиска радиочастот. При нажатии поиск происходит в увеличении частотного диапазона.
Кнопка AUTO/MANUAL – используется для выбора ручного или автоматического поиска AM и FM частот.
Кнопка MEMORY – используется для сохранения выбранной радиочастоты на желаемый канал.
Кнопка ST/MON – используется для выбора моно или стерео режима.
Кнопка AM/FM – используется для выбора AM или FM частоты.
Дисплей – отображает настройки тюнера.
Дисплей – отображает настройки CD/ mp3 проигрывателя.
CD-ROM – предназначен для воспроизведения компакт дисков.

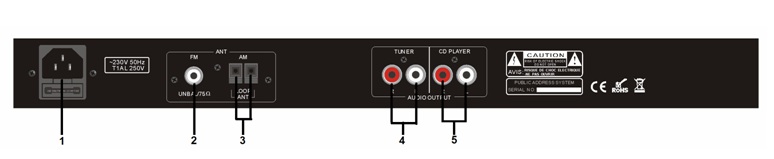

Задняя панель
-
Разъем питания – предназначен для подключения шнура сети переменного тока.
-
Разъем для подключения антенны FM частот.
-
Разъем для подключения антенны AM частот.
-
Разъёмы AUDIO out – линейные выходы тюнера L и R (RCA).
-
Разъёмы AUDIO out – линейные выходы CD/ mp3 проигрывателя L и R (RCA).
Технические характеристики
|
Модель
|
T-2221
|
|
Частотный диапазон
|
20Гц~20KГц(-2Дб)
|
|
Гармонические искажения
|
≤0.1%
|
|
Диапазон динамиков
|
75Дб
|
|
Отношение сигнал / шум
|
85Дб
|
|
Аудио выход
|
0.775В/600Ом
|
|
Тюнер
|
|
|
Диапазон
|
FM: 87.5-108.0MГц, AM: 522-1620KГц
|
|
Чувствительность
|
FM: ≤10uA, AM:≤100uA
|
|
Память
|
6 каналов
|
|
Аудио выход
|
0.775В/600Ом
|
|
Блок питания
|
~110В/60Гц или ~230В/50Гц
|
|
Габариты
|
484x209x44мм
|
|
Вес
|
3.7кг
|

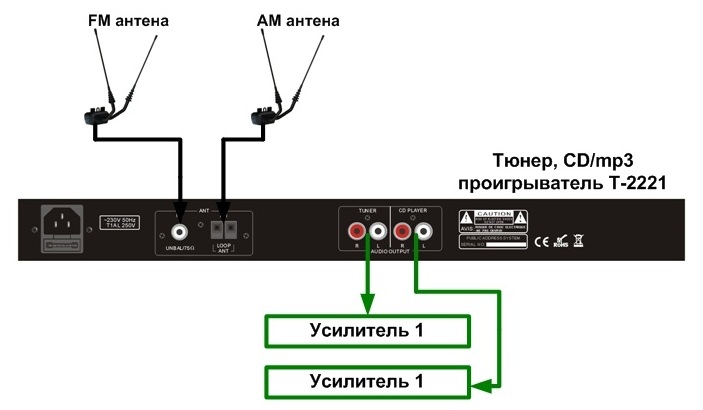

Типовая схема включения
