Назначение
Настольный микрофон Т-621 входит в состав системы оповещения “ITC-ESCORT” и используется для построения систем аварийного оповещения на базе дополнительного оборудования.
Микрофон предназначен для передачи речевых объявлений.
Включение микрофона осуществляется кнопкой на передней панели. При включении микрофона звучит сигнал привлечения внимания. Включение/выключение сигнала привлечения внимания осуществляется переключателем, который установлен на дне микрофонной подставки, там же находится регулятор уровня громкости сигнала привлечения внимания.
Комплектуется микрофонным проводом XLRF/JACK длинной 5м. и адаптером постоянного напряжения 12В, от которого осуществляется питание микрофона.
Конструктивно блок выполнен в виде подставки настольного исполнения и микрофона на гибкой шее, снабженного XLRM – для соединения с подставкой. Микрофон снабжен светящимся кольцом и ветрозащитным чехлом.
Основные органы управления и коммутации

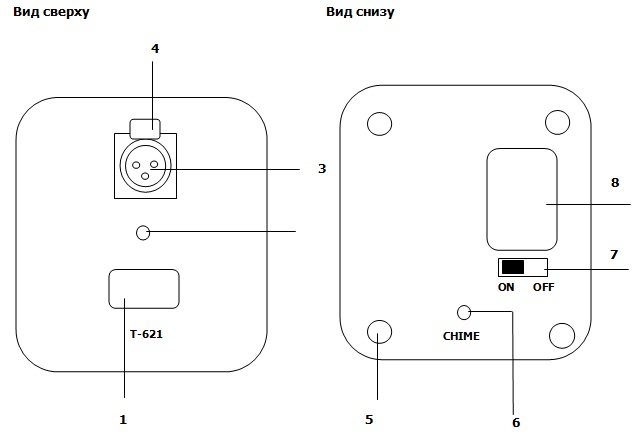

Передняя панель
-
Кнопка ON/OFF – Кнопка включения/выключения микрофона.
-
Индикатор MIC – Индикатор включения микрофона.
-
Разъем xlrf – Разъем для подключения микрофона на гибкой шее.
-
Клавиша PUSH – Нажатие данной клавиши извлекает микрофон на гибкой шее из подставки.
-
Резиновая ножка – Резиновая ножка, устраняющая скольжение микрофона на столе.
-
Регулятор CHIME – Регулятор уровня сигнала привлечения внимания (под отвертку).
-
Переключатель on/OFF – Переключатель, включающий/отключающий питание от кроны.
-
Крышка для батарейки – Под данной крышкой находится ниша для установки батарейки типа крона.

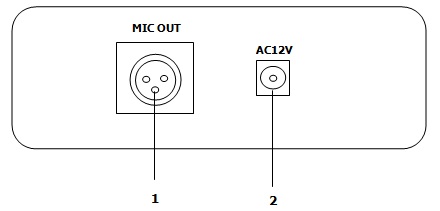

Задняя панель
-
Разъем xlrM – Разъем для подключения микрофонного шнура.
-
Разъем AC 12V – Разъем для подключения шнура адаптера.
Порядок подключения и функционирование
-
Подключите адаптер питания поз. 2 задней панели.
-
Вставьте микрофон на гибкой шее в подставку поз. 3 передней панели.
-
Подключите аудио кабель к разъему поз.1 микрофонной подставки.
-
Подключите аудио кабель к линейному входу усилителя (микшера).
-
Подключите адаптер к сети переменного тока 220В.
-
Нажмите кнопку поз. 1 на передней панели, сделайте пробное объявление.
-
Отрегулируйте уровень громкости сигнала привлечения внимания, регулятором поз.6.
Технические характеристики
|
Напряжение питания
|
DС 9-12V, 1 батарея (типа крона)
|
|
Тип микрофона
|
Электретный
|
|
Частотный диапазон
|
50-12кГц
|
|
Импеданс
|
600Ом
|
|
Чувствительность
|
-63дБ
|
|
Температура функционирования
|
+1°C +50°C
|
|
Относительная влажность
|
Не более 90 %
|
|
Вес
|
1,1 кг
|

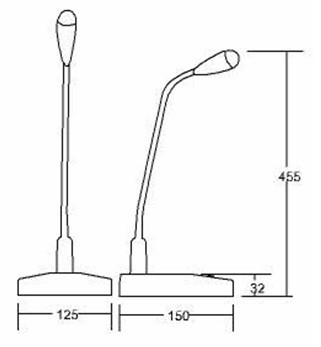

Установочные размеры
Скачать инструкцию |
