ROXTON LC-8108 — блок автоматического контроля 8 линий громкоговорителей для системы ROXTON серии 8000. Измерение импеданса, 7 режимов периодичности контроля, световая и релейная индикация неисправности. Описание органов управления, настройка, подключение, технические характеристики.
8 линий 7 режимов контроля Автоматический контроль импеданса линий громкоговорителей с настраиваемой периодичностью

Назначение

Блок контроля LC-8108 предназначен для дистанционного и автоматического контроля линий громкоговорителей, путем измерения импеданса линии и сравнения его с запомненным значением. При изменении импеданса от запомненного значения на 5% происходит срабатывание. Индикация о неисправности осуществляется 3-мя способами:

1. Световая

2. Звуковая

3. Выходной контрольный сигнал.

На передней панели блока расположены кнопки управления индикаторы контролируемых зон.

Конструктивно блок выполнен в 19’, 1U рэковом корпусе, питание прибора осуществляется от сети переменного тока AC~220В/DC-24В.

Основные функции

- Автоматический/Полуавтоматический режимы работы;

- Контроль 8 линий громкоговорителей;

- Расширенный диапазон измерений импеданса;

- Встроенный таймер;

- Простое программирование;

- Функция тестирования;

- Световой/звуковой сигналы о неисправности;

- контрольный выходной сигнал неисправности;

- индикация состояния.

Основные органы управления и коммутации

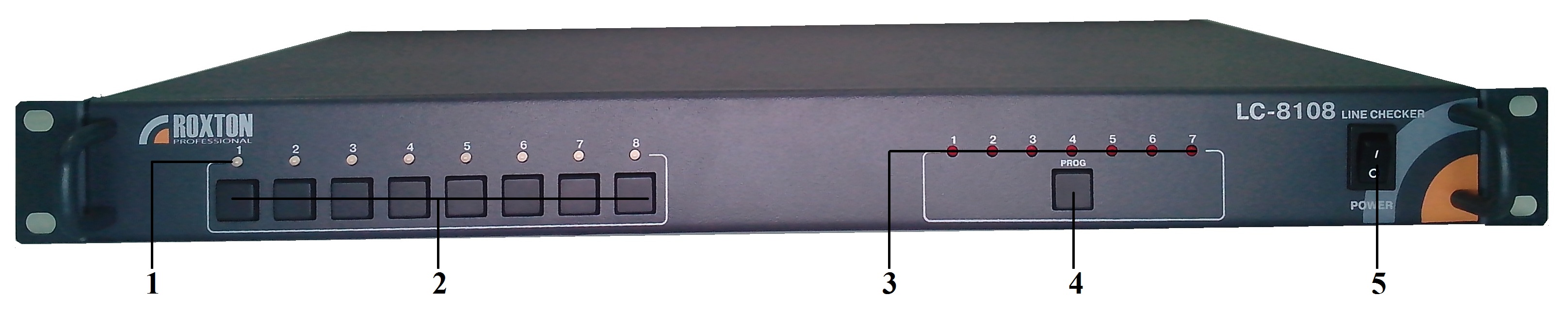

Передняя панель

Блок контроля LC-8108
  1. Индикаторы состояния соответствующего канала. Состояние канала определяется согласно таблице 1.

Таблица 1

Состояние индикатора

Состояние выходной линии

Примечание

Мигающий зеленый

Линия на контроле. Импеданс линии в норме.

Зеленый

Линия на контроле. Импеданс линии выше нормы.

Срабатывает система удаленной диагностики “RELAY”

Красный

Линия на контроле. Импеданс линии ниже нормы.

Отсутствие свечения

Линия снята с контроля.

Мигающий красный

Импеданс линии записан.

Только в режиме “Обучение”

  1. Кнопки смены режима работы линии. Возможны следующие состояния:

- Короткое нажатие (менее 3 сек): при режиме работы блока 1-6, приводит к контролю за состоянием соответствующей линии в данный момент времени. При этом состояние линии отображается на соответствующем индикаторе.

- Короткое нажатие (менее 3 сек): при режиме работы блока 7, приводит к запоминанию состояния соответствующей линии. Запись состояния индицируется морганием красного светодиода. Последующий контроль будет сравнивать измеренное значение с записанным.

- Длинное нажатие (более 3 сек): снимает/ставит линию на контроль. Состояние линии отображается соответствующим индикатором.

  1. Индикаторы режима работы блока. Режим работы блока определяется согласно таблице 2.

Таблица 2

Номер активного светодиода

Промежуток времени контроля выходных линий

Примечание.

1

10 сек.

Режим используется для настройки оборудования !

2

1 мин.

Режимы характеризуются частыми переключениями и, как следствие, меньшим ресурсом работы блока.

3

10 мин.

4

1 час.

Рекомендуемый режим работы. Устанавливается при включении.

5

10 час

6

24 час

7

Режим обучения.

Режим обучения позволяет при изменении характеристик какого либо канала, запомнить его состояние не производя его выключение. Для этого необходимо в данном режиме нажать кратковременно (менее 3 сек) кнопку канала состояние которого нужно запомнить.

  1. Кнопка смены режима работы блока. При нажатии данной кнопки происходит циклическая смена режима работы блока из предыдущего состояния в следующее. Режим работы блока контролируется соответствующим индикатором.

  2. Кнопка включения-выключения питания блока. При отсутствии питания выходы усилителя мощности коммутируются на выходные линии.

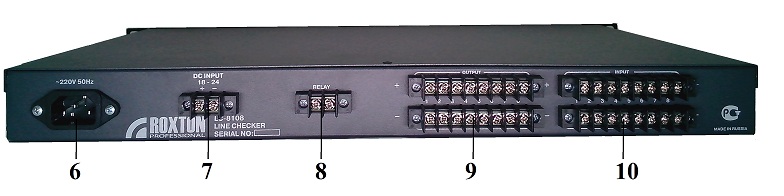

Задняя панель

Блок контроля LC-8108 — 2

6. Клеммы питания. На данные клеммы подается напряжение питания 18 - 24В

7. Разъем питания. На данный разъем подается переменное напряжение питания 180-240 В (50 Гц)

8. Клеммы RELAY. Данные клеммы представляют собой контакт внутреннего реле, и предназначены для удаленного мониторинга системы. Состояние контактов нормально разомкнутые контакты, контакты замыкаются в случае аварии хотя бы одного из каналов.

9. Выходные клеммы OUTPUT. Данные клеммы являются выходом соответствующих каналов усилителей мощности или блоков коммутации, к ним подсоединяются линии громкоговорителей.

10. Входные клеммы INPUT. На данные клеммы подается выходной симметричный сигнал с усилителей мощности или блоков коммутации.

Порядок подключения и функционирование

  1. Установите блок в РЭК-стойку.

  2. Соедините клеммы питания (поз. 7) с одноименными клеммами блока питания.

  3. Подать на разъем INPUT (поз. 10) сигнал с усилителя мощности.

  4. Соедините клеммы OUTPUT (поз. 9) соответствующими линиями громкоговорителей.

  5. При необходимости соедините клеммы RELAY (поз. 8) с системой удаленного мониторинга.

  6. Включите питание стойки оповещения, затем включите блок переключателем (поз. 5). При этом произойдет опрос и запоминание состояния всех выходных каналов системы. (Этот процесс отображается попеременным включением красных индикаторов (поз.3))

  7. После этого, блок перейдет в рабочий режим, с опросом выходных каналов каждый час (Светодиоды поз.3 моргают зеленым цветом, горит красный светодиод №4 поз. 1 ) В случае необходимости режим работы можно изменить согласно таблице 2.

Технические характеристики

БЛОК АВТОМАТИЧЕСКОГО КОНТРОЛЯ

LC-8108

Количество контролируемых линий

8

Параметры реле

24В/5А

Напряжение контролируемой линии

Не более 100В

Максимальный контролируемый импеданс линии

1600 (Ом)

Минимальный контролируемый импеданс линии

20 (Ом)

Максимальная контролируемая мощность линии

500 Вт

Минимальная контролируемая мощность линии

6 Вт

Частота пилот сигнала

15кГц

Длительность пилот сигнала

100мС

Напряжение пилот сигнала

5В

Величина отклонения для регистрации неисправности линии

5%

Интервал проверок

От 1 мин до 24ч

ОБЩИЕ

Напряжение питания

DC +24В (+10% -15%) В АС~220В, 50 Гц

Потребляемый потребляемый ток/мощность

200мА/10Вт

Температура функционирования

+10°C +35°C

Относительная влажность

Не более 90 %

Габаритные размеры

Высота в Unit (1 Unit = 44 mm)

482*44*220 мм

1

Вес,

2,7 кг

💾
