Inter-M JPX-1000 — блок бесперебойного питания для трансляционных систем. Автоматическое переключение на резервное питание, контроль состояния АКБ, защита оборудования. Описание, подключение, технические характеристики.
резерв питанияИБП для трансляцииБлок бесперебойного питания с контролем АКБ для систем оповещения

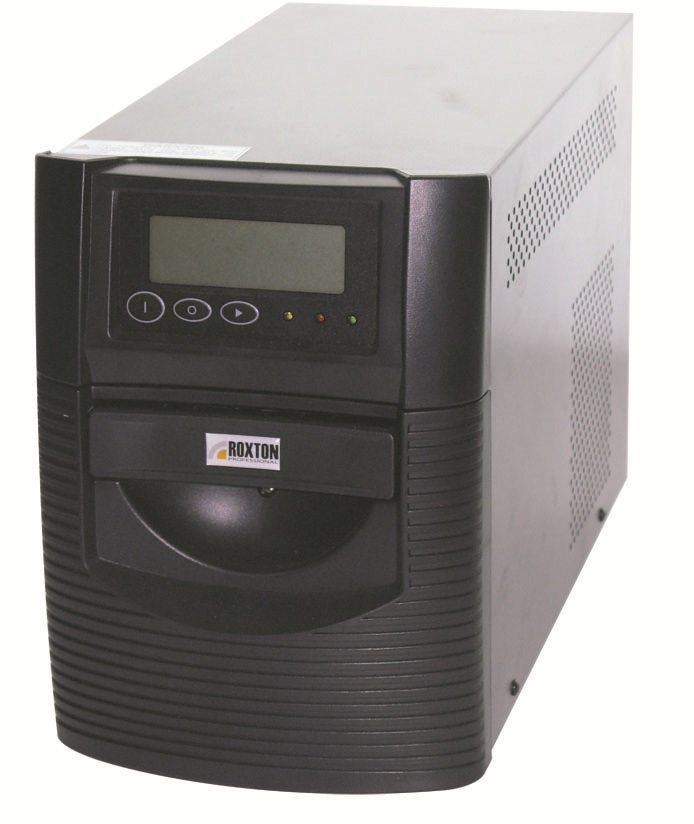

Блок бесперебойного питания JPX-1000 предназначен для резервирования оборудования питающегося от сети переменного тока 220В, имеет широкий спектр применения, от компьютеров, до профессиональных систем. Высокая стабилизация напряжения позволяет существенно повысить срок службы аккумуляторов.
Основные функции
- Сохранение коэффициента нелинейности при переходе на работу от батареи.
- Высокий КПД (97%), низкий уровень шума (100%), синусоида на выходе.
- Интуитивно понятный интерфейс.
- Управление TCP/IP, USB.
- Встроенные батареи с автоматической индикацией разряда.
Технические характеристики
Линейно-интерактивный ИБП с синусоидальной выходной характеристикой
Технические характеристики
Модель
1000
Микропроцессорное управление и контроль, совместимость с SNMP
Входные параметры
Входное напряжение
однофазное 200/220/230/240 В ±25% без перехода на батареи
Диапазон входного напряжения
+23% / -23% от номинала без перехода на батереи
Частота
50 / 60 Гц ±5% установка микропереключателем
Выходные параметры
Выходное напряжение (в автономном режиме)
Чистая синусоида, THD<3% при линейной нагрузке
Частота
50 / 60 Гц ±0,2%
Выходное напряжение
В нормальном режиме +12% ~ -14%
В режиме инвертора +3% ~ -10%
Выходная мощность, VA / W
1000/ 600
Форма выходного сигнала
синусоидальная, THD<3% (лин. нагр.)
Время переключения
не более 6 мс
Время автономной работы при 50% нагрузке
не менее 9 минут

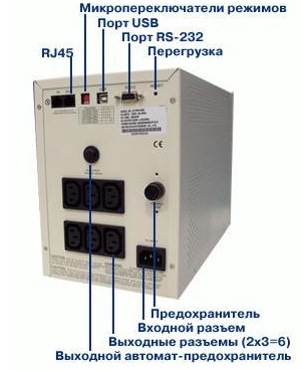

Вых. разъемов типа IEC
4
Вых. разъемов типа Eurosocket
0
Вых. разъемов типа 5-15R
4
Вых. разъемов типа 5-20R
0
Подавление импульсных помех
Энергия импульса (макс.)
960 Дж
Стандарт
IEEE 587, категория A и B
Дополнительный фильтр
RJ-11 / RJ-11 или RJ-45 / RJ-45
Подавление высокочастотных помех
EMI / RFI
Постоянное подавление
Ослабление
>45 дБ на частоте 1 Мгц в нормальном режиме
Батареи
Расчетное время работы (100% / 50% нагрузка), мин
8 / 12
Номинальная емкость, Ач
7 х 2
Напряжение батарей
12 В
"Горячая" замена
есть
Тип батарей
свинцово-кислотные необслуживаемые
Время заряда до 90%, ч
2-4 часа
Возможность замены
Замена батарей пользователем в "горячем" режиме
Защита
Повышенное / пониженное напряжение
Переключение на батареи при выходе напряжения за пределы допустимого диапазона
Перегрузка / короткое замыкание
Датчик с ограничителем силы тока для нормального и батарейного режимов
Пользовательский интерфейс
Интерфейс стандартный
RS-232 + USB
Интерфейс опциональный
SNMP
Индикация
Жидкокристаллический дисплей состояний и светодиоды для индикации основных параметров
Звуковой сигнал
"Работа от батареи", "Низкий уровень заряда батареи", "Перегрузка", "Перегрев", "Сбой частоты"
Тестирование
Автоматич. тест при вкл. и через опред. периоды времени
Kоммуникационный порт DB9
Двунаправленный RS-232, "сухие" контакты
Механические параметры
Макс. размеры, мм
(ширина x глубина x высота)
173 x 369 x 247
Вес нетто, кг
15
Вес брутто, кг
16
Окружающая среда
Звуковой шум
Менее 45 дБ на расстоянии 1 м
Рабочая температура
0 ... +40°С (рекомендованная +25град.С)
Высота над уровнем моря
Не более 3000 м
Относительная влажность
0 ... 90%, без конденсата
Совместимость
UPSilon 2000 äëÿ Novell NetWare, Windows 95/98, Windows NT, Windows ME, Windows 2000, Windows XP, Linux, Free BSD
Стандарты
ISO9001, EN50091-1, UL, EN50091-2, EN61000-3-2, EN61000-3-3, FCC Class A, CE
