Аудио матрица Т-8000
|
ITC T-8000 — аудио матрица (предусилитель-коммутатор) для системы ITC серии 8000. 8 аудиовходов (4 микрофонных + 4 линейных), 4 выходных канала, приоритетное управление, функция «тревога», контроль линий громкоговорителей. Описание органов управления, подключение, технические характеристики и типовая схема.
8 входов / 4 выхода
предусилитель-коммутатор
Аудио матрица с приоритетным управлением, функцией «тревога» и контролем линий для ITC серии 8000

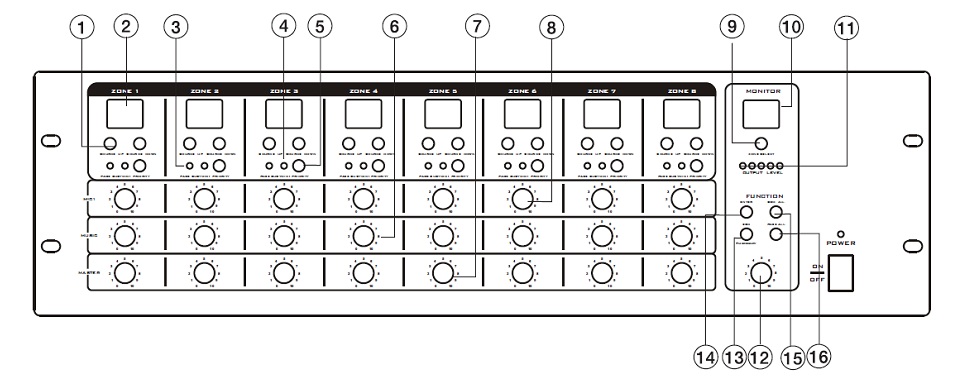

НазначениеУстройство «Аудио матрица – селектор 8х8 Т-8000» является идеальным решением для реализации мульти зонных систем оповещения, в таких местах, как развлекательные комплексы, гостиницы, спортивные сооружения, торговые центры, аэропорты и т.д. Т-8000 применяется для построения трансляционных и музыкальных систем. На вход прибора можно подавать до 9 источников звукового сигнала, каждый из которых можно направить на любой из 8 линейных выходов для дальнейшего усиления. Прибором можно управлять дистанционно при помощи микрофонных консолей Т-8000А и удаленных пейджинговых контроллеров Т-8000BW. Основные органы управления и коммутацииЛицевая панель![]() 1. Sourse Up, Sourse Down – Кнопки выбора источника звукового сигнала.Служат для выбора одного из 9 источников звукового сигнала данной зоны (1-8, L, OFF) Любые изменения вступают в силу после нажатия кнопки ENTER (14) Если подтверждение не последовало, то настройки вернуться в первоначальное положение через 10с. В случае отключения питания прибора настройки сохраняются автоматически. 2. Zone LED Display – Светодиодный индикатор источника звукового сигнала (1-8, L, OOF) 3. Pege – Светодиодный индикатор янтарного цвета. Сигнализирует о нажатии кнопки Talk на консоли Т-8000А для сообщения в данную зону. 4. MIC1 – Светодиодный индикатор синего цвета. Сигнализирует о включенном приоритете микрофонного входа MIC1 5. PRIORITY - Кнопка приоритета MIC1. Позволяет вкл/выкл функцию приоритета оповещения с MIC1 . В режиме вкл. сообщение производимое с MIC1 будет заглушать звуковые сигналы идущие с входов 1-8 и L. В режиме выкл. Будет смешиваться. Эта функция предназначена для реализации приоритетных сообщений над всеми источниками звуковых сигналов. После вкл/выкл Т-8000 состояния приоритетности не сохраняются. По умолчанию кнопка PRIORITY выключена. 6. MUSIC - Регулятор уровня громкости входного звукового сигнала. Контролирует уровень входного сигнала выбранного источника данной зоны (1-8, L) Также контроль можно осуществлять с помощью регулятора SOURCE LEVEL на удаленной панели управления T-8000BW, подключенной к этой зоне. Для этого нужно нажать кнопку ENABLE/DISAMBLE SWITCH на задней панели прибора Т-8000 . При этом регулятор становиться не активный. 7. MASTER - Регулятор уровня громкости выходного звукового сигнала. Контролирует смешанный выходной уровень сигналов данной зоны поступающих со входов 1-8, L и MIC1, кроме микрофонной консоли Т-8000А, линейного аварийного входа BGM IN и встроенной звуковой сирены FIRE ALARM. 8. MIC1 - Регулятор уровня громкости MIC1. Контролирует уровень громкости MIC1 данной зоны. 9. ZONE SELECT – Кнопка выбора зоны для мониторинга. Используется для мониторинга одной из 8 зон ,нажатие которой приводит к последовательному выбору зоны (1-8 и OFF) Подтверждения выбора производиться нажатием кнопки ENTER. Без подтверждения, настройка вернется в предыдущий режим через 10с Функция мониторинга позволяет контролировать выходной звуковой сигнал каждой зоны посредством индикатора и встроенного громкоговорителя. Это удобно при настройке удаленных зон или настройке системы. 10. MONITOR Индикатор мониторинговой зоны. Отображает номер выбранной зоны (1-8, OFF) для мониторинга. 11. OUTPUT LEVEL – Индикатор уровня громкости звукового сигнала мониторинговой зоны. Состоит из пяти светодиодов (три синих, желтый и красный) и обеспечивает визуальный контроль уровня громкости мониторинговой зоны. 12. Регулятор громкости встроенного громкоговорителя. 13. ESC/EMERGENCY - Отмена. Нажатие кнопки ESC отменят не подтвержденные изменения. В аварийном режиме является кнопкой EMERGENCY и включает наивысший приоритет MIC1. 14. ENTER – Ввод. Подтверждает изменение настроек. 15. BGM ALL – Выбор источника звукового сигнала на всех зонах одновременно. 16. PAGE ALL – Выбор приоритета MIC1 на всех зонах одновременно. Задняя панель![]() 17. Разъем сетевого провода. 18. Предохранитель 19. Переключатель напряжения питания 220/120V 20. Dip переключатель для настройки режимов работы матрицы. ![]() В режиме “Master” блок является основным и работает во всех режимах без ограничений. В режиме “Slave” работает как расширитель зон (мах 32) с ограниченными возможностями. В этом случае блок поддерживает работу только удаленных пультов T-8000BW, входов Fire Alarm, Alert, Evac и EMC in. Внимание Настраивать приоритетность прибора строго при выключенном питании. 21. Разъем EVAC/Fire System

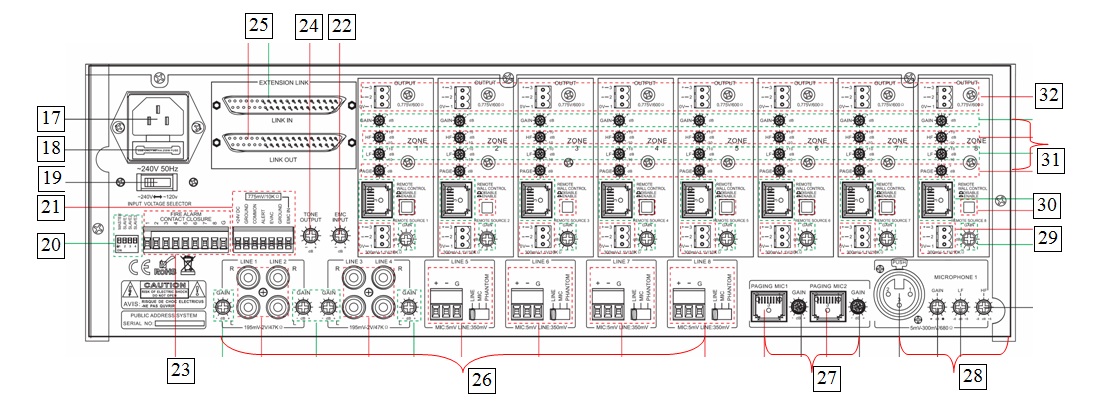

«Common + Alert» при подаче сухого контакта меняется тип встроенной сигнализации на «Полуволна». «Common + Evac» при подаче сухого контакта, тип встроенной сигнализации переключается на «Пульс». По умолчанию включено «Волна». «Ground + EMC IN» клеммы для подачи аварийного звукового сигнала (775mV/10K). Имеет высший приоритет, минуя все регуляторы громкости кроме «EMC IN» (поз. 22). После его исчезновения матрица возвращается в исходное положение автоматически. Аварийное сообщение можно прервать сигналом с MIC1. Для этого нужно нажать кнопку EMERGENCY на передней панели матрицы. 22. Регулятор уровня громкости звукового сигнала EMC IN 23. Разъем Fire Alarm

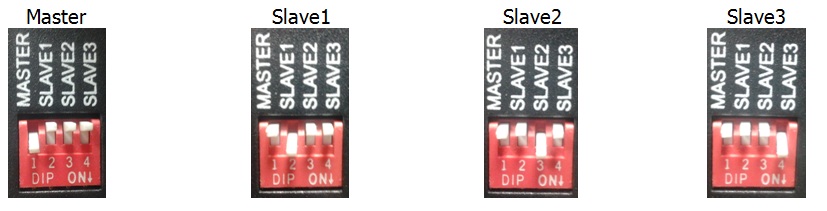

24. Регулятор уровня громкости встроенной звуковой сигнализации Fire Alarm. 25. EXTENSION LINK – Разъем для подключения матриц расширения в режиме SLAVE. 26. LINE IN - Входа для источников звукового сигнала. 1-4 линейные входа выполнены на разъемах RCA, при этом L и R смешиваются. Каждый вход имеет свой регулятор громкости сигнала Gain. 5-6 входа имеют свой переключатель чувствительности Line, Mic и Mic+Фантомное питание 48V. 27. PAGING MIC – разъем для подключения микрофонных консолей Т-8000А. Выполнен на разъеме.
28. MIC1 – Микрофонный вход выполнен на разъеме XLR. 29. REMOTE SOURCE – Дублирующий вход удаленной панели Т-8000BW. Активируется при выборе источника звукового сигнала «L». Его уровень можно регулировать ручкой «Gain». При одновременной подаче сигналы будут смешиваться. 30. REMOTE WALL CONTROL – Вход для подключения удаленной панели Т-8000BW.
31. Регуляторы для каждой зоны: «Page» – регулятор уровня звукового сигнала консоли Т-8000А «LF» - регулятор уровня низких частот. «HF» - регулятор уровня высоких частот. «Gain» - регулятор уровня громкости выходного сигнала. 32. OUTPUT – Линейный выход каждой зоны для дальнейшего подключения к усилителям мощности. Порядок подключения и функционирование
Технические характеристики

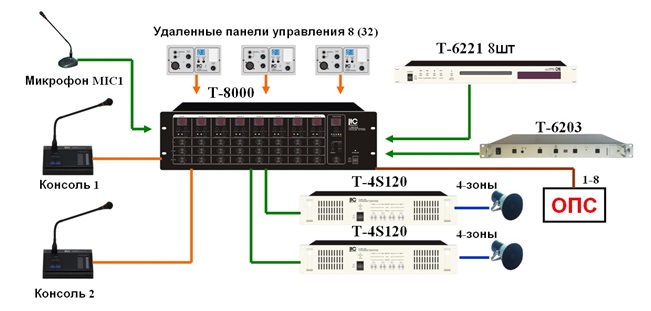

Типовая схема включения![]() Видео обзор аудио матрицы Т-8000 | |||||||||||||||||||||||||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||||||||||||||||||||||||
| Просмотров: 3030 | | | |||||||||||||||||||||||||||||||||||||||||||||||||



«Batt supply» клеммы аварийного питания DC 24V, 2A. При пропадании 220V матрица автоматически переключается в режим аварийного питания.
Сухие контакты пожарной сигнализации 1-8 зоны соответственно. При подаче сухого контакта на G + 1-8 срабатывает встроенная сигнализация, которая звучит в зоне соответствующей сухому контакту. Имеет приоритет перед всеми входами кроме EMC IN и MIC1 после нажатия кнопки EMERGENCY на передней панели. При исчезновения сигналов с EMC IN и MIC1 сигнализация продолжает работать. Так же после снятия сухого контакта матрица возвращается в исходное положение.
RJ-45. К матрице можно подключить 2 консоли. Каждый вход имеет свой регулятор уровня сигнала микрофона. Приоритет между консолями работает по принципу «кто первый встал того и тапки».
