Вызывная панель с видео камерой T-6733

Назначение

Вызывная панель с видео камерой T-6733 предназначена для работы в IP системе ITC ESCORT. Используется для построения систем автоматического аварийного оповещения и музыкальной трансляции на базе дополнительного оборудования.

Панель работает по ЛВС и обеспечивает дуплексную (двухстороннюю) связь с другими устройствами IP системы. При помощи вызывной панели оператор может связаться с: микрофонными консолями, пейджинговыми панелями, вызывными панелями. Вызов устройств осуществляется при помощи нажатия кнопки на лицевой панели устройства. В панель встроен 5 Вт динамик и 20 Вт усилитель к которому можно подключить низкоомные громкоговорители.

Панель работает только в составе IP системы при включенном сервере (компьютере). Номер панели и IP адрес настраивается с помощью программного обеспечения T-6700R.

Все переговоры и выполняемые действия на вызывной панели могут быть записаны на сервере (компьютере). С помощью программного обеспечения T-6700R можно вести полный мониторинг (прослушивание) вызывной панели.

В устройстве есть выходной сухой контакт, вызывную панель можно синхронизировать с системой: контроля доступа, видеонаблюдения и т.д.

Панель выполнена во влагонепроницаемом, вандалозащищенном металлическом корпусе. Предназначена для уличного накладного монтажа.

Основные органы управления и коммутации

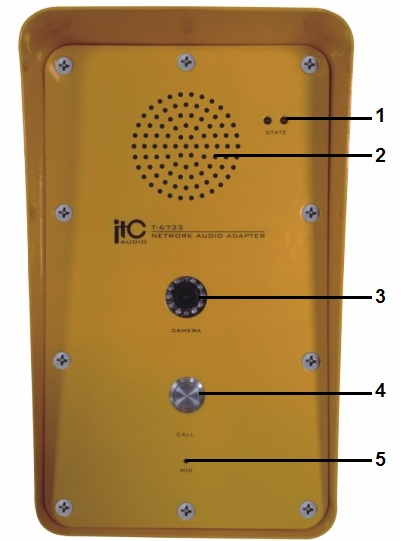

Передняя панель

1. Индикаторы – отображают работу устройства.

2. Встроенный динамик – номинальная мощность 5 Вт.

3. Встроенная видео камера

4. Кнопка CALL – предназначена для двусторонней связи (Программируется с помощью программного обеспечения T-6700R). При нажатии осуществляется вызов запрограммированного устройства.

5. MIC – Встроенный микрофон.

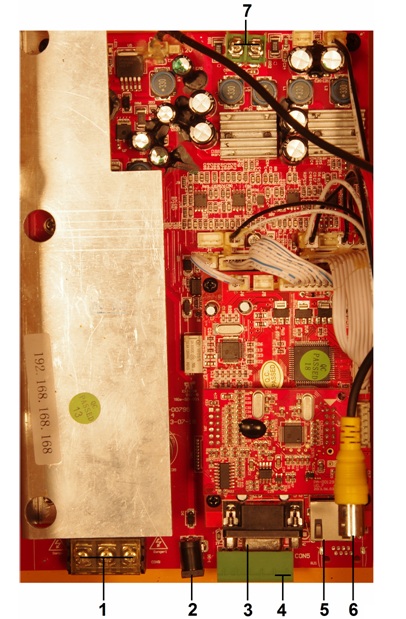

Внутренняя панель

1. Клеммы питания 220В – клеммы для подключения штатного кабеля 220В (провод питания поставляется в комплекте с устройством).

2. Разъем питания 24В - Разъем для подключения адаптера DC 24V (не поставляется в комплекте с устройством).

3. Разъем TERMINAL – COM порт выполнен на разъеме DE9,предназначен для подключения к компьютеру по средству 232 протокола. (Кабель специализированный, со встроенной микросхемой).

4. Клемма SHORT OUT – Выход сухого контакта (Импульс сухой контакт появляется в момент нажатия кнопки поз.4 на передней панели).

5. Разъем TERMINAL – COM порт выполнен на разъеме DE9,предназначен для подключения к компьютеру по средству 232 протокола. (Кабель специализированный, со встроенной микросхемой).

6. Разъем LAN IN – Предназначен для подключения к локальной сети (RJ-45).

7. Клемма SPEAK OUT – аудио выход предназначен для подключения низкоомных громкоговорителей мощностью не менее 20Вт.

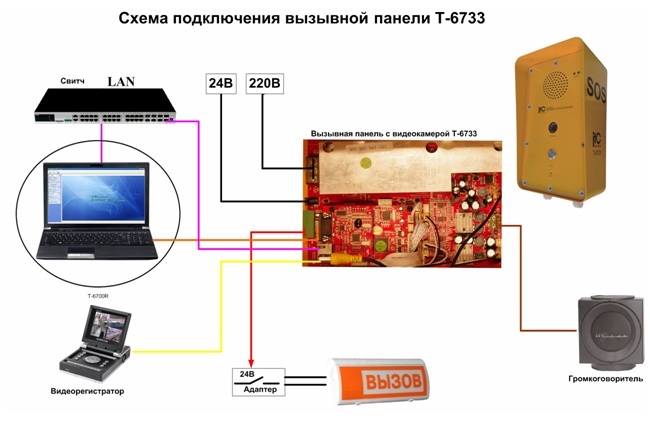

Порядок подключения

1. Установите панель в месте, откуда будет осуществляться трансляция.

2. Подключите питание к разъему поз.1 или поз. 2 панели (Питание осуществляется от 220В или 24В ).

3. Разъем поз.5 соедините со свитчем (локальной сетью).

4. В программе T-6700R настройте сетевые параметры.

5. Добавьте устройство в список терминалов, программы T-6700R.

Настройка сетевых параметров

По умолчанию всем устройствам системы заданы одинаковые сетевые настройки:

Addr: 192.168.168.168

Mask: 255.255.0.0

Gate: 0.0.0.0

Serv: 192.168.168.254

Для работы системы необходимо изменить сетевые настройки:

Сетевые настройки можно изменить только с помощью программного обеспечения T-6700R. (Смотрите инструкцию T-6700R)

Технические характеристики

Распайка кабеля RJ-45

скачать инструкцию на вызывную панель с видео камерой T-6733
