Назначение

Микрофонная консоль T-6702 предназначена для работы в IP системе ITC ESCORT. Используется для построения систем автоматического аварийного оповещения и музыкальной трансляции на базе дополнительного оборудования.

Консоль работает по ЛВС и обеспечивает дуплексную (двухстороннюю) связь с другими устройствами IP системы. При помощи данной консоли оператор может связаться с любым устройством IP системы. Микрофонная консоль совмещает в себе функции селектора зон, mp3 проигрывателя и микрофона. В консоль встроен 2 Вт динамик.

Возможности консоли:

1. Выбор конкретных зон.

2. Выбор группы зон.

3. Выбор всех зон.

4. Воспроизведение mp3 файлов.

5. Оповещение с микрофона в выбранных направлениях.

6. Обратная связь с назначенным (заранее запрограммированным) устройством.

Консоль работает только в составе IP системы при включенном сервере (компьютере). Номер консоли и список mp3 проигрывателя настраивается с помощью программного обеспечения T-6700R.

Все переговоры и выполняемые действия на микрофонной консоли могут быть записаны на сервере (компьютере). С помощью программного обеспечения T-6700R можно вести полный мониторинг (прослушивание) микрофонной консоли.

Консоль выполнена в металлическом  корпусе, настольного исполнения.

Основные органы управления и коммутации

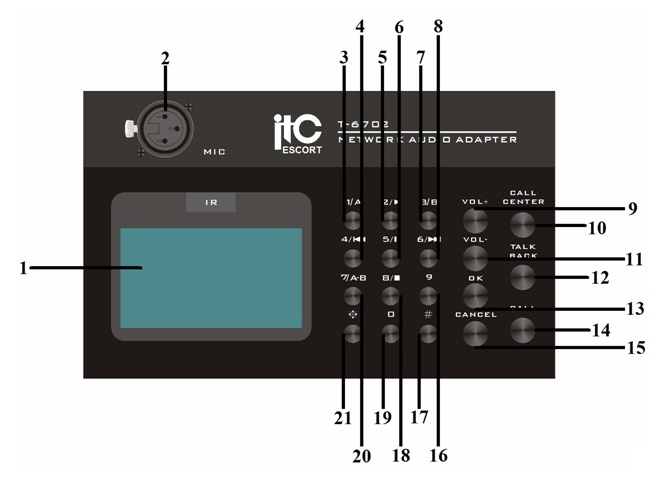

Передняя панель

1. Дисплей – предназначен для отображения информации.

2. Разъем MIC - Разъем для подключения микрофона (XLR3F).

3. Кнопка 1/А – предназначена для ввода цифровых значений (например: ввод ID, выбор зон, выбор функции, номер аудио файла), в режиме mp3 плеера используется для задания точки начала воспроизведения аудио файла.

4. Кнопка 4/« – предназначена для ввода цифровых значений (например: ввод ID, выбор зон, выбор функции, номер аудио файла), в режиме mp3 плеера используется для возврата к предыдущему треку.

5. Кнопка 2/> - предназначена для ввода цифровых значений (например: ввод ID, выбор зон, выбор функции, номер аудио файла), в режиме mp3 плеера используется для начала воспроизведения трека.

6. Кнопка 5/|| - предназначена для ввода цифровых значений (например: ввод ID, выбор зон, выбор функции, номер аудио файла), в режиме mp3 плеера используется для паузы трека.

7. Кнопка 3/В – предназначена для ввода цифровых значений (например: ввод ID, выбор зон, выбор функции, номер аудио файла), в режиме mp3 плеера используется для задания точки окончания аудио файла

8. Кнопка 6/» – предназначена для ввода цифровых значений (например: ввод ID, выбор зон, выбор функции, номер аудио файла), в режиме mp3 плеера используется для перехода к следующему треку.

9. Кнопка VOL+ - предназначена для повышения уровня громкости микрофонной консоли.

10. Кнопка CALL CENTER – предназначена для двусторонней связи (Программируется с помощью программного обеспечения  T-6700R). При нажатии осуществляется вызов запрограммированного устройства.

11. Кнопка VOL- - предназначена для понижения уровня громкости микрофонной консоли.

12. Кнопка TALK BACK – предназначена для осуществления двусторонней связи с другими устройствами IP системы (например: T-6703, T-6702, T-6712 …..). После нажатия TALK BACK вводится номер IP устройства, с которым нужно установить двустороннюю связь, подтверждение вызова осуществляется кнопкой  OK.

13. Кнопка OK – предназначена для подтверждения выполняемых действий.

14. Кнопка CALL – предназначена для выбора одного, нескольких или группы устройств IP системы и передачи в них принудительного речевого сообщения. После нажатия CALL вводится номер IP устройства, для выбора нескольких устройств используется кнопка #, служащая знаком добавления (+), для начала трансляции нажмите  OK.

15. Кнопка CANCEL - предназначена для отмены выполняемых действий.

16. Кнопка 9 - предназначена для ввода цифровых значений (например: ввод ID, выбор зон, выбор функции, номер аудио файла).

17. Кнопка # -  предназначена для нескольких функций: 1) При нажатии отображает IP адрес, имя и состояние устройства. 2) При нажатии в режиме CALL служит знаком добавления (+).

18. Кнопка 8/• - предназначена для ввода цифровых значений (например: ввод ID, выбор зон, выбор функции, номер аудио файла), в режиме mp3 плеера используется для полной остановки музыкальной трансляции.

19. Кнопка 0 - предназначена для ввода цифровых значений (например: ввод ID, выбор зон, выбор функции, номер аудио файла).

20. Кнопка 7/А-В - предназначена для ввода цифровых значений (например: ввод ID, выбор зон, выбор функции, номер аудио файла), в режиме mp3 плеера используется для зацикливания (повтора) аудио файла.

21. Кнопка * - предназначена для нескольких функций: 1) Возврат на один уровень назад      2) При нажатии * и OK входит в меню изменения сетевых настроек устройства (IP адрес, маска, основной и дополнительный шлюз). При входе в меню устройство запросит пароль, введите 638888.

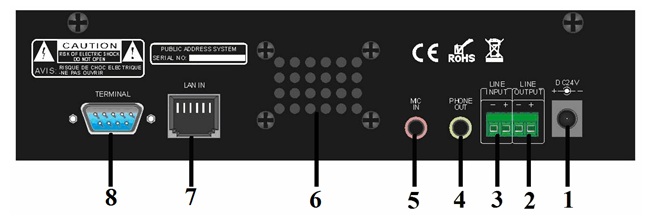

Задняя панель

1. Разъем питания - Разъем для подключения штатного адаптера DC24V (Поставляется в комплекте с устройством).

2. Клемма LINE OUTPUT - Линейный аудио выход. Предназначен для подключения к аудио устройству, например к усилителю.

3. Клемма LINE INPUT - Линейный аудио вход. Предназначен для подключения дополнительного аудио устройства, например, CD-проигрывателя, тюнера и т.п.

4. Разъем PHONE OUT – Разъем для подключения наушников. (Выход MiniJack 3.5 мм)

5. Разъем MIC IN - Разъем для подключения микрофона. (Вход MiniJack 3.5 мм)

6. Встороеннный динамик – номинальная мощность 2 Вт.

7. Разъем LAN IN – Предназначен для подключения к локальной сети (RJ-45)

8. Разъем TERMINAL  – COM порт  выполнен на разъеме DE9,предназначен для подключения к компьютеру по средству 232 протокола. (Кабель специализированный, со встроенной микросхемой).

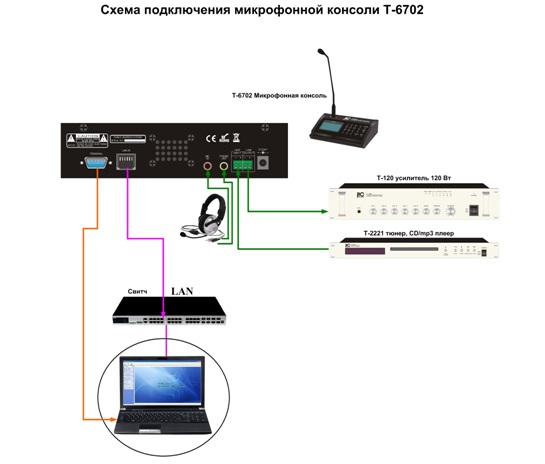

Порядок  подключения

1. Расположите консоль в месте, откуда будет осуществляться трансляция.

2. Подключите адаптер 24В к разъему поз.1  консоли (вход напряжения питания 24В).

3. Разъем поз.6 соедините со свитчем (локальной сетью).

4. При необходимости подключите внешний источник, к разъему поз.3.

5. Настройте сетевые параметры.

6. Добавьте устройство в список терминалов, программы T-6700R.

Настройка сетевых параметров

По умолчанию всем устройствам системы заданы одинаковые сетевые настройки:

Addr: 192.168.168.168

Mask: 255.255.0.0

Gate: 0.0.0.0

Serv: 192.168.168.254

Для работы системы необходимо изменить сетевые настройки:

Важно! Устройства не должны иметь одинаковые IP адреса.

Способы изменения настроек:

1. С помощью программного обеспечения T-6700R. (Смотрите инструкцию  T-6700R)

2. С помощью кнопок расположенных на передней панели микрофонной консоли.

Для перехода в меню сетевых настроек необходимо нажать * и OK, затем введите пароль: 638888.

В строке Addr присвойте такой IP адрес, который не используется в вашей локальной сети (рекомендуем узнать у системного администратора свободные IP адреса).

В строки Mask, Gate, Serv введите сетевые параметры вашего компьютера (Сервера).

Для сохранения настроек нажмите OK.

После настройки сетевых параметров необходимо добавить устройство в список терминалов, программы T-6700R и задать вызывной номер.

Меню функций

Для входа в меню нажмите кнопку OK затем введите логин: 001, нажмите OK для подтверждения.

Меню функций:

Функция Talkback дублирует кнопку TALK BAC на передней панели   –  предназначена для осуществления двусторонней связи с другими устройствами IP системы (например: T-6703, T-6702, T-6712 …..). После нажатия  TALK BACK вводится номер IP устройства, с которым нужно установить двустороннюю связь, подтверждение вызова осуществляется кнопкой  OK.

Функция Speak дублирует кнопку CALL – предназначена для выбора одного, нескольких или группы устройств IP системы и передачи в них принудительного речевого сообщения. После нажатия  Speak вводится номер IP устройства, для выбора нескольких устройств используется кнопка #, служащая знаком добавления (+), для начала трансляции нажмите  кнопку  OK.

Функция Program – предназначена для запуска MP3 проигрывателя.

Функция Control – предназначена для контроля (отслеживания) воспроизводящихся mp3 файлов.

Функция Logoff – предназначена для выхода из вашего логина (Используется для предотвращения несанкционированного доступа к устройству).

Технические  характеристики

Распайка кабеля RJ-45
