Телефонный интерфейс Т-6210

Назначение

Телефонный интерфейс Т-6210 (далее – блок) входит в состав системы оповещения “ITC-ESCORT” и используется для построения систем автоматического аварийного оповещения и музыкальной трансляции на базе дополнительного оборудования.

Данный блок является преобразователем телефонного сигнала в стандартный линейный аудио сигнал. Блок предназначен для организации громкоговорящей связи т. е передачи сообщения с телефонной трубки до громкоговорителя. Для этого данный блок должен быть подключен к телефонной станции (см. Примечание 1). С любого телефонного аппарата, подключенного к этой же станции можно дозвониться до данного блока. Передаваемое сообщение появляется на выходе данного блока в виде линейного сигнала и при помощи подключенного усилителя поступает на линию громкоговорителей.

Также к данному блоку можно подключить микрофон, при помощи которого можно вклиниться в установившуюся телефонную связь.

При установлении соединения на выходе блока формируется контрольный сухой контакт, для управления дополнительными блоками. Блок снабжен контрольным мониторным громкоговорителем.

Питание данного блока осуществляется от переменного напряжения 220В.

Конструктивно блок выполнен в рэковом 19’ корпусе, предназначенном для монтажа в стандартный электротехнический шкаф.

Работа

Автоматический режим

Режим активизируется нажатием кнопки 3 (manual/auto) в режим AUTO. При поступлении с АТС сигнала вызова загорается индикатор (режим дозвона). Устройство принимает звонок и автоматически соединяется с усилителем. Для завершения связи, на телефонной станции (аппарате) с которой Вы говорили, нажмите “0”.

Ручной режим

Режим используется для отладки системы, когда необходимо видеть поступление вызова без трансляции по линиям, либо просто для отмены вызова. Активизируется нажатием кнопки 3 (manual/auto) в режим manual непосредственно в момент поступления вызова. При поступлении с АТС сигнала вызова загорается индикатор.

Основные органы управления и коммутации

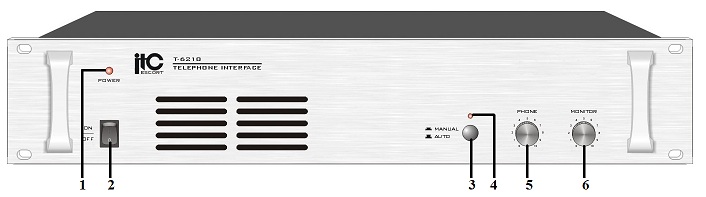

Передняя панель

1. Индикатор включения питания - индикатор загорается при включении питания.

2. Кнопка POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.

3. Кнопка manual/auto (ручной/авто) – Выбор режима работы устройства.

4. Индикатор работы - индикатор загорается при нормальном функционировании.

5. Регулятор volume - Используется для настройки громкости Вашего ответа в линию.

6. Регулятор monitor - Используется для настройки громкости ответа абонента из встроенного громкоговорителя.

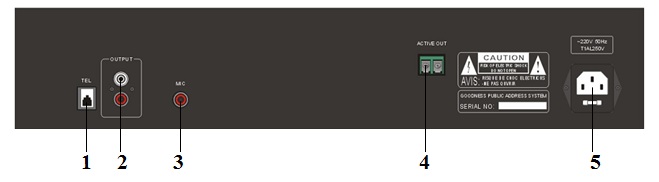

Задняя панель

1. Разъем tel – Вход от телефонной станции (RJ11).

2. Разъемы output – Линейные выходы (RCA).

3. Разъем mic – Микрофонный вход и встроенный микрофон для ответа абоненту (TRS).

4. Разъем active out – Выход управляющего сигнала «сухой контакт» (TRS).

5. Разъем питания - Гнездо для подключения шнура сети переменного тока.

Порядок подключения и функционирование

1. Установите блок в электротехнический шкаф таким образом, чтобы оставался удобный доступ к клеммам. Рекомендуется ориентировать блок в шкафу таким образом, чтобы длина вводов и выводов напряжения питания сети 220В переменного тока была минимальной и не пересекалась с низковольтными цепями внутри шкафа.

2. Подключите шнур сети переменного тока поз.5блока (вход напряжения питания 220В).

3. Разъему поз.2 соедините с телефонной линией.

4. Разъем поз.4 соедините с линейным входом усилителя (или микшера).

5. К разъему поз.3 подключите микрофон.

6. Внимание

   При работе с блоком соблюдайте меры безопасности. Все подключения необходимо проводить при выключенном автомате, через который напряжение питание подается на данный блок.

7. Включите питание сетевым выключателем поз.2. на передней панели. При этом должен загореться светодиод поз. 1.

8. Отрегулируйте уровень сигнала при помощи ручки поз. 4.

9. Отрегулируйте громкость встроенного монитора при помощи ручки поз. 5.

Технические характеристики

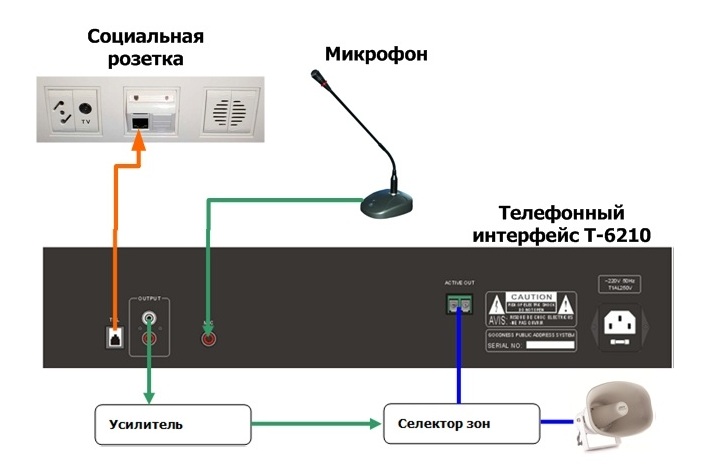

Типовая схема включения

Внимание:

1. По завершении передачи сообщения в линию, нажмите “0”. Система автоматически положит трубку (завершит трансляцию).

2. Если в течении 38 сек. не происходит дозвона, система автоматически положит трубку.

3. Если в режиме трансляции сообщения, с телефонной трубки в систему не поступает сообщение в течении 64 сек., система автоматически повесит трубку.

4. Если положить трубку не нажав “0”, система автоматически положит трубку после троекратного сигнала занято (Busy tone).

Телекоммуникационный стандарт (требования предъявляемые к рабочей вызывной телефонной станции):

- Головная станция поддерживает DTMF стандарт.

- Вызывная станция (телефонная линия) поддерживает DTMF стандарт.

- Телефонные линии не требуют обязательного заземления по питанию.

- Прибор работает с офисными АТС.
