Назначение
Распределитель аудио сигнала Т-6208 (далее – блок) входит в состав системы оповещения “ITC-ESCORT” и используется для построения систем автоматического аварийного оповещения и музыкальной трансляции на базе дополнительного оборудования.
Данный блок распределяет аудио сигнал с 1-го входа на 6 выходов. К входу данного блока подключается какой-либо аудио источник, к выходу до 6-ти усилителей.
Назначением данного блока является размножение одного сигнала на 6 других, с таким же уровнем. Данный блок чаще всего используется в схемах, с большим количеством усилителей.
Питание данного блока осуществляется от переменного напряжения 220В.
Конструктивно блок выполнен в рэковом 19’ корпусе, предназначенном для монтажа в стандартный электротехнический шкаф.
Основные органы управления и коммутации

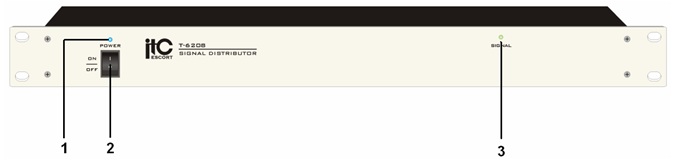

Передняя панель
-
Индикатор включения питания - индикатор загорается при включении питания.
-
Кнопка POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.
-
Индикатор signal (сигнал) – индикатор наличия сигнала на входе.

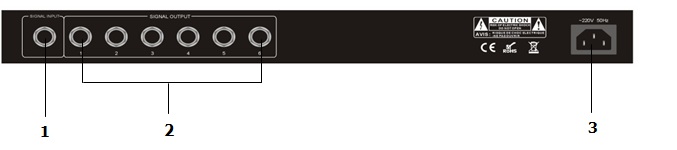

Задняя панель
-
Разъем signal input – Линейный вход (jack 6.3 mono).
-
Разъемы signal output – Линейные выходы (jack 6.3 mono).
-
Разъем питания - Гнездо для подключения шнура сети переменного тока.
Порядок подключения и функционирование
-
Установите блок в электротехнический шкаф таким образом, чтобы оставался удобный доступ к клеммам. Рекомендуется ориентировать блок в шкафу таким образом, чтобы длина вводов и выводов напряжения питания сети 220В переменного тока была минимальной и не пересекалась с низковольтными цепями внутри шкафа.
-
Подключите шнур сети переменного тока поз.3 блока (вход напряжения питания 220В).
-
К линейному входу поз.1 подключите выход звукового источника.
-
К клеммам поз.2 подключите линейные входы усилителей.
-
ВНИМАНИЕ: При работе с блоком соблюдайте меры безопасности. Все подключения необходимо проводить при выключенном автомате, через который напряжение питание подается на данный блок.
-
Включите питание сетевым выключателем поз.2. на передней панели. При этом должен загореться светодиод поз. 1.
Технические характеристики
|
Напряжение питания
|
220 (+10% -15%) В АС, 50 Гц
|
|
Потребляемая мощность
|
20 Вт
|
|
Уровень сигнала на линейном входе
|
1В/10кОм
|
|
Количество выходов
|
6
|
|
Температура функционирования
|
+1°C +50°C
|
|
Относительная влажность
|
Не более 90 %
|
|
Габаритные размеры
Высота в Unit (1 Unit = 44 mm)
|
484*127*44 мм
1
|
|
Вес
|
2 кг
|

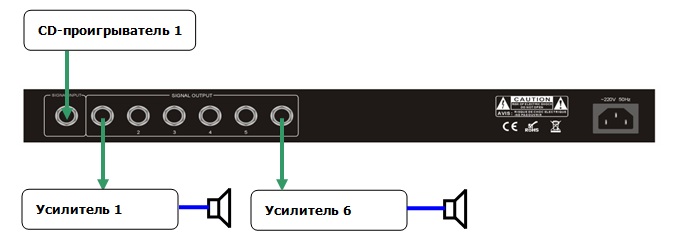

Типовая схема включения
