Назначение
Настольный микрофон Т-521 входит в состав системы оповещения “ITC-ESCORT” и используется для построения систем аварийного оповещения на базе дополнительного оборудования. Микрофон предназначен для подачи речевых объявлений. При включении микрофона звучит сигнал привлечения внимания. Уровни микрофонного сигнала и сигнала привлечения внимания регулируются при помощи регуляторов на задней панели. На передней панели имеются световые индикаторы, отражающие работоспособность микрофона контроль питания. Данный микрофон комплектуется микрофонным шнуром и адаптером постоянного напряжения 12В, а также дополнительной кроной от которой осуществляется питание микрофона.

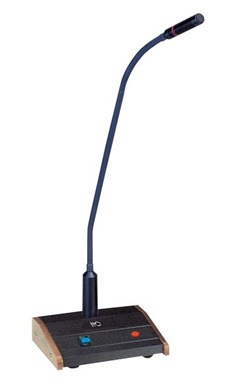

Конструктивно блок выполнен в виде подставки настольного исполнения и микрофона на гибкой шее, снабженного XLR-разъемом и соединяющегося с этой подставкой. Микрофон снабжен светящимся кольцом и ветрозащитным чехлом.
Основные органы управления и коммутации T-521
Передняя панель
1. РАЗЪЕМ XLRF – Разъем для подключения микрофона на гибкой шее.
2. ИНДИКАТОР MIC – Индикатор включения микрофона.
3. ИНДИКАТОР POWER – Индикатор включения питания.
4. КНОПКА ON/OFF – Кнопка включения/выключения микрофона.
Задняя панель
1. КНОПКА ON/OFF – Включение/выключение питания.
2. РАЗЪЕМ AC 12V – Разъем для подключения шнура адаптера.
3. РЕГУЛЯТОР VOL MIC – Регулятор уровня микрофонного сигнала (под отвертку).
4. РЕГУЛЯТОР VOL CHIME – Регулятор уровня сигнала привлечения внимания (под отвертку).
5. РАЗЪЕМ XLRF – Разъем для подключения микрофонного шнура.
Порядок подключения и функционирование:
1. Подключите адаптер питания или вставьте крону. Для установки кроны снимите крышку,находящуюся в нижней части подставки (+кроны соединяется с + выводом, - кроны соединяется с - выводом).
ВНИМАНИЕ: Не используйте одновременно крону и адаптер.
2. Вставьте микрофон на гибкой шее в подставку передней панели.
3. Подключите аудио кабель к разъему микрофонной подставки.
4. Подключите аудио кабель к микрофонному входу усилителя (микшера).
5. Включите питание кнопкой в положение ON.
6. Отрегулируйте уровни микрофонного сигнала и сигнала привлечения внимания регуляторами
Технические характеристики
|
Частотный диапазон
|
50 Гц - 13.5 кГц
|
|
Импеданс
|
600 Ом
|
|
Частотный диапазон
|
50-12кГц
|
|
Импеданс
|
600Ом
|
|
Чувствительность
|
-62дБ
|
|
Питание
|
+9 В, 1 батарея
|
|
Вес
|
1.4 кг
|
Установочные размеры
