 Звуковой прожектор SW-20Т
Назначение
Звуковой прожектор SW-20T используется в трансляционных системах. Отличительной особенностью прожектора является узкая диаграмма направленности и высокое звуковое давление, что эффективно для озвучивания длинных и узких коридоров. Прожектор имеет дополнительное крепление, позволяющее применять его для накладного настенного монтажа, выполнен в пластиковом корпусе.. Прожектор имеет широкую АЧХ, что позволяет использовать его для фонового музыкального озвучивания.
Отличительной особенностью является качественное воспроизведение звуковой информации.

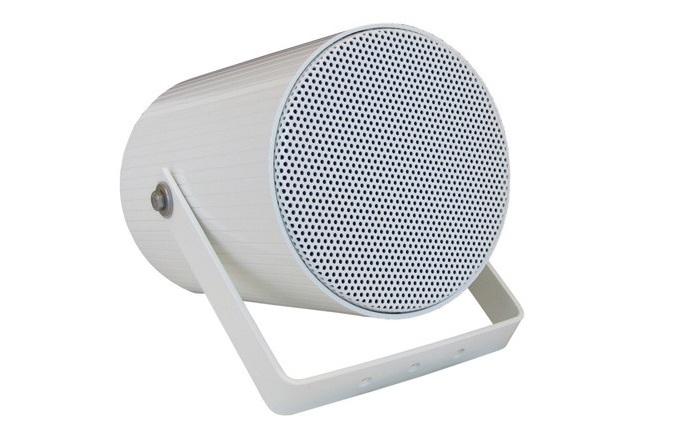

Внешний вид прожектора
Особенности функционирования
Данный прожектор снабжен трансформатором. В режиме трансформаторного согласования, подключается к высоковольтному выходу трансляционного усилителя. Для увеличения мощности может использоваться несколько прожекторов, которые подключаются к выходу усилителя или коммутатора (селектора) параллельно. Суммарная мощность прожекторов не должна превышать мощности усилителя.
Подключение звукового прожектора
Звуковой прожектор имеет встроенный трансформатор с отводами, для установки (градации) различных значений мощности:
|
Цвет провода
|
Выходная мощность (Вт) (W)
|
|
Красный (Red)
|
20 Вт (W)
|
|
Желтый (Yellow)
|
10 Вт (W)
|
|
Зеленый (Green)
|
5 Вт (W)
|
|
Синий (Blue)
|
COM (общий)
|

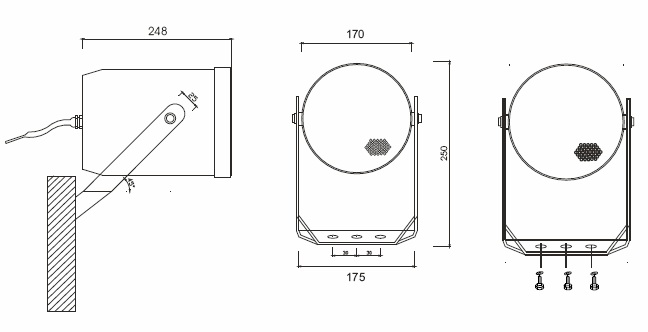

Габаритные размеры звукового прожектора

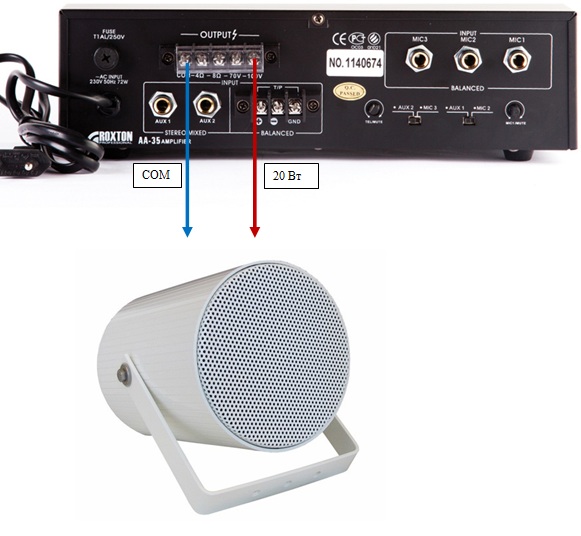

Подключение звукового прожектора
Технические характеристики
|
Мощность прожектора на 100В
|
20Вт
|
|
Градация мощности на 100В
|
20/10/5Вт
|
|
Импеданс прожектора (полной мощности)
|
500 Ом
|
|
Импеданс прожектора (половины мощности)
|
1000 Ом
|
|
Чувствительность (SPL. 1Вт/1м)
|
92дБ
|
|
Звуковое давление (SPL на максимальной мощности)
|
105 дБ
|
|
Частотный диапазон
|
110Гц - 15кГц
|
|
Угол раскрыва
|
Для 1/4/8кГц – 180°/ 90°/ 80°
|
|
Степень IP
|
IP-41
|
|
Материал корпуса / цвет
|
Пластик / белый
|
|
Габаритные размеры
|
Ф170мм*248мм
|
|
Вес
|
1.5 кг
|

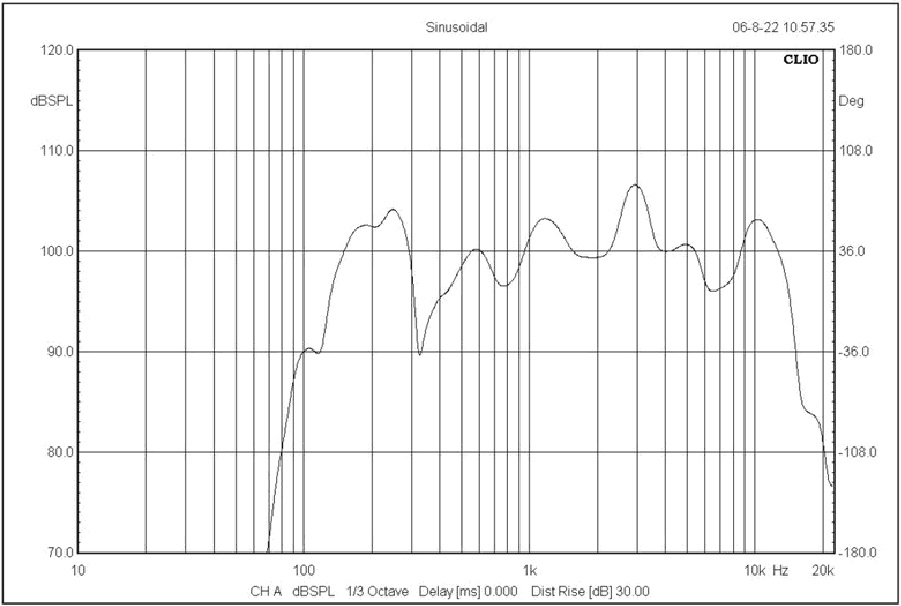

Амплитудно частотные характеристики звукового прожектора

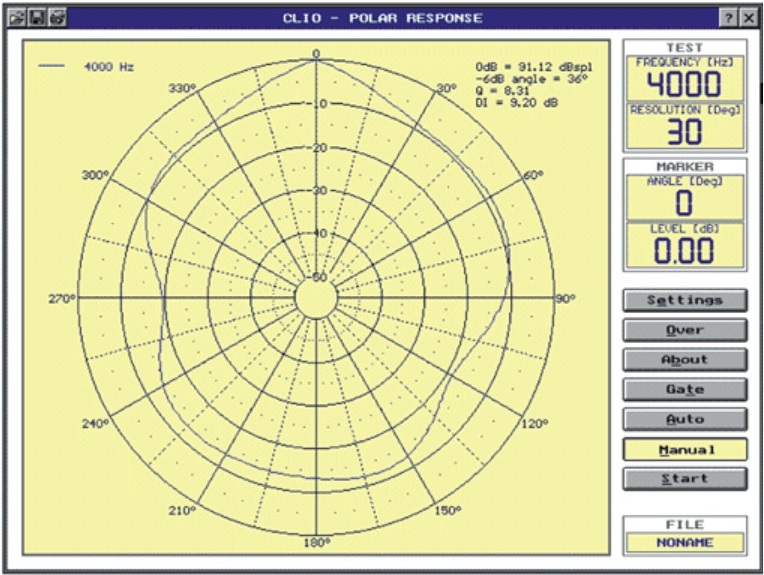

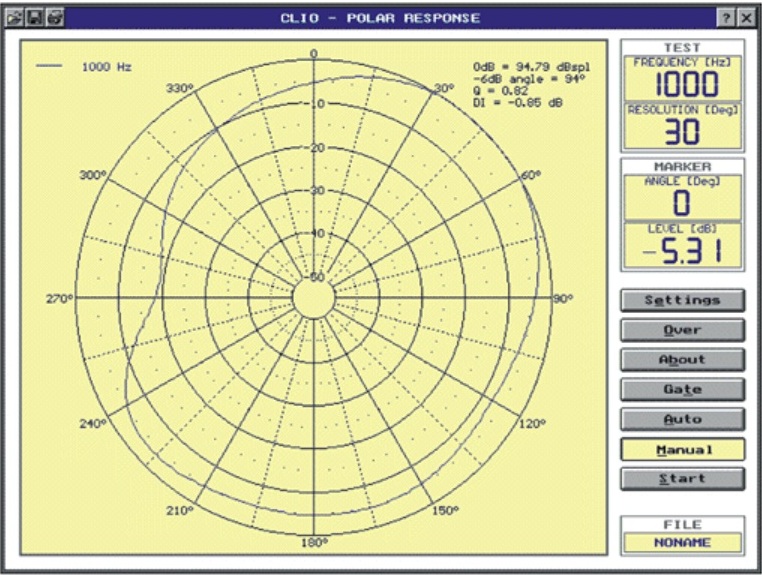

Диаграмма направленности громкоговорителя на разных частотах
|
