Расчет громкоговорителей

Расчёт громкоговорителей — электроакустический расчёт СОУЭ: сколько речевых оповещателей нужно, какой мощности и с каким шагом расставить, чтобы обеспечить нужный уровень звука и разборчивость речи по всей площади.

Порядок расчёта — коротко

Электроакустический расчёт идёт по одной логике независимо от типа громкоговорителя: от исходных данных и выбора оповещателя — к площади, которую он озвучивает, числу и шагу расстановки и проверке результата по действующим нормам.

Тракт электроакустического расчёта: от исходных данных и выбора громкоговорителя — к площади покрытия, шагу расстановки и проверке уровня звука и разборчивости по СП 3.13130.2026 (пп. 6.7, 6.11); при неудовлетворительной проверке возвращаются к выбору ГГ

По каким нормам проверяют

Уровень звука и разборчивость речи нормирует СП 3.13130.2026: сигнал оповещения должен превышать эквивалентный уровень постоянного шума не менее чем на 15 дБ (речевые сообщения — не менее чем на 10 дБ) и быть не ниже 65 дБА на высоте 1,5 м (п. 6.7); разборчивость считается удовлетворительной при шуме ≤ 65 дБА, превышении сигналом шума ≥ 10 дБ и расстоянии между оповещателями ≤ 6 м (однонаправленные) или ≤ 12 м (двунаправленные) — на ≥ 90 % площади (п. 6.11).

Методика и формулы

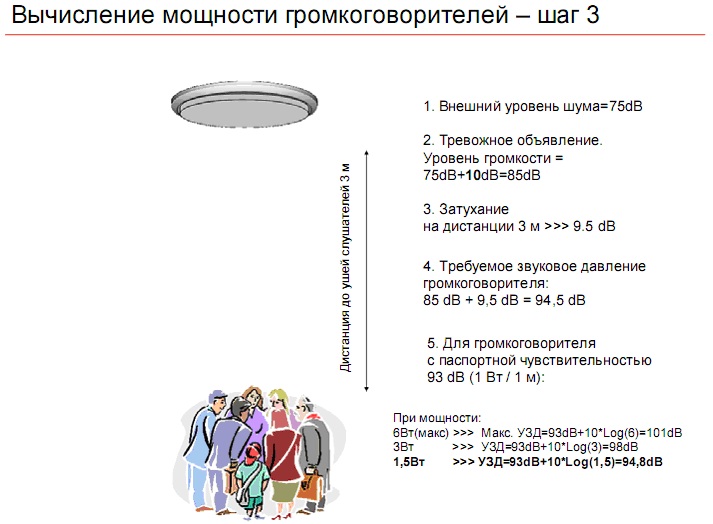

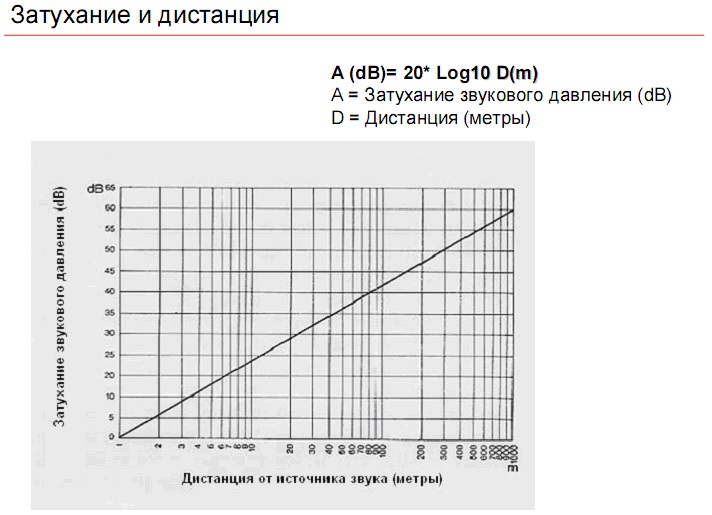

Ниже — рабочая методика электроакустического расчёта громкоговорителей с формулами и графиками расстановки. Готовые программы расчёта и полную версию методики можно скачать по ссылкам внизу.

Расчет громкоговорителей

Расчет громкоговорителей — 2

Расчет громкоговорителей — 3

Расчет громкоговорителей — 4

Расчет громкоговорителей — 5

Расчет громкоговорителей — 6

Расчет громкоговорителей — 7

Расчет громкоговорителей — 8

Расчет громкоговорителей — 9

Расчет громкоговорителей — 10

Расчет громкоговорителей — 11
Расчет громкоговорителей — 12

Расчет громкоговорителей — 13

Расчет громкоговорителей — 14

Расчет громкоговорителей — 15

Расчет громкоговорителей — 16

Расчет громкоговорителей — 17

Расчет громкоговорителей — 18
