Российская распределенная система пожарного оповещения и трансляции ROXTON 8000
Система оповещения ROXTON 8000 принадлежит группе компаний ESCORT, разработана и произведена в России. Система воплотила в себе предыдущий 20 летний опыт компании в области разработки и внедрения систем оповещения
Назначение системы
Система оповещения ROXTON 8000 – широкая линейка блоков, выполненных на базе современных цифровых (микропроцессорных) технологий и комплектующих, функционирующих как самостоятельно, так и под управлением программного обеспечения. Каждый из блоков системы является полноценным законченным решением. На базе блоков системы ROXTON 8000 можно строить эффективные системы оповещения, решать практически любой круг задач связанных с оповещением людей о пожаре и чрезвычайных ситуациях.
Возможности системы
На базе данной системы можно строить эффективные решения:
- Локальные малобюджетные системы оповещения (ЛСО);
- Централизованные зональные системы оповещения;
- Системы оповещения и управления эвакуацией (СОУЭ) 3, 4 типов;
- Распределенные системы оповещения и управления эвакуацией (СОУЭ) с возможностью дистанционного контроля и управления 3, 4, 5 типов;
- Системы громкоговорящей связи.

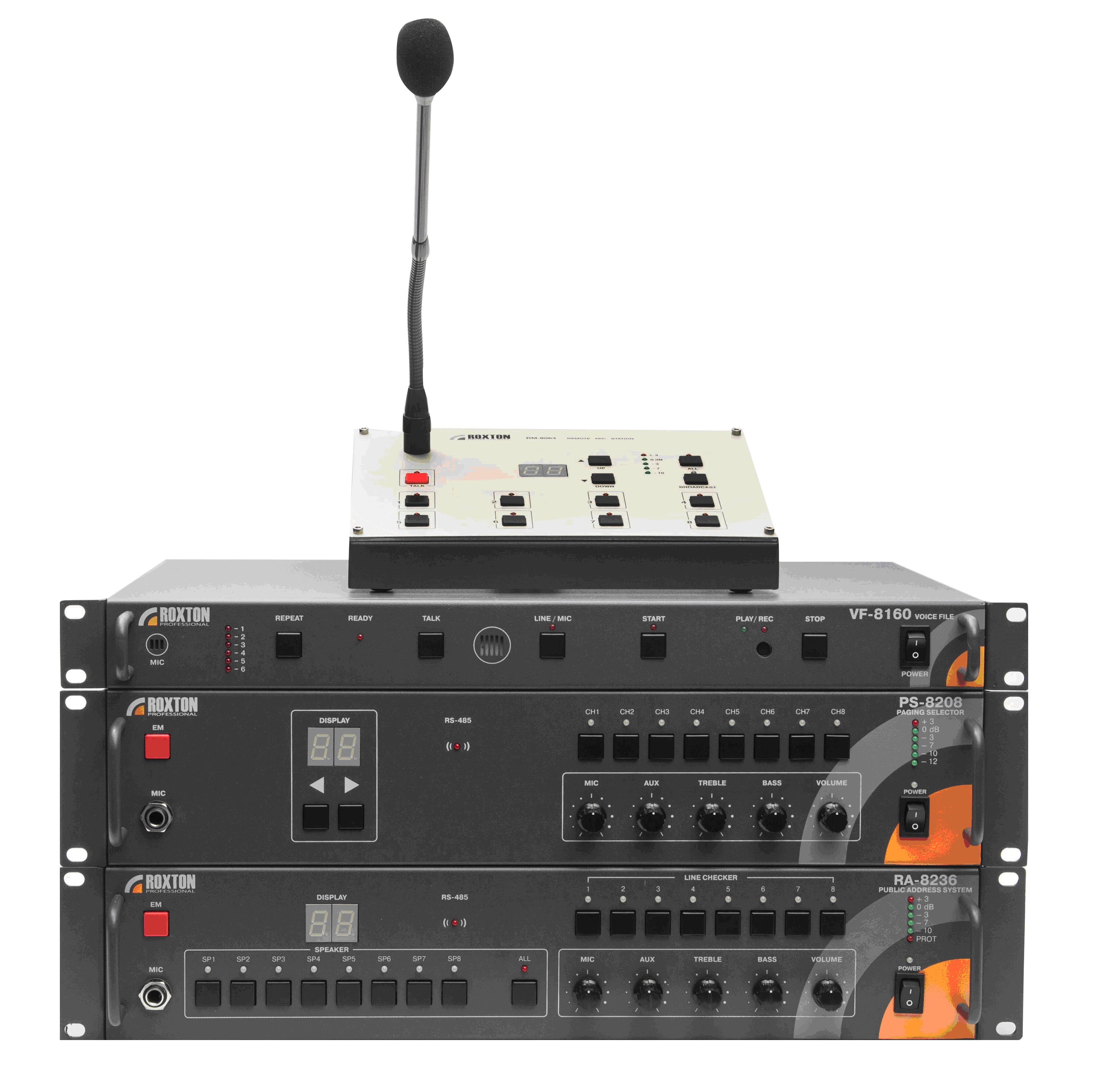

Состав системы
В состав данной системы входят – блоки контроля и управления, терминальные устройства, локальные устройства, система связи, программное обеспечение.
Терминальные устройства:
- Настенный терминальный усилитель RA-8050;
- Комбинированная система оповещения RA-8236;
Блоки контроля и управления:
- Блок автоматического контроля и управления PS-8208;
- Аудио-процессор AP-8264;
- Блок сообщений VF-8160;
- Микрофонная консоль RM-8064;
Блоки контроля:
- Блок автоматического контроля линий LC-8108;
- Автоматический блок питания PD-8224;
Система связи:
- Селектор связи CS-8232;
- Селекторная панель CP-8032;
- Распределитель питания PD-8032
Программное обеспечение ROXTON-Soft;
Дополнительное оборудование:
- Универсальный проигрыватель CD-8121.
Основные функции системы:
Общие функции:
– Работа по цифровому протоколу RS-485;
– Оперативное управление 8 рабочими группами;
– Управление по 3-м звуковым каналам;
– 8 зонное базовое исполнение;
– Расширение системы до 512-ти зон;
– Реализация 12-ти приоритетов управления в локальном режиме;
– Реализация 16-ти приоритетов управления в составе системы;
– Стыковка с сигналами ГОЧС;
– Дистанционный контроль и управление блоками системы;
– Дистанционный контроль и управление от компьютера.
– Полную диагностику системы;
– Дистанционный контроль и управление;
– Создание гибких сценариев оповещения;
– Хранение и резервирование данных;
– Протоколирование.
Основные функции локальной системы оповещения 3 типа:
– Высокоприоритетное полуавтоматическое управление – RA-8236;
– Автоматическое включение от системы пожарной сигнализации – VF-8160;
– Автоматический контроль линий громкоговорителей – RA-8236;
– Автоматическое резервирование и контроль питания – RA-8236;
– Дистанционное управление от 8-ми выносных приоритетных микрофонных консолей RM-8064;
– Организация распределенного музыкального оформления CD-8121.
Основные функции локальной системы оповещения 4 типа:
– Реализация 128 алгоритмов оповещения – AP-8264;
– Полуавтоматическое управление, корректировка алгоритма;
– Автоматический контроль линий (динамических указателей) – LC-8108;
– Система обратной связи – CS-8232, CP-8032;
– Автоматический контроль линии и связных панелей.
Основные функции распределенной системы оповещения:
– Удаленный автоматический контроль и управление 64-мя терминалами RA-8050, RA-8236;
– Локальное и дистанционное управление – AP-8264 (до 2 блоков);
– Локальное и дистанционное управление – RM-8064 (до 8 блоков);
– Локальное и дистанционное управление – PS-8208 (до 9 блоков);
– Локальный и дистанционный контроль 64 терминалов – PS-8208 (до 9 блоков);
– Локальный и дистанционный контроль питания терминалов – PS-8208 (до 9 блоков);
– Локальный и дистанционный контроль линий громкоговорителей – PS-8208 (до 9 блоков);
– Локальный и дистанционный контроль подачи сигналов на оповещение – PS-8208 (до 9 блоков);
– Локальный и дистанционный контроль линий (динамических указателей, аттенюаторов) – LC-8108, RA-8236 (до 64 блоков);
– Локальный и дистанционный контроль системы связи CS-8232, RA-8236 (до 64 блоков).
Работа системы
На рисунке ниже изображена схема функционирования системы ROXTON-8000.
Основными исполнительными элементами системы являются терминальные усилители – терминалы (RA-8236 – 8 зонный вариант или RA-8050 – 1 зонный вариант). Всего в системе сожжет присутствовать до 64-х терминалов. Каждый терминал представляет собой многофункциональное устройство, на базе которого можно построить эффективную 8-ми зонную систему оповещения. 64-мя терминалами можно управлять из 10-ти локальных или удаленных мест, по различным (до 10-ти) приоритетам.
В качестве блоков управления могут использоваться:
– Блок контроля и управления PS-8208 (до 9 блоков);
– Аудио-процессор AP-8264 (до 2 блоков);
– Микрофонная консоль RM-8064 (до 8 блоков).
Данная система работает следующим образом. Блок PS-8208 осуществляет контроль и управление 64-мя терминалами RA-8236. С каждого из блоков PS-8208 можно осуществить:
Управление:
Блок PS-8208 – 4-х приоритетное устройство, может активироваться:
– оператором (выбор зон – до 512, групп зон – до 8);
– от системы АУПС (до 8-ми сухих контактов + линейный сигнал);
– от системы БЦЗ (П-166 или прибор МГРС Бруср-М, 1 контакт + линейный сигнал);
– от 8-ми удаленных микрофонных консолей RM-8064, от локального источника по 8-ми направлениям.
Каждая из активаций в заданном приоритете позволяет включить нужную зону на нужном терминале. Аудио информация в выбранную зону поступит по любому из 3-х аудио каналов. В системе реализован т. н. “умный маршрутизатор”, оптимизирующий прохождение звуковой информации в нужную зону в зависимости от исправности, занятости, приоритетности любого (из 3-х) свободного канала.
Контроль:
Блок PS-8208 – осуществляет локальный и дистанционный контроль (световой и звуковой) следующих параметров 64-х терминалов:
- 512-ти линий громкоговорителей;
- 512-ти входных контактов от системы АУПС;
- контроль питания (от АКБ 24В);
- работы терминалов (до 64-х по RS-485).
Типовые решения на базе системы оповещения ROXTON-8000
На базе данной системы можно создать:
- Локальные малобюджетные системы оповещения (ЛСО);
- Централизованные зональные системы оповещения;
- Системы оповещения и управления эвакуацией (СОУЭ) 3, 4 типов;
- Распределенные системы оповещения и управления эвакуацией (СОУЭ) с возможностью дистанционного контроля и управления 3, 4, типов;
- Системы громкоговорящей связи.
Локальная малобюджетная система оповещения (СОУЭ 3 типа)
На рис.1 изображено малобюджетное решение - локальная система оповещения, выполненная базе комбинированной системы RA-8236 и блока сообщений VF-8160. Блок VF-8160 работает практически с любой системой пожарной сигнализации, активируется сухим контактом, импульсом, 24В. Питание системы осуществляется от АКБ (2х12В=24В). Зарядку аккумуляторов осуществляет блок RA-8236.
Базовые возможности системы:
- автоматическое оповещение,
- активация (сухой контакт, импульс, 24В),
- полуавтоматическое управление,
- встроенный конденсаторный микрофон,
- автоматический контроль 8 линий громкоговорителей,
- 4-х приоритетное управление,
- активация от СПС, БЦЗ,
- выходные контрольные сигналы (сухой контакт, 24В),
- усилитель 360Вт/100В,
- нагрузка в 1 линию – до 360Вт,
- селектор 8 зон,
- контроль питания 24В,
- зарядное устройство.
На базе данного решения можно реализовать эффективную локальную систему оповещения, СОУЭ 3-го типа. Данная система может применяться в зданиях и сооружениях с нормативным показателем – 3 (учебные заведения, предприятия транспорта, торговые предприятия, сфера обслуживания).
Локальная малобюджетная система оповещения и музыкальной трансляции
На рис.2 изображено малобюджетное решение - локальная система оповещения, выполненная базе комбинированной системы RA-8236 и блока сообщений VF-8160. В данной системе, в отличии от системы, изображенной на рис.1, добавлен комбинированный звуковой источник CD-8121, позволяющий организовать музыкальную трансляцию. Музыкальная трансляция добавляется как опция, не мешает работе системы, подключается по низкому приоритету.
Базовые возможности системы:
- автоматическое оповещение,
- активация (сухой контакт, импульс, 24В),
- полуавтоматическое управление,
- встроенный конденсаторный микрофон,
- автоматический контроль 8 линий громкоговорителей,
- 4-х приоритетное управление,
- активация от СПС, БЦЗ,
- выходные контрольные сигналы (сухой контакт, 24В),
- усилитель 360Вт/100В,
- нагрузка в 1 линию – до 360Вт,
- селектор 8 зон,
- контроль питания 24В,
- зарядное устройство,
- музыкальная трансляция,
- поддержка: компакт диск (CD/mp3/wav),
- воспроизведение с USB/SD-карты;
- встроенный AM/FM тюнер;
- функция авто-поиска;
- функция памяти.
Данная система может применяться в зданиях и сооружениях с нормативным показателем – 3 (физкультурно-оздоровительные комплексы, торговые предприятия, сфера обслуживания).
Централизованная зональная система оповещения (СОУЭ 3 типа) с возможностью управления от микрофонных консолей RM-8064 и музыкальной трансляцией

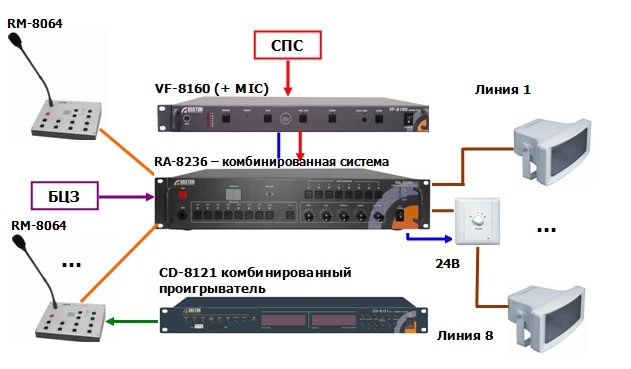

На рис изображено малобюджетное решение - локальная система оповещения, выполненная базе комбинированной системы RA-8236 и блока сообщений VF-8160, комбинированного проигрывателя CD-8121. В данной системе, в отличии от системы изображенной на рис.2, реализована возможность дистанционного управления с 8 выносных микрофонных консолей RM-8064. Консоли работают по 8 приоритетам, что позволяет к консоли с низким приоритетом подключить звуковой источник CD-8121 для дистанционного управления фоновым музыкальным оповещением. Для регулировки уровня громкости музыки применяются дополнительные устройства – регуляторы с реле принудительного включения полной громкости (аттенюатор T-6F). При экстренном оповещении аттенюатор включается на полную громкость контрольным сигналом 24В, поступающим от блока RA-8236.
Базовые возможности системы:
- автоматическое оповещение,
- активация (сухой контакт, импульс, 24В),
- полуавтоматическое управление,
- дистанционное управление с 8 микрофонных консолей
- встроенный конденсаторный микрофон,
- автоматический контроль 8 линий громкоговорителей,
- 12-ти приоритетное управление,
- активация от СПС, БЦЗ,
- выходные контрольные сигналы (сухой контакт, 24В),
- усилитель 360Вт/100В,
- нагрузка в 1 линию – до 360Вт,
- селектор 8 зон,
- контроль питания 24В,
- зарядное устройство,
- удаленная музыкальная трансляция,
- регулировка громкости фонового звучания,
- поддержка: компакт диск (CD/mp3/wav),
- воспроизведение с USB/SD-карты;
- встроенный AM/FM тюнер;
- функция авто поиска;
- функция памяти.
Данная система может применяться в зданиях и сооружениях с нормативным показателем – 3 (физкультурно-оздоровительные комплексы, торговые предприятия, сфера обслуживания).
Централизованная система оповещения и управления эвакуацией (СОУЭ) 4 типа
На рис.4 изображена централизованная система оповещения СОУЭ 4-го типа, выполненная базе комбинированной системы RA-8236. Всего в системе может присутствовать 64-х исполнительных устройств (терминалов) RA-8236 и RA-8050 – более простой 1-зонный настенный вариант. Для более удобного согласования терминалов с приборами управления (АУПС) используется блок управления PS-8208, осуществляющий контроль и управление: терминалами, зонами (до 512-ти) группами терминалов (до 8-ми).
Работа системы:
Аудио-процессор AP-8264 осуществляет сложный алгоритм оповещения, активируется 64-мя сигналами АУПС (сухие контакты, импульсы), реализует до 64-х простых или сложных алгоритмов оповещения. Аудио-процессор наряду с блоком контроля и управления PS-8208 имеет высокий приоритет и осуществляет управление терминалами по 3-м аудио каналам. Блок PS-8208 расширяет возможности системы – увеличивает количество приоритетов, позволяет осуществить стыковку терминалов с внешними блоками управления (БЦЗ, БРУСР-М), 8 микрофонными консолями RM-8064, при необходимости с локальной трансляцией. Система обратной связи реализована на селекторе CS-8232, осуществляющем дуплексную связь (по RS-485), контроль и управление 32 вызывными панелями CP-8032. Система осуществляет автоматическое включение динамических указателей по линиям (напряжением 24В поступающим от терминалов RA-8236). Автоматический контроль данных линий осуществляет блок автоматического контроля линий LC-8108.
Область применения:
Данная система может применяться в зданиях и сооружениях с нормативным показателем – 4 (места с массовым пребыванием людей, например, кинотеатры, физкультурно-оздоровительные комплексы).
Распределенная система оповещения и управления эвакуацией (СОУЭ 3 типа) с возможностью дистанционного контроля и управления
Распределенная система совмещает возможности многозонных и многоканальных систем с централизованным (координированным) управлением. В таких системах исполнительные блоки, называемые терминальными (терминалами) или периферийными, могут выноситься на большие расстояния. Контроль и управление терминалами осуществляется с централизованных постов. Сбор и анализ информации осуществляется с целью принятия оптимальных решений. Высокая функциональность и гибкость в таких решениях достигается за счет использования программного обеспечения. Данные системы могут функционировать как локально, так и распределено, будучи разнесенными на большие расстояния. Распределенные системы оповещения очень эффективны для озвучивания таких объектов как:
- Промышленные предприятия;
- Комплексы строений (сооружений);
- Крупные (территориально-распределенные) зоны отдыха;
- Метрополитены;
- Вокзалы.

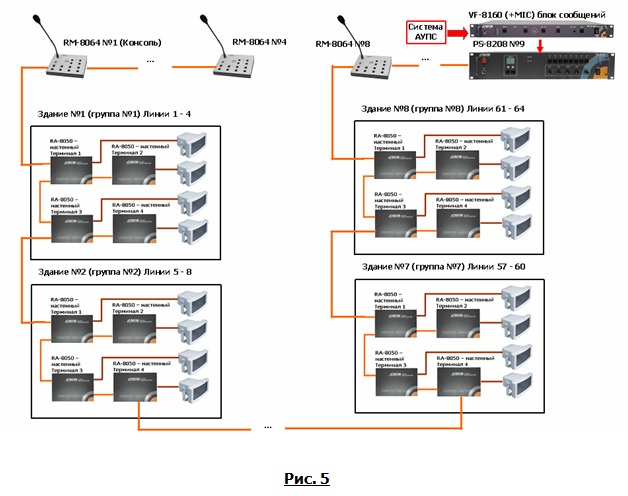

На рис.5. изображена (распределенная) система оповещения (СОУЭ – 3 типа) с возможностью дистанционного контроля и управления 64-мя терминалами RA-8050, распределенными по 8-ми зданиям защищаемой территории. СОУЭ 3 типа реализована: на блоке контроля и управления PS-8208 и блоке сообщений VF-8160.
Возможный состав данной конфигурации:
- до 64-х терминалов RA-8236 или RA-8050,
- до 8-ми микрофонных консолей RM-8064;
- до 9-ти процессоров PS-8208;
- блок сообщений VF-8160 (или аудио-процессор AP-8264).
Базовые возможности системы:
– Дистанционное управление и контроль 512 зон;
– Оперативное управление 8 рабочими группами;
– Автоматическое управление по 3-м звуковым каналам;
– Автоматическое управление по 16 приоритетам;
– Дистанционное управление от сигналов ГОЧС;
– Дистанционный автоматический контроль линий;
– Дистанционный контроль параметров системы.
Распределенная система оповещения и управления эвакуацией (СОУЭ 4 типа) с возможностью дистанционного контроля и управления

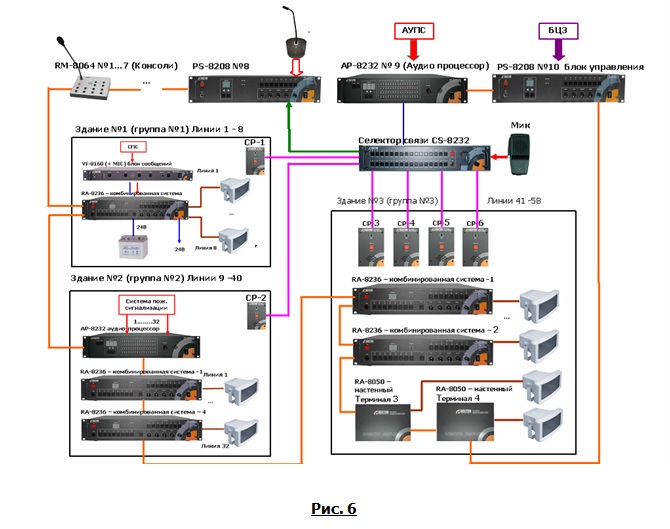

На рис.6. изображена распределенная система оповещения СОУЭ – 4 типа. СОУЭ 4 типа.
Базовые возможности системы:
– Дистанционное управление и контроль 512 зон;
– Оперативное управление 8 рабочими группами;
– Автоматическое управление по 3-м звуковым каналам;
– Автоматическое управление по 16 приоритетам;
– Дистанционное управление от сигналов ГОЧС;
– Дистанционный автоматический контроль линий;
– Дистанционный контроль параметров системы;
– Реализация сложного алгоритма оповещения;
– Реализация обратной связи с зоной оповещения.
СОУЭ 4 типа реализована на следующих блоках (верхняя часть схемы):
- блоки контроля и управления PS-8208 – 2;
- аудио-процессор AP-8264 – 2;
- микрофонные консоли RM-8064 – 7.
Данные блоки осуществляют контроль и управление 3-мя локальными системами оповещения, расположенными в 3-х отдельно стоящих зданиях.
В здании №#1: на терминалах RA-8236, блоке сообщений VF-8160 реализована СОУЭ 3 типа.
В здании №#2: на терминалах RA-8236, аудио-процессоре AP-8264 реализована СОУЭ 4 типа.
В здании №#3: на терминалах RA-8236 и RA-8050 реализована локальная система оповещения.
В каждом из 3-х зданий присутствуют абонентские вызывные панели AP-8032, для экстренной связи с оператором (с центральным постом) – селектором связи CS-8232.
