Назначение:
Распределитель питания PD-8032 (далее – блок) входит в состав обратной связи ROXTON и используется для построения систем аварийного оповещения на базе дополнительного оборудования. Предназначен для обеспечения дополнительного питания и разветвления соединений блоков обратной связи CP-8032
Основные функции:
- Питание линии обратной связи 24в
- Разветвитель обратной связи на 4 линии
Работа
Включение блока:
Подключите необходимое количество линий к разъемам RG45. Воткните вилку питания в розетку 220в. Включите питапние, нажав на кнопку POWER. Индикатор на разъеме RJ45 загорается зеленым цветом. Блок готов к работе.

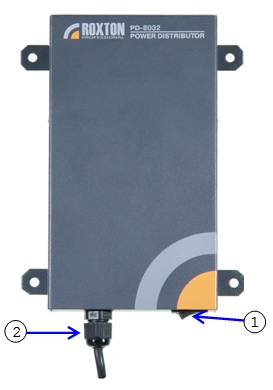

Передняя панель
-
Кнопка POWER - При нажатии этой кнопки светодиод загорается зеленым цветом.
-
Шнур питание 220в - Для подачи питания 220в

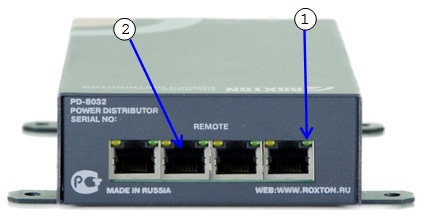

Задняя панель
1. Светодиод питания 200в – загорается в момент включение питания. Блок исправен и готов к работе.
2. Разъемы RG45 - Разъемы для подключения последующих блоков CP-8032 системы обратной связи.
Технические характеристики
|
РАСПРЕДЕЛИТЕЛЬ ПИТАНИЯ
|
PD-8032
|
|
Потребляемая мощность при полной нагрузке
|
50Вт
|
|
Выходная мощность
|
45Вт
|
|
Выходное напряжение
|
24В
|
|
ОБЩИЕ
|
|
|
Напряжение питания
|
AC~220В, 50 Гц
|
|
Температура функционирования
|
+10°C +40°C
|
|
Относительная влажность
|
Не более 90 %
|
|
Габаритные размеры
|
168*96*36 мм
|
|
Вес,
|
0,63 кг
|
|
Диаметр отверстий крепления
|
5мм
|
|
Расстояние по центрам отверстий крепления
|
136мм и 116мм
|

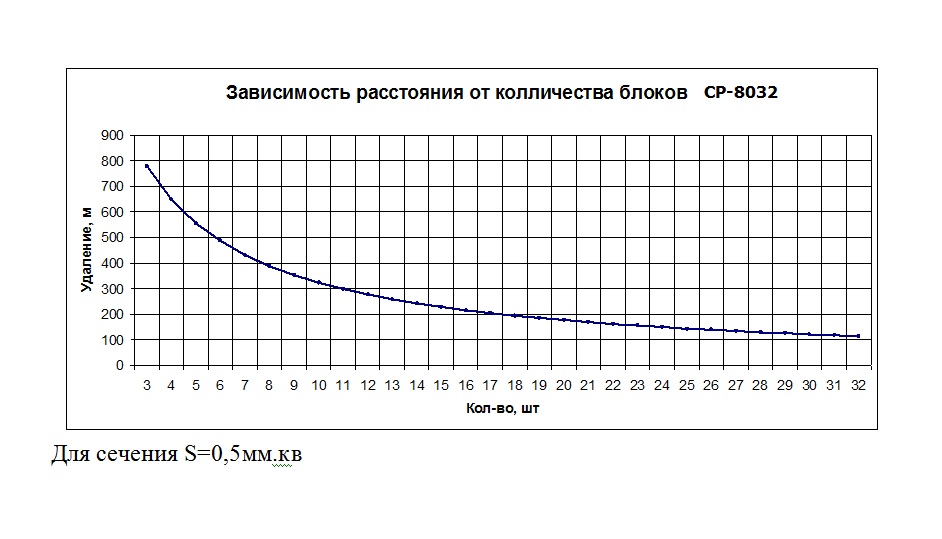

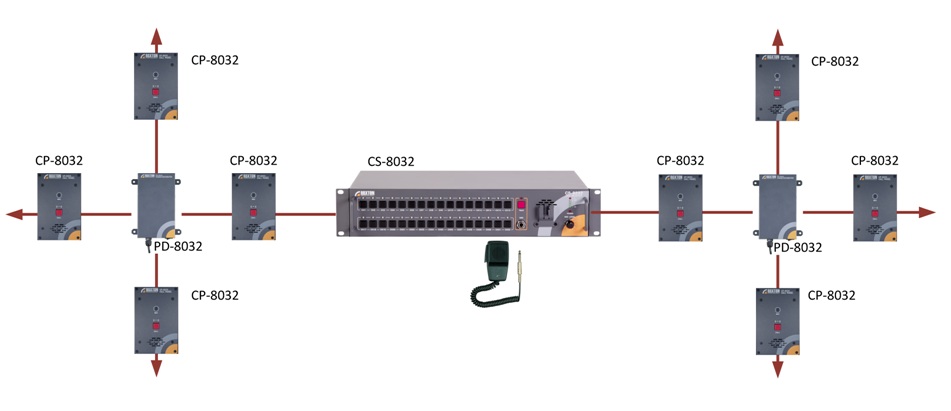

Схема функционирования
|
