Настенные IP усилители класса D T-6760D/67120D

Назначение

IP усилитель Т-6760D предназначен для работы в IP системе ITC ESCORT и используется для построения систем автоматического аварийного оповещения и музыкальной трансляции на базе дополнительного оборудования.

Данный блок включает в себя 2 устройства – цифро-аналоговый преобразователь, трансляционный высоковольтный усилитель. Блок предназначен для приема цифровых (TCP/IP) аудио сигналов с целью усиления и дальнейшей трансляции на громкоговорители. Блок имеет 1 линейный, 1 микрофонный вход и 1 линейный выход. Выходной каскад усилителей содержит трансформатор, который дополнительно повышает напряжение усиленного сигнала, что необходимо для минимизации потерь.

К высоковольтным клеммам усилителя необходимо подключать только специализированные громкоговорители, содержащие трансформатор.

Усилитель работает в составе IP системы при включенном сервере (компьютере). Номер усилителя и список mp3 проигрывателя настраивается с помощью программного обеспечения T-6700R.

Все выполняемые действия усилителя могут быть записаны на сервере (компьютере). С помощью программного обеспечения T-6700R можно вести мониторинг усилителя.

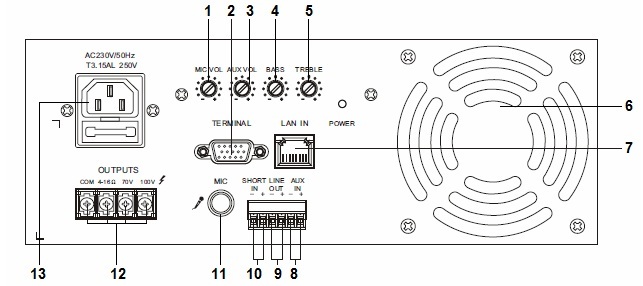

Основные органы управления и коммутации



  1. Регулятор MIC предназначен для повышения и понижения уровня громкости микрофона.

  2. Разъем TERMINAL  – COM порт  выполнен на разъеме DE9,предназначен для подключения к компьютеру по средству 232 протокола. (Кабель специализированный, со встроенной микросхемой).

  3. Регулятор AUX предназначен для повышения и понижения уровня громкости входного линейного сигнала поданного на вход AUX IN.

  4. Регулятор BASS - предназначен для повышения и понижения низких частот.

  5. Регулятор TREBLE - предназначен для повышения и понижения высоких частот.

  6. Вентилятор – Встроенный вентилятор предназначен для охлаждения усилителя.

  7. Разъем LAN IN – Предназначен для подключения к локальной сети (RJ-45).

  8. Клемма AUX IN - Линейный аудио вход. Предназначен для подключения дополнительного аудио устройства, например, CD-проигрывателя, тюнера и т.п.

  9. Клемма LINE OUT - Линейный аудио выход. Предназначен для подключения к аудио устройству, например к усилителю.

  10. Клемма SHORT INВременно не используются.

  11. Разъем MIC - Разъем для подключения микрофона (1/4" TRS).

  12. Выходные клеммы OUTPUT - клеммы для подключения громкоговорителей. Предусмотрены следующие сопротивления (напряжения): 4~16 Ом, 70В и 100В. В любом случае используйте громкоговорители с сопротивлением равным или больше обозначенного на усилителе.

  13. РАЗЪЕМ питания 220V/50HZ - Разъем для подключения к сети переменного тока.



Порядок  подключения



  1. Расположите усилитель в месте, откуда будет осуществляться трансляция.

  2. Подключите питание к разъему поз.13

  3. Разъем поз.7 соедините со свитчем (локальной сетью).

  4. Подключите громкоговорители к клеммам поз.12

  5. При необходимости подключите внешний источник, к разъему поз.8

  6. Настройте сетевые параметры.

  7. Добавьте устройство в список терминалов, программы T-6700R.



Настройка сетевых параметров



По умолчанию всем устройствам системы заданы одинаковые сетевые настройки:

Addr: 192.168.168.168

Mask: 255.255.0.0

Gate: 0.0.0.0

Serv: 192.168.168.254



Для работы системы необходимо изменить сетевые настройки:

ВАЖНО! Устройства не должны иметь одинаковые IP адреса.

Изменить настройки можно с помощью программного обеспечения T-6700R. (Смотрите инструкцию  T-6700R)



Технические  характеристики

Модель

T-6760D/67120D

Мощность

60 Вт/120Вт

Выход на громкоговорители

70В/100В/4-16 Ом

Сетевой вход

RJ45

Протоколы

TCP/IP, UPD, IGMP

Аудио формат

MP3/MP2

Частота дискретизации

8К~ 48кГЦ

Скорость передачи данных

10М/100 Мб/с

Аудио режим

16-бит стерео CD звук

Частотный диапазон

80Гц~16 кГц

Коэффициент искажений

≤0,3%

Соотношение сигнал/шум

65 дБ

Линейный  вход

350 мВ

Микрофонный вход

5 мВ

Энергопотребление в рабочем режиме

80 Вт / 150Вт

Энергопотребление в режиме ожидания

<3Вт

Защита

От перегрузки, короткого замыкания, перегрева

Рабочая температура+

+5°С ~ +40°С

Относительная влажность

20% ~ 80%

Питание

~110В/60Гц, ~230В/50Гц

Размер

273*250*87,5 мм

Вес

6,4 кг / 7кг



Распайка кабеля RJ-45

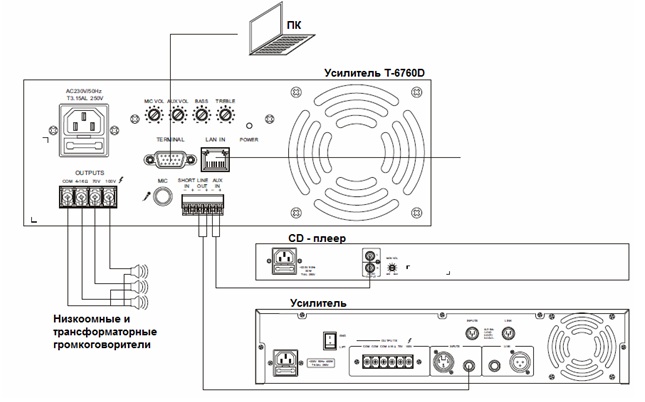

Типовая схема  включения

скачать инструкцию на настенный IP усилитель класса D T-6760D

скачать инструкцию на настенный IP усилитель класса D T-67120D
