Назначение
Преобразователь сигналов RS-422 – TCP/IP T-6713 предназначен для работы в IP системе ITC ESCORT. Используется для построения систем автоматического аварийного оповещения и музыкальной трансляции на базе дополнительного оборудования.
Данный блок работает совместно с интерфейсом передачи аварийного сигнала T-6223A, используется для преобразования сигнала RS-422 на входе, в сигнал TCP/IP на выходе.
Преобразователь сигналов работает только в составе IP системы при включенном сервере (компьютере). Настраивается с помощью программного обеспечения T-6700R.
Все события записываются на сервере (компьютере). Питание данного блока осуществляется от переменного напряжения 220В.
Конструктивно блок выполнен в рэковом 19’ корпусе, предназначенном для монтажа в стандартный электротехнический шкаф.
Основные органы управления и коммутации

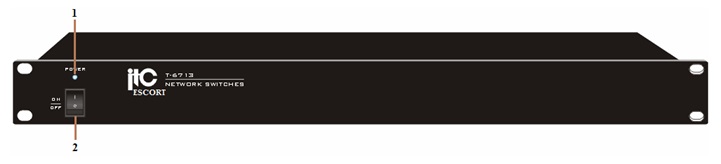

Передняя панель
-
Индикатор включения питания – индикатор загорается при включении питания.
-
Кнопка POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.

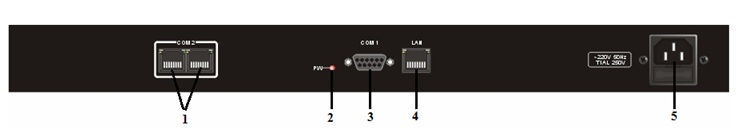

Задняя панель
-
Разъемы COM2 – Разъемы(RJ45) для подключения интерфейса передачи аварийного сигнала T-6223A.
-
Индикатор включения питания – индикатор загорается при включении питания.
-
Разъем COM1 – COM порт выполнен на разъеме DB9,предназначен для подключения к компьютеру по средству 232 протокола. (Кабель специализированный, со встроенной микросхемой).
-
Разъем LAN IN – Предназначен для подключения к локальной сети (RJ-45)
-
Разъем питания - Гнездо для подключения шнура сети переменного тока
Порядок подключения
-
Подключите шнур питания 220В к разъему поз.5.
-
Разъем поз.1 соедините с интерфейсом передачи аварийного сигнала T-6223A
-
Разъем поз.4 соедините со свитчем (локальной сетью).
-
Настройте сетевые параметры с помощью программного обеспечения T-6700R.
Настройка сетевых параметров
По умолчанию всем устройствам системы заданы одинаковые сетевые настройки:
Addr: 192.168.168.168
Mask: 255.255.0.0
Gate: 0.0.0.0
Serv: 192.168.168.254
Для работы системы необходимо изменить сетевые настройки:
Важно! Устройства не должны иметь одинаковые IP адреса.
Технические характеристики
|
Модель
|
T-6713
|
|
Сетевой вход
|
RJ45
|
|
Протоколы
|
RS-232/RS-422
|
|
Скорость передачи данных
|
4800/9600 б/с
|
|
Рабочая температура+
|
+5°С ~ +40°С
|
|
Потребляемая мощность
|
10 Вт
|
|
Питание
|
~110 В/60 Гц или ~230В/50 Гц
|
|
Размер
|
484*123*44 мм
|
|
Вес
|
3 кг
|

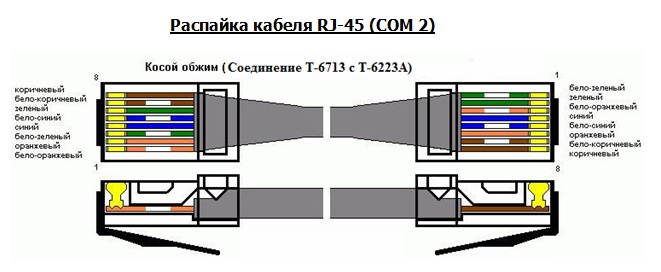

Распайка кабеля RJ-45 (LAN)

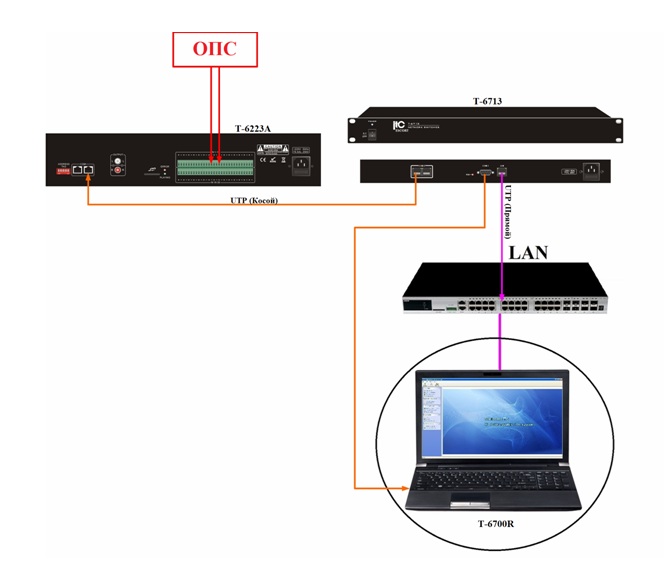

Типовая схема включения
