Системный цифровой усилитель SP-100

Назначение

Системный цифровой усилитель предназначен для преобразования потока цифровых данных на входе в 100В аудио сигнал, с целью его дальнейшей трансляции на линии громкоговорителей.

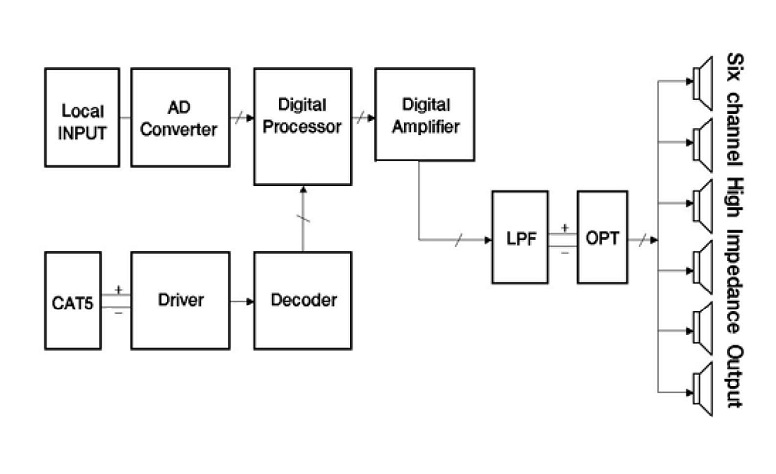

Функционирование

6 независимых звуковых каналов.
Порт для соединения с другими устройствами.
Подключение дополнительных аудио источников.
Линейный/микрофонный аудио вход.
Цифровой 5 полосный эквалайзер.
Подключение 2/3-х проводных 100В линий громкоговорителей.

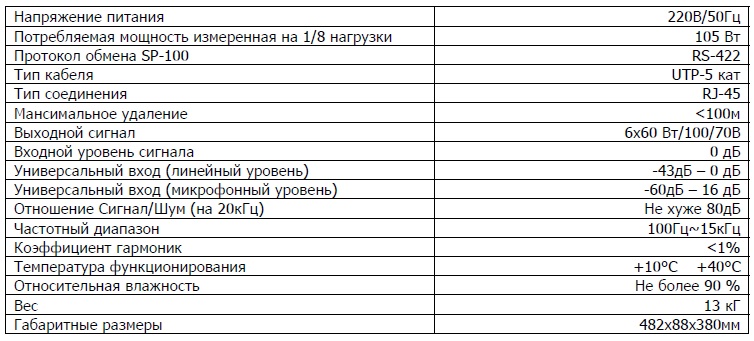

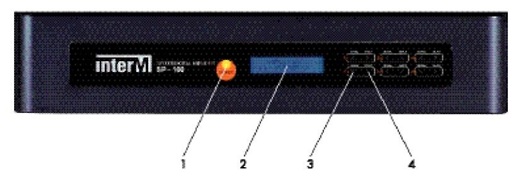

Передняя панель

1. ИНДИКАТОР ВКЛЮЧЕНИЯ ПИТАНИЯ – При включении питания кнопкой поз.10, на задней панели индикатор загорается красным цветом. Если все режимы, в норме, осуществляется подача питания, индикатор загорается зеленым цветом.

2. МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ – Отображает информацию о состоянии (статусе) блока.

3. ИНДИКАТОР ВЫХОДНОГО СИГНАЛА - Индикатор загорается зеленым цветом, при наличии и уровне сигнала более -20дБ.

4. ИНДИКАТОРЫ FAULT CH1-CH6 – Отражают наличие неисправности, в каждом из 6 каналов. При возникновении неисправности (КЗ, перегрев, перегрузка), загораются красным цветом.

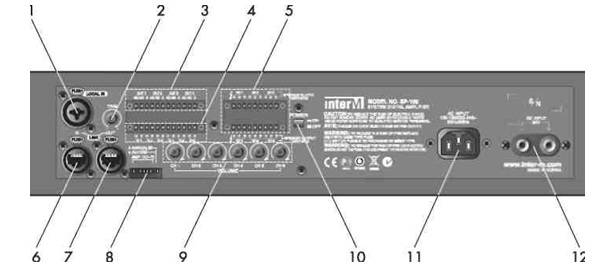

Задняя панель

1. АУДИО ВХОД (УНИВЕРСАЛЬНЫЙ) LOCAL INPUT

XLR - Микрофонный вход от -60дБ до -16дБ.

TRS - Линейный аудио вход от -43дБ до 0дБ.

2. РЕГУЛЯТОР УРОВНЯ – Используется для регулировки уровня входного сигнала.

3. ВЫХОДНЫЕ КОНТАКТЫ – 4 ГРУППЫ Выходных НО (нормально открытых) и НЗ (нормально замкнутых) контактов. В программе настройки базы данных, для блока SI-100, можно установить соответствие между событиями (приоритетами) и срабатыванием (включением) данных контактов.

Для настройки, необходимо войти в программу настройки базы данных (Закладка 1), на блока SI-100.

На рис. выше изображен следующий вариант:

При активации приоритета EM * по 1 каналу (СН1), на 1-й группе, контакты из положения NC->C переключатся в положение NC->NO.

BGM по 2.3 каналу (СН2, CH3), на 2-й группе.

RM по 4.5 каналу (СН4, CH5), на 3-й группе.

LOCAL по 6 каналу (СН6), на 4-ой группе.

4. ВХОДНЫЕ КОНТАКТЫ – 6 ГРУПП (ПАР) Входных (сухих) контактов для активации выходных каналов. Соответствие входных контактов и выходных каналов устанавливается при помощи ПО. Звуковой сигнал с входа поз. 1 поступит в соответствующий канал, в зависимости от выполненных настроек.

5. ТЕРМИНАЛ ДЛЯ ПОДКЛЮЧЕНИЯ ЛИНИЙ ГРОМКОГОВОРИТЕЛЕЙ – Контакты для подключения линий громкоговорителей (мощность линии не должна превышать 60Вт).

6. РАЗЪЕМ INPUT JECK – Разъем (RJ-45, цифровой звук + данные) для подключения к блоку SI- 100.

7. РАЗЪЕМ OUTPUT JECK – Разъем (RJ-45, цифровой звук + данные) для линкования с последующими блоками.

8. УСТАНОВКА АДРЕСА – Установка адреса устройства. Адресная панель имеет 8 свитчей. 1-7 – для установки адреса (с 1 по 128) вручную. При установки свитча 8 в положение ON, адрес усилителя можно установить при помощи ПО (для SI-100).

9. РЕГУЛЯТОР УРОВНЯ – Регулятор уровня выходного аудио сигнала для каждого канала.

10. КНОПКА POWER SW – ВКЛЮЧЕНИЕ питания.

11. РАЗЪЕМ ПИТАНИЯ - Гнездо для подключения шнура сети переменного тока.

12. РАЗЪЕМ DC INPUT – Клеммы подачи питания 24В.

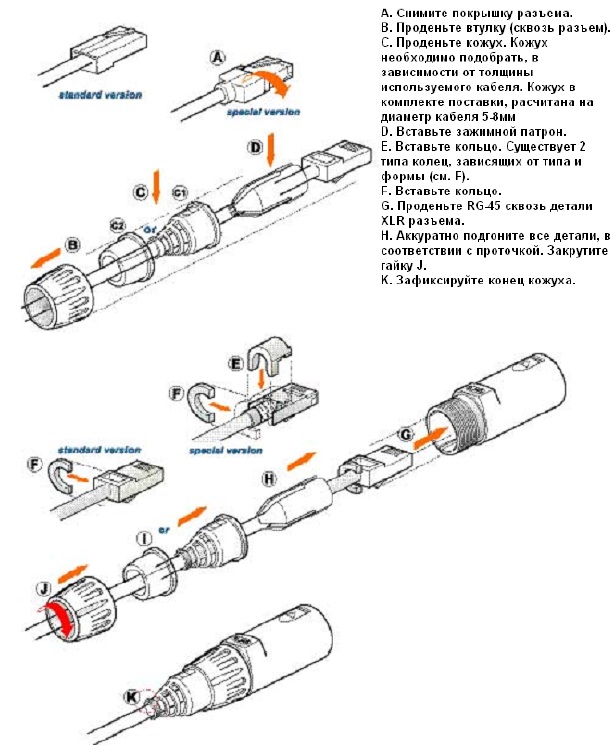

Конструкция RJ-разъема
