Типовое решение на базе новых блоков ITC ESCORT

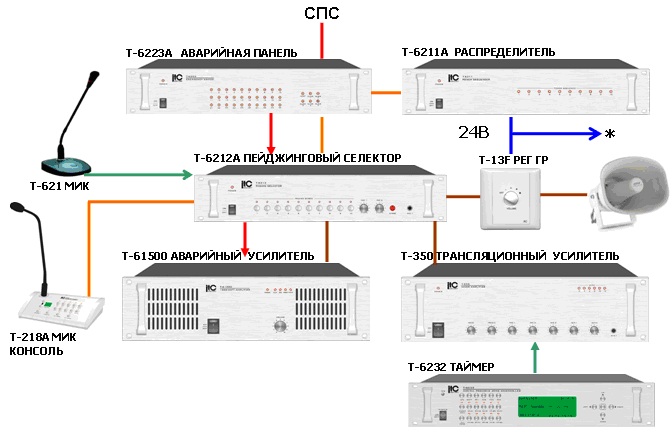

На рисунке ниже представлена 10-ти зонная двухканальная 4-х приоритетная система звукового оповещения и музыкальной трансляции (на базе оборудования ITC ESCORT).

                                                                          * К эвакуационным знакам пожарной безопасности

 Рассмотрим различные режимы работы данной схемы.

Музыкальная трансляция: Музыкальная трансляция осуществляется по низкоприоритетному  звуковому каналу (режим не отключаемой музыкальной трансляции). Трансляция (музыка, реклама) с таймера T-6232, через усилитель T-350, 2-й канал селектора T-6212А поступает в нужные линии (зоны) (выбранные на передней панели селектора). Уровень громкости в выбранных линиях устанавливается регулятором T-13F.

Оповещение при помощи микрофонных консолей: На передней панели селектора микрофонной консоли T-218А  выбираются зоны для оповещения, оповещение осуществляется через микрофон. На выходе блока T-6212А формируются аудио сигнал, который поступает на аварийный усилитель. На выходе селектора, формируется сигнал управления RS-422, соответствующий номерам выбранных линий (зон). Сигнал управления поступает на распределитель T-6211А, на выходе которого формируются управляющие напряжения, для включения эвакуационных знаков или других устройств (в нашем случае регулятора громкости T-13F). Аудио сигнал (RS-422) от микрофонной консоли, поступает на вход селектора и далее – на аварийный усилитель T-61500. Сигнал управления RS-422, поступивший с консоли, включает соответствующие реле для коммутации выхода аварийного усилителя к нужным линиям громкоговорителей.

Оповещение при помощи микрофона: Микрофон T-621 подключен к приоритетному микрофонному входу селектора T-6212А и имеет более высокий приоритет, чем микрофонная консоль. Зоны для оповещения с микрофона выбираются кнопками на передней панели блока T-6212А.

Автоматическое оповещение: Автоматическое оповещение имеет самый высокий приоритет. Управляющие сигналы от системы пожарной сигнализации (СПС) поступают на аварийную панель    T-6223А, далее по витой паре (RS-422) на блоки T-6212А, T-6211А. В зависимости от номера управляющего сигнала, на входных клеммах аварийной панели, на ее выходе, формируется соответствующее сообщение, которое через встроенный микшер блока T-6212А поступает на усилитель T-61500 и далее в линию, соответствующую номеру сухого контакта.

Включение аттенюатора: При активации блока T-6212А (выходы СПС, кнопки на передней панели,  микрофонные консоли) на его выходе формируется управляющий сигнал (RS-422), поступающий на распределитель T-6211А, на соответствующем выходе которого формируются напряжения 24В. Данное (управляющее) напряжение поступает на соответствующий аттенюатор (группу аттенюаторов), включая реле и блокируя возможность регулировки уровня громкости.

Схема подключения модернизированных блоков.
