Назначение
Звуковые колонны серии CN используется в трансляционных системах, в том числе в системах оповещения. Идеально подходит для использования на открытых площадках, спортивных сооружениях, в парках, а также для озвучивания объектовых предприятий и т.д.
Варьируя количеством вмонтированных громкоговорителей и углом наклона, можно получить различные величины вертикальной и горизонтальной диаграммы направленности, что в свою очередь позволяет применять колонны для различного назначения, например, для выравнивания звукового поля в определенных точках озвучиваемого помещения. Варьирование диаграммами направленности позволяет адаптировать звуковые колонны к помещениям различной конфигурации, управлять спектром излучения и минимизировать паразитные обратные связи.

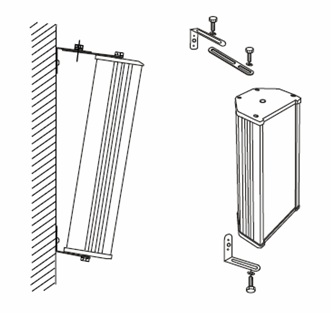

Звуковые колонны выполнены в металлическом корпусе, имеют дополнительное крепление, позволяющее применять их для накладного настенного монтажа. Звуковые колонны имеют высокий класс защиты (IP-54), что позволяет использовать их на открытых площадках.
Внешний вид звуковых колонн
Особенности функционирования
Звуковые колонны снабжены трансформатором. В режиме трансформаторного согласования, подключаются к высоковольтному (70/100/120В) выходу трансляционного усилителя. Для увеличения мощности можно использовать несколько звуковых колонн, которые подключаются к тому же выходу усилителя или коммутатора (селектора) параллельно. Мощность усилителя при этом должна превосходить суммарную мощность всех подключенных к нему громкоговорителей.

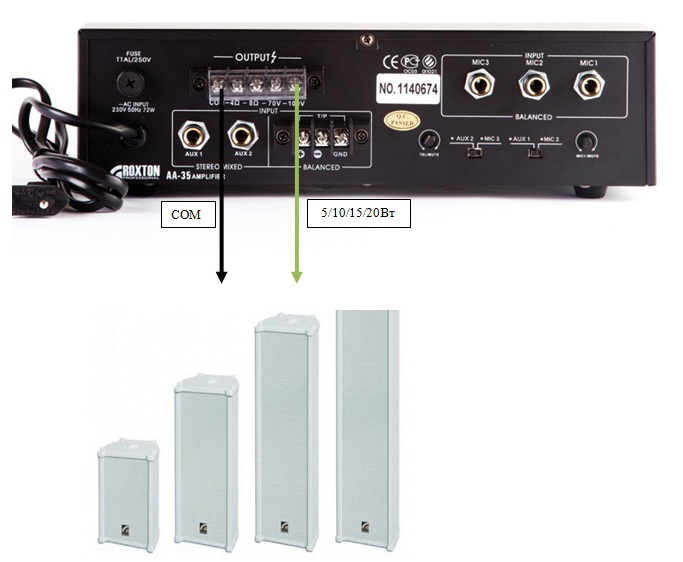

Подключение звуковых колонн
Звуковые колонны имеют встроенный трансформатор с отводами, для установки (градации) различных значений мощности:
CN-10T
|
Цвет провода
|
Выходная мощность (Вт) (W)
|
|
Белый (White)
|
10 Вт (W)
|
|
Зеленый (Green)
|
5 Вт (W)
|
|
Черный (Black)
|
COM (общий)
|
CN-20T
|
Цвет провода
|
Выходная мощность (Вт) (W)
|
|
Белый (White)
|
20 Вт (W)
|
|
Зеленый (Green)
|
10 Вт (W)
|
|
Черный (Black)
|
COM (общий)
|
CN-30T
|
Цвет провода
|
Выходная мощность (Вт) (W)
|
|
Белый (White)
|
30 Вт (W)
|
|
Зеленый (Green)
|
15 Вт (W)
|
|
Черный (Black)
|
COM (общий)
|
CN-40T
|
Цвет провода
|
Выходная мощность (Вт) (W)
|
|
Белый (White)
|
40 Вт (W)
|
|
Зеленый (Green)
|
20 Вт (W)
|
|
Черный (Black)
|
COM (общий)
|

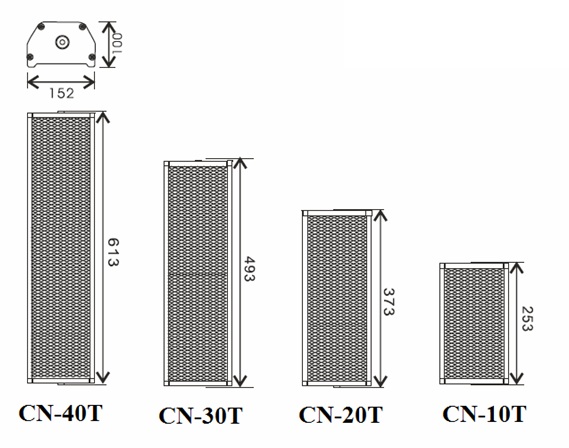

Габаритные размеры звуковых колонн
Подключение звуковых колонн
Технические характеристики
|
Модель
|
CN-10Т
|
CN-20Т
|
CN-30Т
|
CN-40Т
|
|
Мощность звуковых колонн на 100В
|
10 Вт
|
20 Вт
|
30 Вт
|
40 Вт
|
|
Градация мощности
|
10/5 Вт
|
20/10 Вт
|
30/15 Вт
|
40/20 Вт
|
|
Импеданс звуковых колонн (для полной мощности)
|
1000 Ом
|
500 Ом
|
333 Ом
|
250 Ом
|
|
Импеданс звуковых колонн (для половины мощности)
|
2000 Ом
|
1000 Ом
|
666 Ом
|
500 Ом
|
|
Чувствительность (SPL. 1Вт/1м)
|
88 дБ
|
89 дБ
|
90 дБ
|
91 дБ
|
|
Звуковое давление (SPL на максимальной мощности)
|
98 дБ
|
102 дБ
|
105 дБ
|
107 дБ
|
|
Частотный диапазон
|
100-20 кГц
|
|
Температурный режим
|
-50С до +50С
|
|
Угол раскрыва
|
Для 1/4/8кГц – 180°/ 90°/ 80°
|
|
Степень IP
|
IP-54
|
|
Материал корпуса / цвет
|
металл / белый
|
|
Габаритные размеры (мм)
|
253*152*100
|
373*152*100
|
493*152*100
|
613*152*100
|
|
Вес
|
1.6 кг
|
2.54 кг
|
3.28 кг
|
3.92 кг
|
Требования по эксплуатации
При подключении звуковых колонн к усилителю мощности системы аварийного оповещения и музыкальной трансляции рекомендуется соблюдать полярность (подключения) и условия работы (эксплуатации).

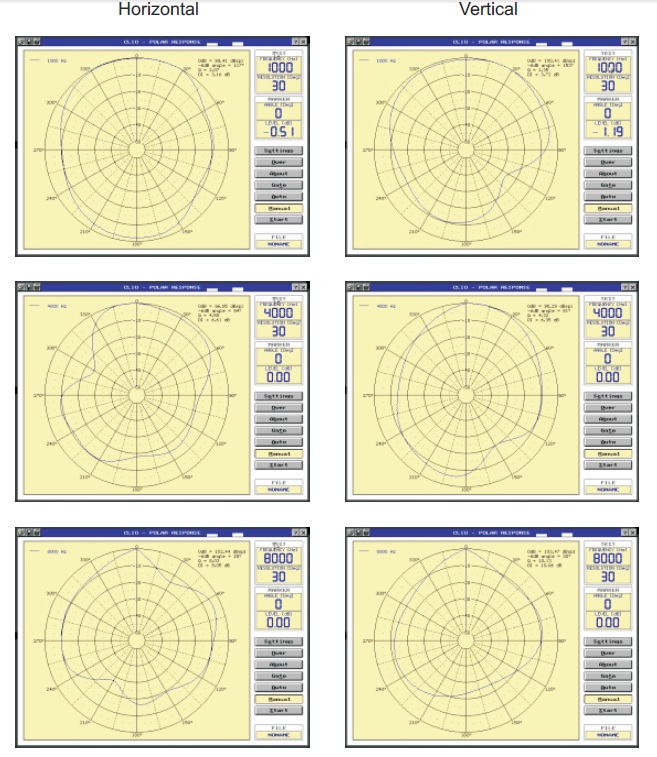

Диаграмма направленности звуковых колонн CN-10T

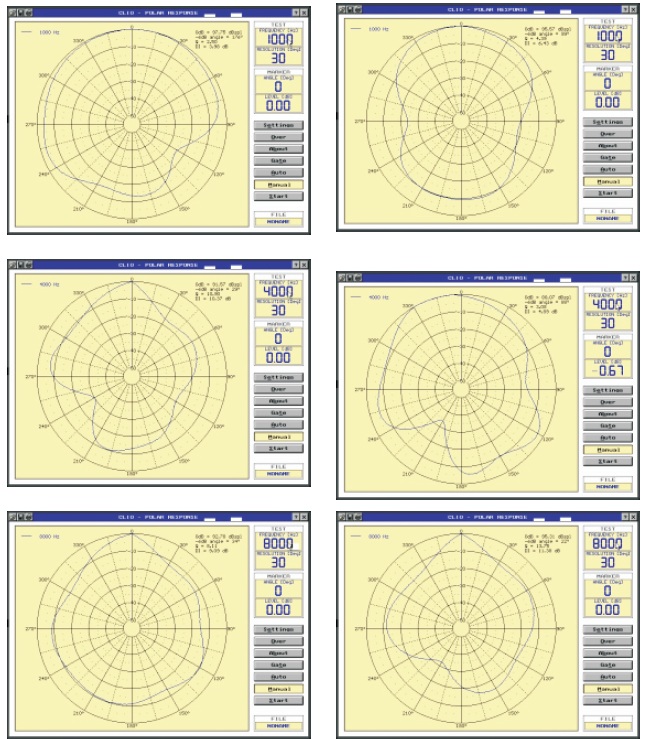

Диаграмма направленности звуковых колонн CN-20T

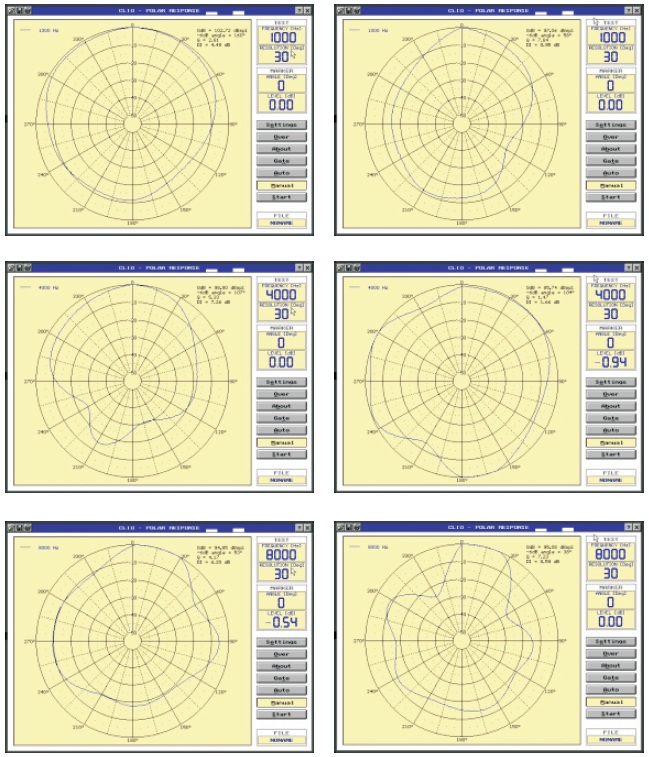

Диаграмма направленности звуковых колонн CN-30T

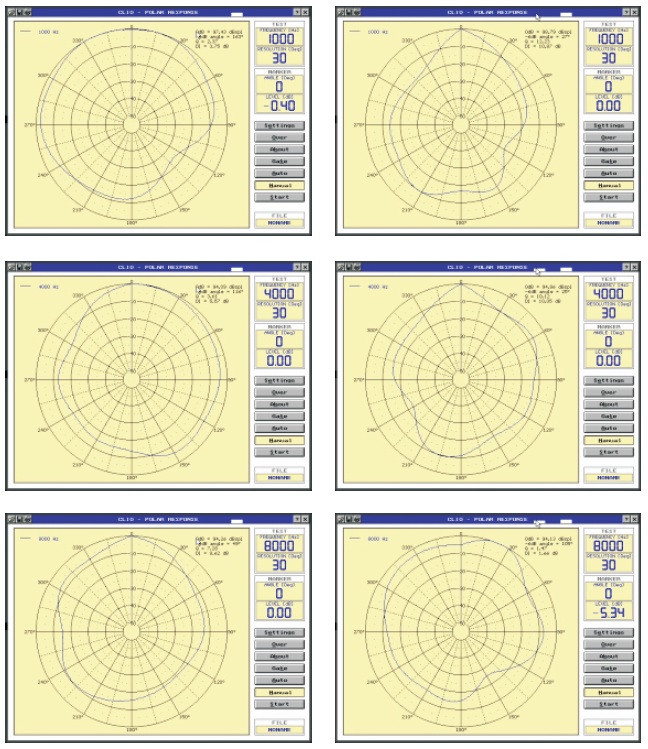

Диаграмма направленности звуковых колонн CN-40T
|
