Состав системы ROXTON 8000

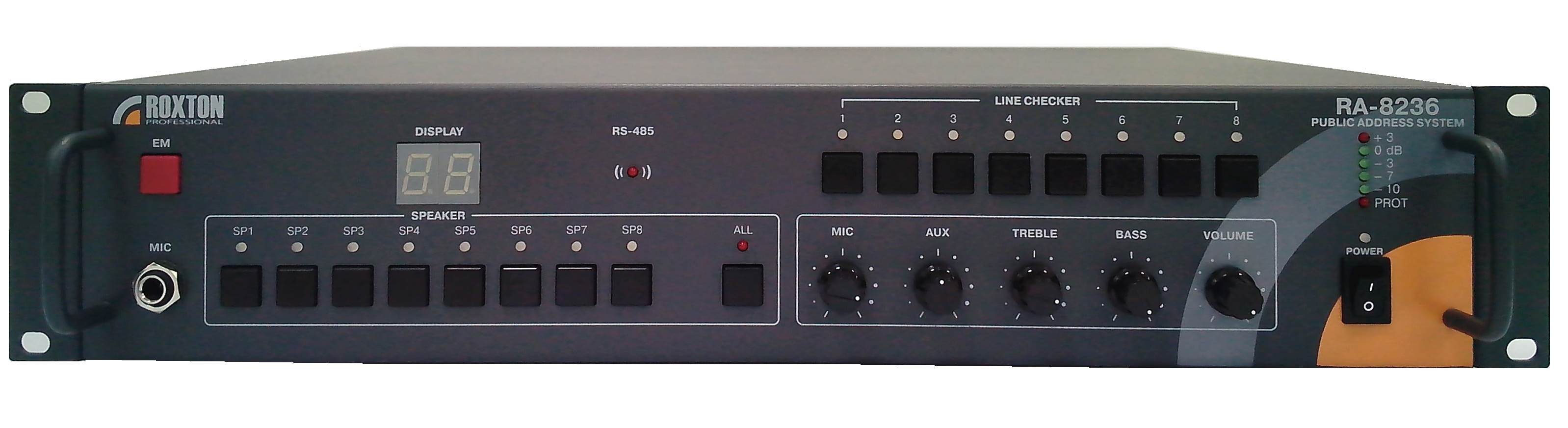

Комбинированная система оповещения RA-8236

Назначение

Комбинированная система оповещения ROXTON RA-8236 представляет собой моноблок, на базе которого можно построить эффективную локальную систему оповещения. Блок может функционировать в двух основных режимах:

– в локальном режиме – как самостоятельное устройство (локальная система оповещения);

– в составе системы – как дистанционно управляемый и контролируемый терминал (распределенная система оповещения).

Внешний вид

Состав

– Усилитель мощности 360Вт/100В;

– Предварительный усилитель, 1 – микр. аудиовход (приоритетный), 2 – лин. аудиовхода (приоритетные), 1 лин. аудиовход (AUX), 2 лин. аудио выхода;

- Темброблок.

– Селектор на 8 зон;

– Блок полуавтоматического/автоматического контроля 8 линий;

– Зарядное устройство на 24В;

– Контактный терминал для подключения линий громкоговорителей;

– Контактный терминал для дистанционного управления;

– Контактный терминал для дистанционного контроля;

– Терминал для подключения дополнительных аудио источников.

– Разъемы RJ-45 для подключения блоков управления и контроля;

– Двухсегментный индикатор состояния.



Основные функции



– Централизованное полуавтоматическое управление;

– Автоматическое включение от системы пожарной сигнализации;

– До 12-ти приоритетов в локальном режиме;

– До 16-ти приоритетов в составе системы;

– 8-ми зонная базовая конфигурация;

– Расширение системы до 512 зон;

– Стыковка с сигналами ГОЧС;

– Управление по 3-м звуковым каналам;

– Работа по цифровому протоколу RS-485;

– Создание 8-ми рабочих групп;

– Автоматический контроль линий громкоговорителей;

– Автоматический контроль линий питания;

– Автоматическое переключение на аварийный ввод питания +24В

– Возможность подключение внешних аккумуляторных батарей (АКБ 24В);

– Дистанционное управление от 8-ми выносных микрофонных консолей RM-8064;

– Дистанционное управление от 9-ти контроллеров PS-8208;

– Дистанционный контроль от 9-ти контроллеров PS-8208.

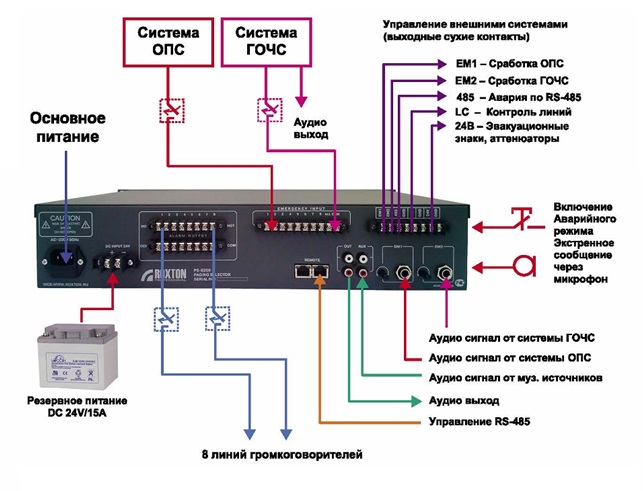

Подключение

Технические  характеристики

УСИЛИТЕЛЬ МОЩНОСТИ

Выходная мощность

360 Вт

Коэффициент полезного действия (Рвых=200Вт)

80%

Частотный диапазон

100Гц- 18 кГц

Выходной сигнал

100 В

Сигнал/Шум

105дБ

Уровень на микрофонном входе MIC

5мВ/470ом

Уровень сигнала на входах AUX, EM1, EM2

0дБ (0.75В)/10кОм

Уровень сигнала на линейном выходе OUT

0дБ (0.75В)

БЛОК АВТОМАТИЧЕСКОГО КОНТРОЛЯ

Количество контролируемых линий

8

Параметры реле

100-250В/5А

Напряжение контролируемой линии

Не более 100В

Максимальный контролируемый импеданс линии

1600 Ом

Минимальный контролируемый импеданс линии

10 Ом

Величина отклонения для регистрации неисправности линии

25%

Интервал проверок

От 1 до 24ч

Функционирование в составе системы

Максимальное количество исполнительных устройств типа RA-8236

 До 64

Максимальное количество управляющих систем типа RM 8064 и/или PS 8208

9

Интерфейс связи устройств

RS-485

Параметры интерфейса  связи

Скорость/биты данных/четность



460800/8/нет

Число звуковых каналов

3

ОБЩИЕ

Напряжение питания основное/резервное

220В АС, 50 Гц/24B, DC

Потребляемый ток в рабочем режиме основное/резервное

50мА/600мА

Потребляемый ток в дежурном режиме основное/резервное

20мА/300мА

Температура функционирования

+100C    +350C

Относительная влажность

Не более 90 %

Габаритные размеры

540*88*360 мм

Вес

15 кг



Работа

На базе комбинированной системы RA-8236 можно реализовать 8-ми зонную, 12-ти приоритетную, 3-х канальную систему с возможностью включения от сигналов охранно-пожарных систем, систем ГОЧС, управления от 8-ми микрофонных консолей, автоматического контроля линий громкоговорителей.

Централизованное полуавтоматическое управление осуществляется по самому высокому приоритету, посредством подключения к блоку пейджингового микрофона и активации осуществляемой нажатием кнопки на передней панели блока.

Автоматическое включение от системы пожарной сигнализации осуществляется по второму приоритету, посредством подключения к блоку дополнительного блока сообщений и активации нужной зоны от системы пожарной сигнализации.

В блоке предусмотрена возможность стыковки с системой ГОЧС. Автоматическое включение осуществляется от блока централизованного запуска (БЦЗ), посредством подачи на блок аудио-сигнала и активации всех зон сухим контактом. Для данного режима выделен третий приоритет.

Дистанционное управление моноблоком осуществляется от 8-ми выносных микрофонных консолей RM-8064, каждая из которых имеет свой приоритет и осуществляет управление по 3-м не зависимым звуковым каналам. Многоканальная реализация позволяет увеличить пропускную способность системы и позволить нескольким удаленным устройствам работать параллельно. Для удобства и оперативного управления моноблоки можно объединять в группы. Активация (одновременное включение всех зон) группы возможна нажатием одной кнопки на любой дистанционной консоли.

В моноблоке предусмотрены два ввода питания – основной 220В и аварийный 24В. При пропадании питания на основном вводе, блок автоматически переходит на питание от резервных источников, в качестве которых могут использоваться как блоки бесперебойного питания, так и АКБ. Линия резервного питания – контролируется. В случае использования АКБ, активируется встроенное зарядное устройство.

В расширенном режиме на базе 64-х моноблоков, объединенных (слинкованных) витой парой по СОМ порту (протокол RS-485), может быть построена 512 зонная трансляционная система.



Работа по приоритетам

Наивысший приоритет:

– Полуавтоматическое управление.

Дежурный оператор имеет возможность при помощи дополнительного пейджингового микрофона подключенного к блоку, сделать экстренное объявление по всем зонам, приглушая все остальные (приоритеты) источники звука. Данный приоритет активируется аварийной кнопкой расположенной на передней панели блока.

- Автоматическое включение от системы пожарной сигнализации.

Данный приоритет активируется сигналами (сухими контактами) от системы пожарной сигнализации. Встроенный селектор осуществляет коммутацию 100В выхода усилителя мощности, к линии громкоговорителей (к зоне) соответствующей номеру входного управляющего контакта. На выходе блока  формируется выходной контрольный контакт для активации внешнего устройства, например, блока сообщений, при этом блок сообщений подключается к приоритетному аудио входу встроенного микшера.

- Автоматическое включение от системы ГОЧС.

Данный приоритет активируется сигналами (сухими контактами) от системы ГОЧС, например, блока централизованного запуска БЦЗ. Встроенный селектор осуществляет коммутацию 100В выхода усилителя мощности, ко всем зонам (линиям). Аудио сигнал с блока БЦЗ подключается к приоритетному аудио входу встроенного микшера.

- Управление от микрофонных консолей.

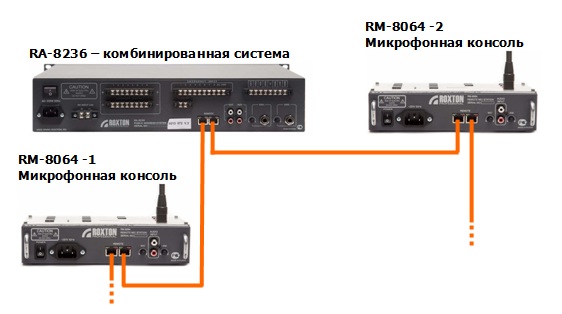

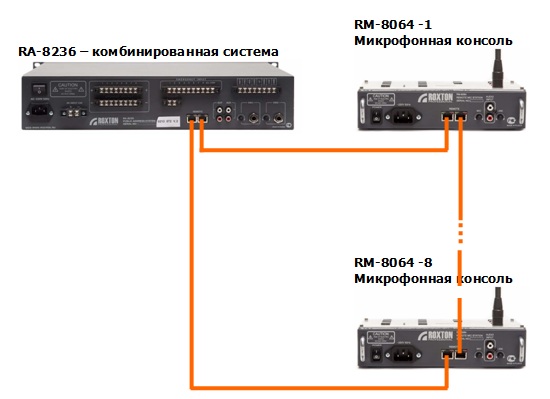

К блоку можно подключить до 8-ми микрофонных консолей RM-8064, каждая из которых имеет свой приоритет.

При помощи каждой консоли можно управлять 64-мя системами RA-8236 (512 зонами) объединенными (слинкованными) по витой паре (протокол RS-485).

- Музыкальная трансляция.

При помощи встроенного селектора зон можно выбрать зоны для музыкальной трансляции, которая может осуществляться с любого аудио источника подключенного к низкоприоритетному аудио входу AUX.

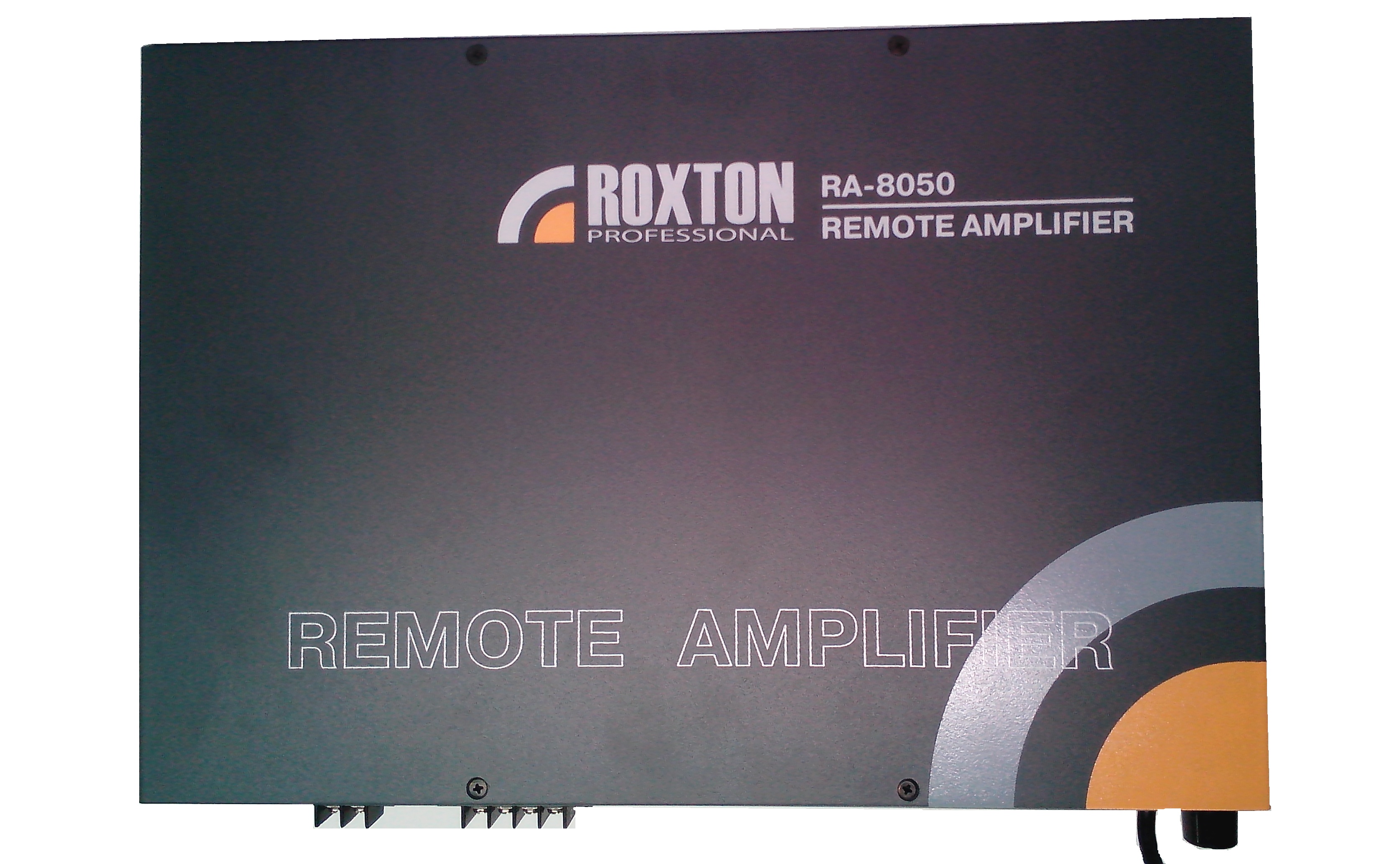

Настенный терминальный усилитель RA-8050

Назначение

Настенный терминальный усилитель (терминал) работает в составе системы оповещения ROXTON 8000. Терминал представляет собой моноблок настенного исполнения. Терминал может монтироваться в электротехнический шкаф. Терминал может функционировать в двух основных режимах:

– в локальном режиме – как самостоятельное устройство (локальная система оповещения);

– в составе системы – как дистанционно-управляемый и контролируемый терминал распределенной  системы оповещения ROXTON 8000.

В локальном режиме терминал может работать как трансляционный 50Вт/100В усилитель с возможностью подключения аудиоисточника к линейному входу.

В составе системы, терминал управляется и контролируется через встроенный цифровой микропроцессор. Всего в системе может присутствовать до 64 таких терминалов. Управление терминалом осуществляется централизованно при помощи периферийных блоков системы – аудио-процессора АР-8264, процессора-селектора PS-8208, микрофонной консоли RM-8064. От данных устройств на терминалы поступает различная аудио информация – аварийные сообщения, пейджинговые объявления, музыкальная трансляция. Звуковая информация поступает по 3 каналам и воспроизводится согласно приоритету, определяемому конфигурацией всей системы. Уровень выходного аудио сигнала  регулируется.

Терминал осуществляет автоматический контроль линии. При КЗ или разрыве в линии загорается соответствующий индикатор (LC) на выходной клемме появляется сухой контакт, раздается звуковой сигнал. При пропадании внешнего питания AC 220В терминал автоматически переходит на питание от встроенного аккумулятора DC 12В. Аккумулятор заряжается от встроенного зарядного устройства. Питание и состояние аккумулятора отображается на панели блока. Дистанционный контроль параметров терминала осуществляет  процессор-селектор PS-8208. Дистанционное управление осуществляет  процессор-селектор PS-8208, микрофонные консоли RM-8064, аудио-процессор АР-8264. Контроль и управление осуществляются по протоколу RS-485. Терминалы объединяются в 8 групп, адрес группы устанавливается при прошивке.

Внешний вид



Основные функции

– Усилитель мощности 50Вт/100В;

– Предварительный усилитель;

– Регулировка громкости;

– Приоритетный аудиовход;

– Блок автоматического контроля линий громкоговорителей;

- Контроль питания;

– Встроенный аккумулятор 12В/7,5Ач

– Зарядное устройство на 12В;

– Контактный терминал для подключения линий громкоговорителей;

– Контактный терминал для дистанционного контроля;

– Разъемы RJ-45 для подключения блоков управления и контроля.



Работа в составе системы

– Централизованное полуавтоматическое управление;

– Автоматическое включение от системы пожарной сигнализации;

– До 14-ти приоритетов в составе системы;

– до 64-х терминалов;

– Объединение в 8-ми рабочих групп;

– Стыковка с сигналами ГОЧС;

– Управление по 3-м звуковым каналам;

– Контроль и управление по цифровому протоколу RS-485;

– Автоматический централизованный контроль линий громкоговорителей;

– Автоматический централизованный контроль линий питания;

– Автоматическое переключение на аварийный ввод питания +12В

– Дистанционное управление от 8-ми выносных микрофонных консолей RM-8064;

– Дистанционное управление от контроллеров PS-8208;

– Дистанционное управление от аудио-процессоров АР-8264.

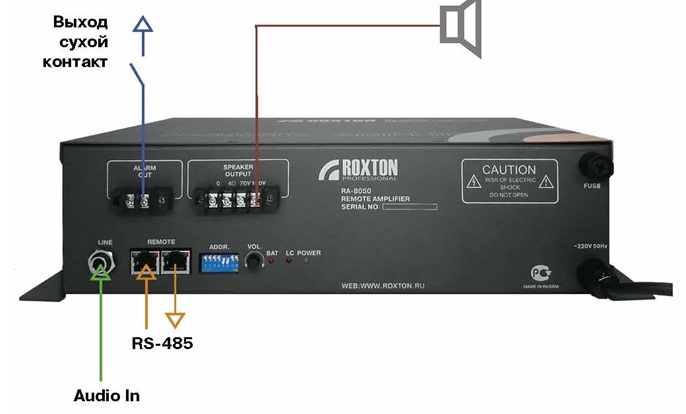

Подключение





Технические  характеристики

УСИЛИТЕЛЬ МОЩНОСТИ

Выходная мощность

50 Вт

Коэффициент полезного действия (Рвых50Вт)

80%

Частотный диапазон

100Гц- 18 кГц

Выходной сигнал

100 В

Сигнал/Шум

105дБ

Уровень на универсальном входе

750мВ/10кОм

БЛОК АВТОМАТИЧЕСКОГО КОНТРОЛЯ

Количество контролируемых линий

1

Параметры реле

100-250В/5А

Напряжение контролируемой линии

Не более 100В

Максимальный контролируемый импеданс линии

1600 Ом

Минимальный контролируемый импеданс линии

10 Ом

Величина отклонения для регистрации неисправности линии

25%

Функционирование в составе системы

Максимальное количество терминалов RA-8050

 До 64

Максимальное количество управляющих систем типа RM 8064 и/или PS 8208

9

Интерфейс связи устройств

RS-485

Параметры интерфейса  связи

Скорость/биты данных/четность



460800/8/нет

Число звуковых каналов

3

ОБЩИЕ

Напряжение питания основное/резервное

12B, DC

Потребляемый ток в рабочем режиме основное/резервное

50мА/600мА

Потребляемый ток в дежурном режиме основное/резервное

20мА/300мА

Температура функционирования

+100C    +350C

Относительная влажность

Не более 90 %

Габаритные размеры

313*219*89 мм

Вес

7 кг

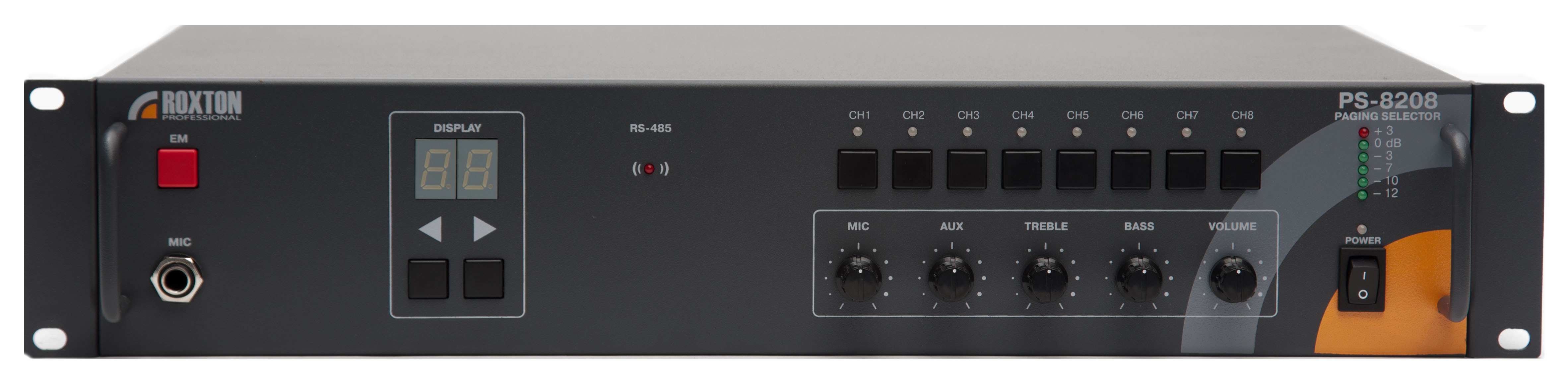

Блок автоматического контроля и управления PS-8208

Назначение

Блок автоматического контроля и управления PS-8208 входит в состав системы оповещения ROXTON 8000  и  используется для построения систем аварийного оповещения и музыкальной трансляции на базе дополнительного оборудования. Данный блок осуществляет контроль и управление 64 периферийными исполнительными устройствами – терминалами RA-8050, комбинированными системами RA-8236. Управление терминалами RA-8050,  RA-8236 осуществляется по трем независимым звуковым каналам, выбираемым автоматически, что позволяет увеличить пропускную способность системы. Контроль и управление осуществляются по цифровому протоколу RS-485. Всего в системе может присутствовать до 9-ти контроллеров PS-8208, каждому из которых задается свой приоритет, позволяющий обеспечить надлежащую гибкость управления. Приоритет соответствует программно устанавливаемому адресу, наибольший приоритет имеют блоки с большим адресом. При необходимости одновременной аудио-трансляции с 3-х блоков, блок с большим приоритетом занимает первый канал, блокируя или оттесняя блоки с меньшим приоритетом на 2-й и 3-й аудио каналы. Музыкальную трансляцию рекомендуется вести с блоков имеющих низкий приоритет.



Внешний вид



Подключение

Технические  характеристики

СЕЛЕКТОР-КОНТРОЛЛЕР

PS-8208

Задержка включения/отключения исполнительных устройств

Не более 1/2 сек

Интерфейс связи устройств

RS-485

Число звуковых каналов

3

Количество групп / зон управления

8 / 512

Количество адресов (блоков в системе)

8

Расширение зон

До 64

Количество приоритетов

12

Цифровой протокол

RS-485

Параметры интерфейса связи

Скорость/биты данных/четность



460800/8/нет

Количество портов обмена

2

Тип разъема

RJ-45

МИКШЕР



Уровень сигнала на микрофонном входе

2мВ/600Ом

Уровень сигнала на линейном входе AUX

500мВ/10кОм

Уровень сигнала на линых выходах LINE 1,2

0,75В (0дБ)

Частотный диапазон

40Гц-20кГц

Сигнал/Шум

Не хуже 85дБ

ОБЩИЕ



Напряжение питания

DC 24В (+10% -15%) В АС~220В, 50 Гц

Потребляемая мощность

40 Вт

Температура функционирования

+15°C    +40°C

Относительная влажность

Не более 90 %

Габаритные размеры

Высота в  Unit  (1 Unit = 44 mm)

484*350*88 мм

2

Вес,

6 кг



Состав и функционирование

4-х приоритетный микшер

Блок принимает и транслирует на аудио выход 3 линейных, 1 микрофонный аудио-сигнал по 4-м приоритетам, а также аудио сигнал от 8-ми микрофонных консолей RM-8064 по 3-м звуковым каналам. Каждый из этих сигналов может, как микшироваться, так и транслироваться на аудио выход (+ выходной  СОМ порт) в своем приоритете.



Пейджинговый селектор (блок управления)

Пейджинговый селектор осуществляет управление 64-мя терминалами RA-8236 и реализует следующие функции:

- Оперативное ручное включение 8-ми групп терминалов;

- Активация 8-ми групп терминалов от сигналов пожарной станции;

- Выбор любых комбинации из 512 зон;

- Функция памяти выбранных зон и их комбинаций;

- Работа по 4-м приоритетам.

- Управление по 3-м аудио каналам.

- Автоматический выбор и подключение свободного звукового канала;

- Передача сообщения с микрофона в выбранные зоны по высокому приоритету;

- Передача сообщения с дополнительного блока сообщений в выбранные группы зон по второму приоритету;

- Передача дополнительного аудио сигнала (например, с блока БЦЗ системы ГОЧС) во все зоны по третьему приоритету;

- Трансляция аудио сигнала с 8-ми микрофонных консолей RM-8064. Аудио сигналы с встроенного микрофона или аудио источника подключенного к входу микрофонной консоли, поступает на блок PS-8208 по 3-м звуковым каналам и заданному (одному из 8) приоритету;

- Трансляция аудио сигнала (с музыкального источника), через низкоприоритетный регулируемый вход (AUX) в выбранные зоны.

- Индикация выбранных зон.



Блок ручного и автоматического контроля

Блок осуществляет контроль состояния и функционирования 64-х блоков RA-8050, RA-8236 и реализует следующие функции:

- Дистанционный контроль состояния резервного источника питания, 64-х блоков  RA-8050, RA-8236;

- Дистанционный контроль состояния 512-ти соединительных линий громкоговорителей, 64-х блоков RA-8050,  RA-8236;

- Дистанционный контроль срабатывания системы пожарной сигнализации на 64-х устройствах типа RA-8050, RA-8236.

- Индикация, оперативный просмотр контролируемых параметров;

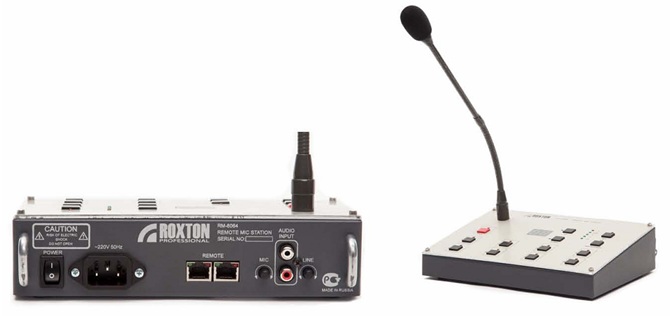

Микрофонная консоль на 512 зон RM-8064

Назначение

Микрофонная консоль - это устройство дистанционного управления периферийными исполнительными устройствами. Консоль совмещает в себе функции микрофона, селектора зон, предварительного усилителя, снабжена индикационной панелью и контактным терминалом.

При помощи консоли RM-8064 можно управлять 64-мя комбинированными системами RA-8236. Комбинированная система RA-8236 имеют 8-ми зонное исполнение, следовательно, при помощи консоли можно активировать – выбирать, включать или отключать любую их 512-ти зон, с целью передачи в них речевого сообщения с встроенного микрофона или аудио-сигнала с источника звука. подключенного к терминалу. Консоль осуществляет управление по цифровому протоколу RS-485, передача сигнала осуществляется по 3-м звуковым каналам, что повышает надежность и пропускную способность системы в целом. Всего в системе может присутствовать до 8-ми микрофонных консолей, каждой из которых назначается свой приоритет. Приоритет консоли соответствует программно устанавливаемому адресу, наибольший приоритет имеют консоли с большим адресом. Консоли осуществляют управление терминалами по 3-м автоматически выбираемым звуковым каналам. При необходимости одновременной трансляции  с 3-х консолей, консоль с большим приоритетом занимает первый канал, блокируя или оттесняя консоли с меньшим приоритетом на 2-й и 3-й каналы. Музыкальную трансляцию рекомендуется вести с консолей имеющих низкий приоритет.



Внешний вид

Основные функции

- Управление 64 блоками (системами) RA-8236;

- Активация любых комбинаций из 512-ти возможных зон;

- Быстрая активация любой из 8 групп блоков RA-8236;

- Функция памяти выбранной комбинации;

- Оповещение с встроенного микрофона в выбранные зоны;

- Регулировка уровня сигнала микрофона;

- Трансляция аудио сигнала с источника звука, подключенного к консоли;

- Регулировка чувствительности аудио входа;

- Работа по 3-м звуковым каналам;

- Работа по 8-ми приоритетам;

- Автоматическое определение свободного звукового канала;

- Цифровой протокол управления RS-485;

- Двух сегментная индикация;

- Настольное исполнение.



Технические  характеристики

Максимальное количество управляющих консолей в системе

8

Задержка включения/отключения исполнительных устройств

Не более 1/2 сек

Интерфейс связи устройств

RS-485

Параметры интерфейса связи

Скорость/биты данных/четность



460800/8/нет

Число звуковых каналов

3

Напряжение питания основное

220В АС, 50 Гц

Температура функционирования

+100C    +350C

Относительная влажность

Не более 90 %



Подключение

Микрофонные консоли RM-8064, осуществляют дистанционное управление 64-мя терминалами RA-8236 или RA-8050. Всего в системе может присутствовать до 8-ми консолей. Для соединение консолей с терминалами используется как кольцевая  и разветвленная топология.



Соединение звездой:





Кольцевое соединение:

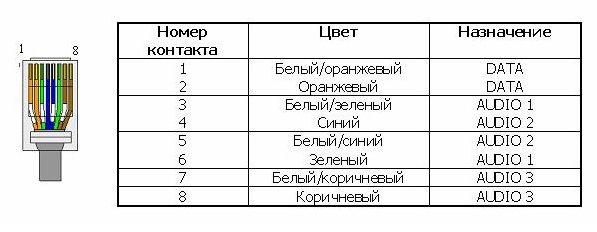

Распиновка кабеля

Подключение консолей осуществляется кабелем типа UTP- 5CAT – не экранированной витой парой (4х0,5). Распиновка контактов показана ниже:

Аудио-процессор AP-8264

Аудио-процессор ROXTON AP-8264 – блок речевого оповещения с возможностью ручного и автоматического управления. Блок предназначен для воспроизведения звуковых сигналов, речевых сообщений, записанных на цифровой носитель. Блок может работать самостоятельно и в составе системы оповещения и управления эвакуацией (СОУЭ) ROXTON 8000. При совместном использовании этого блока с программируемой пожарной станцией можно реализовать сложный алгоритм оповещения, используемый при построении СОУЭ 4  типа.

Рис. 1 - Аудио-процессор ROXTON AP-8264

Основные функции:

  • ручное/автоматическое включение;
  • полуавтоматическое управление;
  • до 9-ти сообщений mp3 формата;
  • раздельная и общая активация сухим контактом;
  • управление 8 группами терминалов (до 512-ти пожарных зон);
  • протокол управления RS-485;
  • 3-х канальный маршрутизатор;
  • USB-порт, FLASH накопитель;
  • линейный аудио выход;
  • встроенный мониторный громкоговоритель;
  • регулировка уровня громкости монитора;
  • кнопочное управление;
  • индикаторная панель;
  • светодиодная индикация;
  • универсальное питание AC 220В / DC 24В.

Блок может работать в составе системы оповещения ROXTON 8000 в ручном и автоматическом режиме.

Ручной режим

В ручном режиме управление блоком осуществляется при помощи кнопок, расположенных на лицевой панели. Кнопками DOWN/UP устанавливается номер mp3 файла, заранее записанного на карту памяти - USB FLASH накопитель. Номер файла, отображаемый на дисплее, определяется порядком его записи на карту памяти. Запуск выбранного звукового файла осуществляется нажатием кнопки START; остановка - нажатием кнопки STOP. Звуковая информация, записанная в выбранном файле, поступает на аудио-выход, а также в шину данных. При работе в составе системы оповещения ROXTON 8000, звуковая информация по одному из трех звуковых каналов шины данных передается группе терминалов, номер которой соответствует номеру на дисплее. При активации группы происходит включение всех терминалов, входящих её состав. Звуковая информация транслируется во все линии громкоговорителей, подключенных к данным терминалам (см. описание системы ROXTON 8000). Прослушивание транслируемой информации осуществляется при помощи встроенного мониторного динамика.



Автоматический режим

В автоматическом режиме блок активируется 9-ю сигналами – короткозамкнутыми сухими контактами, поступающими от охранно-пожарной станции (ОПС) или других средств автоматического включения, например, блока циркулярного запуска (БЦЗ) системы ГОЧС. При подаче сухого контакта на соответствующую клемму разъема INPUT CHANEL он появляется (дублируется) на соответствующей выходной клемме разъема OUTPUT CHANEL. Выходные контакты могут использоваться для активации дополнительных средств, например, системы оповещения, построенной на терминальном усилителе ROXTON RA-8236.



Подключение блока ROXTON AP-8264 в автоматическом режиме работы

Входные сухие контакты активируют соответствующие звуковые mp3-файлы, записанные на цифровом носителе. Номера и последовательность записи звуковых mp3-файлов должны соответствовать номерам замыкаемых клемм. Звуковое сообщение, записанное в mp3-файле, воспроизводится без перерыва с момента замыкания до момента снятия контакта с соответствующей клеммы.



Особенности работы блока в составе системы оповещения ROXTON 8000

Аудио-процессор ROXTON AP-8264 работает в составе системы оповещения ROXTON 8000, на базе которой строятся распределенные и централизованные (зональные) системы оповещения.

Использование блока ROXTON AP-8264 в составе системы оповещения ROXTON 8000


В системе оповещения ROXTON 8000 может присутствовать до 9 периферийных устройств: блоки управления ROXTON PS-8208, микрофонные консоли ROXTON RM-8064, аудио-процессоры ROXTON AP-8264; и до 64-х исполнительных устройств (терминалов): терминальные усилители ROXTON RA-8236 (настенные терминальные усилители ROXTON RA-8050), терминальные преобразователи ROXTON RP-8264. Терминалы разбиваются на восемь групп путем прошивки дополнительного адреса. Периферийные устройства осуществляют контроль и управление терминалами по цифровому протоколу RS-485. В системе ROXTON 8000 реализован, так называемый, «умный» маршрутизатор, позволяющий определить свободный звуковой канал, и транслировать по нему звуковую информацию нужным терминалам или группам терминалов. Достоверность передачи гарантируется наличием системы приоритетов у устройств управления.



Система приоритетов

Система приоритетов позволяет осуществить гарантированную передачу важной звуковой информации в любой терминал или группу терминалов, если они заняты (для трансляции) низшими приоритетами.

В системе ROXTON 8000 приоритеты периферийных блоков определяются адресом. Наивысший приоритет имеет устройство с адресом А9; низший - с адресом А1. По умолчанию аудио-процессору ROXTON AP-8264 назначен адрес А8, имеющий более высокий приоритет, чем удаленные консоли RM-8064 с адресами А1-А7, но более низкий, чем блок управления ROXTON PS-8208 с адресом А9.

В случае необходимости количество блоков AP-8264 может быть увеличено (до 9-ти). Одновременное использование трех высокоприоритетных блоков ROTON АР-8264 позволяет реализовать сценарий с оповещением одновременно по 3-м различным направлениям, что бывает необходимо при реализации сложных алгоритмов в системах оповещения и управления эвакуацией СОУЭ – 4 типа.



Подключение

Все блоки, входящие в состав системы оповещения ROXTON 8000, подключаются к общей цифровой шине управления (DATA) и аналоговой шине данных (AUDIO). Обе шины объединяются в едином кабеле (витой паре). Распайка кабеля указана на рис.

Распайка кабеля

Для соединения блоков системы используется разъем REMOTE. В качестве оконечной обжимки кабеля используются стандартные телекоммуникационные разъемы типа 8Р8С или RJ-45.



Технические характеристики

Наименование Значение
Напряжение питания AC / DC 220В 50 Гц / 24В
Потребляемая мощность 15 Вт
Формат карты памяти /емкость USB FLASH / до 32 Гб
Количество звуковых файлов / формат звуковых файлов До 9 / mp3
Протокол передачи данных c системой ROXTON 8000 RS-485
Тип соединения RJ-45
Температура функционирования +10°C +40°C
Относительная влажность Не более 90 %
Габаритные размеры 484*350*44 мм
Вес 3,2 кг



Категория: Система оповещения ROXTON | Добавил: ITblok (23.12.2014)
Просмотров: 1454 | Теги: системы оповещения населения, система пожарного оповещения, Система оповещения о пожаре, система оповещения, система оповещения и эвакуации | Рейтинг: 0.0/0
Всего комментариев: 0
Имя *:
Email *:
Все смайлы
Код *:

Оповещение и трансляция
Яндекс.Метрика
Google+
