Разветвитель-адаптер RS-8108

Назначение

Распределитель-адаптер RS-8108 (далее моноблок) функционирует в составе системы оповещения ROXTON-8000. Данный моноблок совмещает в своем составе две функции - функции распределителя и адаптера (преобразователя).

Распределитель:

Моноблок предназначен для распределения или разветвления шины данных - сигнала управления RS-485 + 3 аудиоканала (см. описание работы системы ROXTON-8000) по 8 направлениям (на 8 выходов). При помощи данного моноблока реализуется подключение типа звезда.

Адаптер:

Моноблок имеет встроенный адаптер – преобразователь USB/RS-485, используемый для подключения персонального компьютера со специализированным программным обеспечением.

Моноблок снабжен дополнительным аудио-входом. Аудио-сигнал (со звуковой карты компьютера) поступивший на данный вход, транслируется в любой свободный звуковой канал, для дальнейшей раздачи блокам системы (см. описание системы).

Моноблок имеет наивысший приоритет в системе. Это означает, что если все аудио-каналы в системе (в шине) используются и при этом на линейный вход блока поступает звуковой сигнал требующий передачи, то в этом случае, в силу приоритетности данный сигнал принудительно поступит в 1-й канал (реализованный в шине управления RS-485).

Моноблок имеет 2 ввода питания – основной АС-220В и резервный DC-24В.

Конструктивно блок выполнен в стоечном варианте.

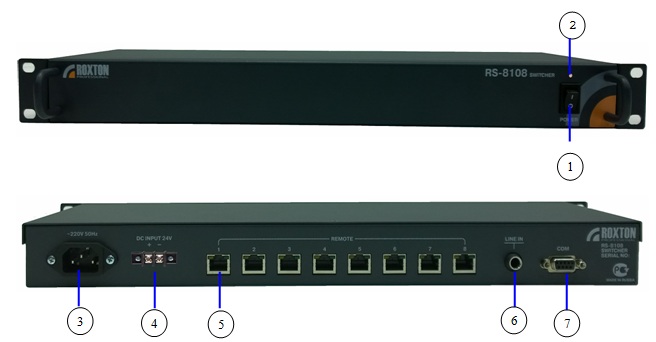

Передняя/задняя панели

  1. кнопка POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.
  2. индикатор включения питания - индикатор загорается при включении питания.
  3. разъем питания 220V - Гнездо для подключения шнура сети переменного тока.
  4. разъем питания DC-24VРазъем питания 24В.
  5. разъем (COM) – Цифровые порты управления (разъемы RJ-45) предназначен для подключения дополнительных блоков.
  6. разъем AUDIO out – Разъем типа TRS - линейный аудио выход.
  7. разъем (СОМ) – Разъем типа DSUB-9, цифровой порт USB.



Технические  характеристики

Основные функции

Входной порт данных

USB

Тип разъема входного порта данных

DSUB-9

Выходной порт связи устройств RS-485

RS-485

Количество входных/выходных портов RS-485

8

Параметры интерфейса  связи

Скорость/биты данных/четность



460800/8/нет

Число, параметры звуковых каналов

3 (балансные, +6дБ)

Линейный аудио выход

0,75В/10кОм

ОБЩИЕ

Напряжение питания основное/резервное

220В АС, 50 Гц/24B, DC

Потребляемый ток основной/резервный

35мА/350мА

Температура функционирования

+100C    +350C

Относительная влажность

Не более 90 %

Габаритные размеры

Высота в  Unit  (1 Unit = 44 mm)

482*44*150мм

1

Вес

1,7 кг

Скачать инструкцию
