Настенный терминальный усилитель RA-8050

Настенный терминальный усилитель RA-8050

Назначение

Настенный терминальный усилитель (терминал) работает в составе системы оповещения ROXTON 8000. Терминал представляет собой моноблок настенного исполнения. Терминал может монтироваться в электротехнический шкаф.

В составе системы, терминал управляется и контролируется через встроенный цифровой микропроцессор. Всего в системе может присутствовать до 64 таких терминалов. Управление терминалом осуществляется централизованно при помощи периферийных блоков системы – аудио-процессора АР-8264, процессора-селектора PS-8208, микрофонной консоли RM-8064. От данных устройств на терминалы поступает различная аудиоинформация – аварийные сообщения, музыкальная трансляция. Звуковая информация поступает по 3 каналам и воспроизводится согласно приоритету, определяемому конфигурацией всей системы. Уровень выходного аудио сигнала  регулируется.

Терминал осуществляет автоматический контроль линии. При КЗ. или разрыве в линии загорается соответствующий индикатор (LC) на выходной клемме появляется сухой контакт, раздается звуковой сигнал. При пропадании внешнего питания AC 220В терминал автоматически переходит на питание от встроенного аккумулятора DC 12В. Аккумулятор подзаряжается от встроенного зарядного устройства. Питание и состояние аккумулятора отображается на панели блока. Дистанционный контроль параметров терминала осуществляет  процессор-селектор PS-8208. Дистанционное управление осуществляет  процессор-селектор PS-8208, микрофонные консоли RM-8064, аудио-процессор АР-8264. Контроль и управление осуществляются по протоколу RS-485. Терминалы объединяются в 8 групп.



Основные функции

– Усилитель мощности 50Вт/100В;

– Предварительный усилитель;

– Регулировка громкости;

– Универсальный аудио выход;

– Блок автоматического контроля линий громкоговорителей;

- Контроль питания;

– Встроенный аккумулятор 12В/7,5Ач

– Зарядное устройство аккумулятора;

– Контактный терминал для подключения линий громкоговорителей;

– Контактный терминал для дистанционного контроля;

– Разъемы RJ-45 для подключения блоков управления и контроля.



Описание рабочей панели

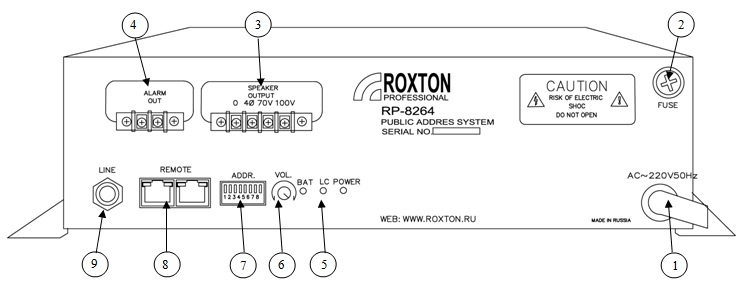

  1. Шнур питания. Провод для подключения к электрической сети (220В 50Гц).

ВНИМАНИЕ! Данное соединение не имеет дополнительных переключателей, поэтому усилитель активируется сразу при подаче напряжения.

  1. Кнопка включения батареи (BATTERY).  Данная кнопка подключает внутреннюю батарею емкостью 7,2 А/ч для обеспечения бесперебойного питания терминального усилителя, в случае отсутствия основного питания.
  2. Клеммы для подключения внешних акустических систем. Данный блок имеет возможность подключения различных типов АС (4 ОМ, 70В, 100В). Контроль за состоянием внешних АС осуществляется только для  АС подключенных между клеммами 0 и 100V.
  3. Клеммы ALARM OUT.  Нормально разомкнутые контакты реле. Замыкание контактов происходит во время аварийных ситуаций (авария АКБ,  отсутствие обмена по протоколу управления RS-485,  авария внешних акустических систем).
  4. Индикаторы: Индикаторы работы блока: POWER  - на терминальный усилитель подано напряжение; LC- авария блока контроля линий; BAT- авария встроенной батареи).
  5. Регулятор громкости звука.
  6. Переключатель ADDR.  Установка адреса терминального усилителя.
  7. Разъем RJ-45. Разъем для подключения к системе ROXTON 8000.
  8. Аудио-разъем OUT. Линейный выход усилителя. Данный  может использоваться для подключения внешних усилителей или других устройств.



Работа терминального усилителя  в составе системы ROXTON 8000

Терминальный усилитель работает в составе системы (комплекса). Для подключения дополнительных управляющих систем (RM-8064 и PS-8208) используется разъем REMOTE (поз._8). Кабель для межблочного соединения, используется не ниже UTP CAT3. В качестве оконечной обжимки кабеля используется телекоммуникационные разъемы типа 8Р8С или RJ-45. Распайка кабеля производится согласно таблицы:

Номер контакта

Цвет

Назначение

1

Белый/оранжевый

DATA

2

Оранжевый

DATA

3

Белый/зеленый

AUDIO 1

4

Синий

AUDIO 2

5

Белый/синий

AUDIO 2

6

Зеленый

AUDIO 1

7

Белый/коричневый

AUDIO 3

8

Коричневый

AUDIO 3





























ВНИМАНИЕ: Неправильная распайка провода может привести к неработоспособности системы.

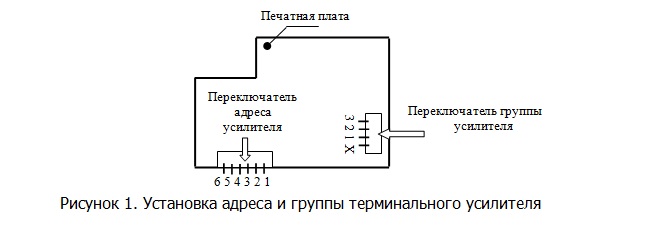

В системе ROXTON 8000 может использоваться до 64 исполнительных блоков (восьмизоновый усилитель RA-8236, восмизоновый коммутатор усилителей RP-8236,  однозоновый усилитель RA-8050),  и до 9  задающих устройств (микрофонная консоль RM 8264, устройство контроля и управления PS-8208, устройство воспроизведения звуковых файлов AP-8264, програмне обеспечение ROXTON 8000).  Для удобства управления все исполнительные устройства могут быть сгруппированы в 8 групп имеющие свой уникальный адрес. Для установки адреса необходимо: переключатели находящиеся на задней панеле блока установить в соответствии с таблицей 2. Для установки группы терминального усилителя необходимо открыть крышку прибора и на печатной плате ( рисунок 1), с помощью переключателя установить необходимую группу согласно с таблицей 1.

ВНИМАНИЕ (ОЧЕНЬ ВАЖНО)!: Для работы усилителя в составе системы ROXTON 8000, всоставе последней должен находится усилитель RA-8236 c  адресом  01. Поэтому адрес 01 для усилителя RA-8050  не доступен.

Неправильное функционирование системы ROXTON 8000 будет сопровождаться попеременным миганием светодиодов на раземе REMOTE, сигнализурующих об обмене данными по протоколу RS 485.  В случае отсутствия обмена  выдается аварийный сигнал (замыкается реле ALARM OUTPUT).

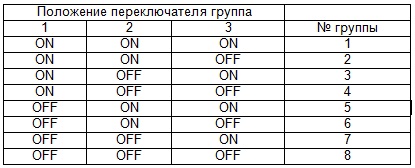

Таблица 1 Установка группы терминального усилителя.



Таблица 2 Установка  адреса терминального усилителя.

Работа  зарядного устройства терминального усилителя

В состав усилителя входит аккумуляторная батарея емкостью 7,2 А/ ч, для обеспечения функционирования устройства, в случае отсутствия основного питания. В состав терминального усилителя входит зарядное устройство, для востановления заряда аккумуляторной батареи. Ток заряда 350 мА. Для функционирования  терминального усилителя необходимо подключить прибор к сети переменного тока ( Поз. 1) и подключить аккумуляторную батарею ( Поз. 2). В случае разряда батареи ниже 10,5 Вольт сработает аварийная сигнализация (включится реле ALARM OUT и загорится светодиод BAT).   Данная ситуация возможна при глубоком разряде аккумуляторной батареи, возможном при длительном отсутствии  основного питания, или при неисправности аккумуляторной батареи.



Контроль внешних акустических систем

 Внешние акустические системы должны быть подключены к клемам SPEAKER OUTPUT, между клемой 0V  и клеммой,  соответствующей  типу акустической системы.  Количество подключаемых внешних акустических систем может быть произвольным,  но их суммарная мощность не должна превышать 50 Вт. В случае необходимости увеличения мощности возможно подключение дополнительного усилителя мощности к выходному аудио разъему (поз. 9).   Терминальный усилитель оснащен системой контроля  за состоянием акустических систем подключенных между клеммами 0V  и 100V.  В момент включения терминального усилителя  происходит опрос и запоминает состояния АС подключенных к клеммам 0V  и 100V.  Каждые 10 часов происходит опрос состояния акустической системы и в случае отклонения выдается аварийный сигнал (включится реле ALARM OUT и загорится светодиод LC).  В случае необходимости изменить запомненное состояние необходимо выключить и включить усилитель.



Технические  характеристики

Усилитель мощности

Выходная мощность

50 Вт

Коэффициент полезного действия (Рвых50Вт)

80%

Частотный диапазон

100Гц- 18 кГц

Выходной сигнал

100 В

Сигнал/Шум

105дБ

Уровень на универсальном линейном входе/выходе

750мВ/10кОм

                                                    Блок автоматического контроля линии

Количество контролируемых линий

1

Параметры реле

100-250В/5А

Напряжение контролируемой линии

Не более 100В

Максимальный контролируемый импеданс линии

1600 Ом

Минимальный контролируемый импеданс линии

10 Ом

Величина отклонения для регистрации неисправности линии

25%

Функционирование в составе системы

Максимальное количество терминалов RA-8050

 до 64

Максимальное количество управляющих систем типа RM-8064 и/или PS-8208

9

Интерфейс связи (устройств)

RS-485

Скорость передачи

200000 бод/с

Параметры интерфейса  (данные/стоповый бит/четность)

8/1/нет

Число звуковых каналов

3

Общие

Напряжение питания основное/резервное

~220V / 12B

Потребляемая мощность в дежурном режиме

4Вт

Потребляемая мощность в рабочем режиме

72Вт

Температура функционирования

+100C ~ +350C

Относительная влажность

не более 90 %

Габаритные размеры

313*219*89 мм

Вес

7 кг

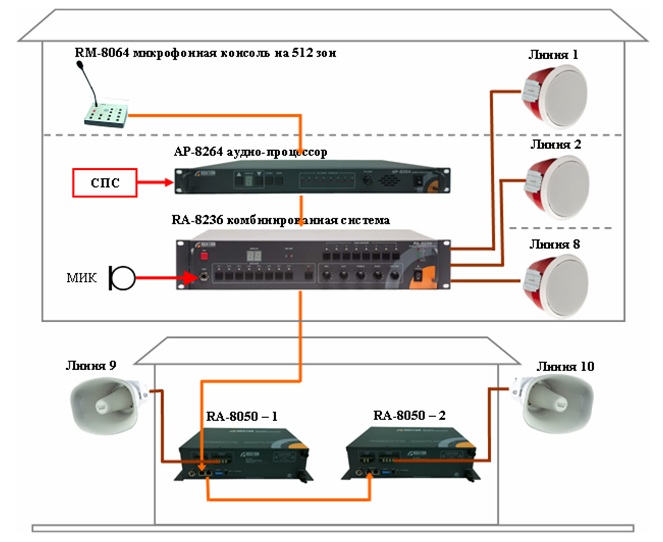

Пример использования в системе Roxton 8000 терминального усилителя RA-8050

Скачать инструкцию
