Многозонные (6 зон) трансляционные усилители АZ-120/240/360/480/560/650

Назначение

Многозонные (6 зон) трансляционные усилители АZ-120/240/360/480/560/650 (далее – усилители или блоки) предназначены для микширования и усиления звукового сигнала с целью его дальнейшей трансляции на громкоговорители.

К данным блокам может быть подключено 2 источника аудио сигнала.

К блокам также можно подключить до 3-х микрофонов.

Уровни линейных и микрофонных входов регулируются при помощи ручек на передней панели.

Выходной каскад усилителей содержит трансформатор, который дополнительно повышает напряжение усиленного сигнала. Это необходимо для минимизации потерь в линии.

К высоковольтным выводам усилителей необходимо подключать только специализированные громкоговорители, содержащие трансформатор.

Кроме высоковольтных, усилители также имеют “низкоомные” выводы, для подключения стандартных акустических систем.

Регулировка усиления осуществляется  при помощи регулятора на передней панели блоков.

Питание усилителей осуществляется от переменного напряжения 220В.

Конструктивно блоки выполнены в настольном исполнении.В комплекте поставляются крепежи (уши) для установки усилителей в 19” электротехнический шкаф.



Основные органы управления и коммутации

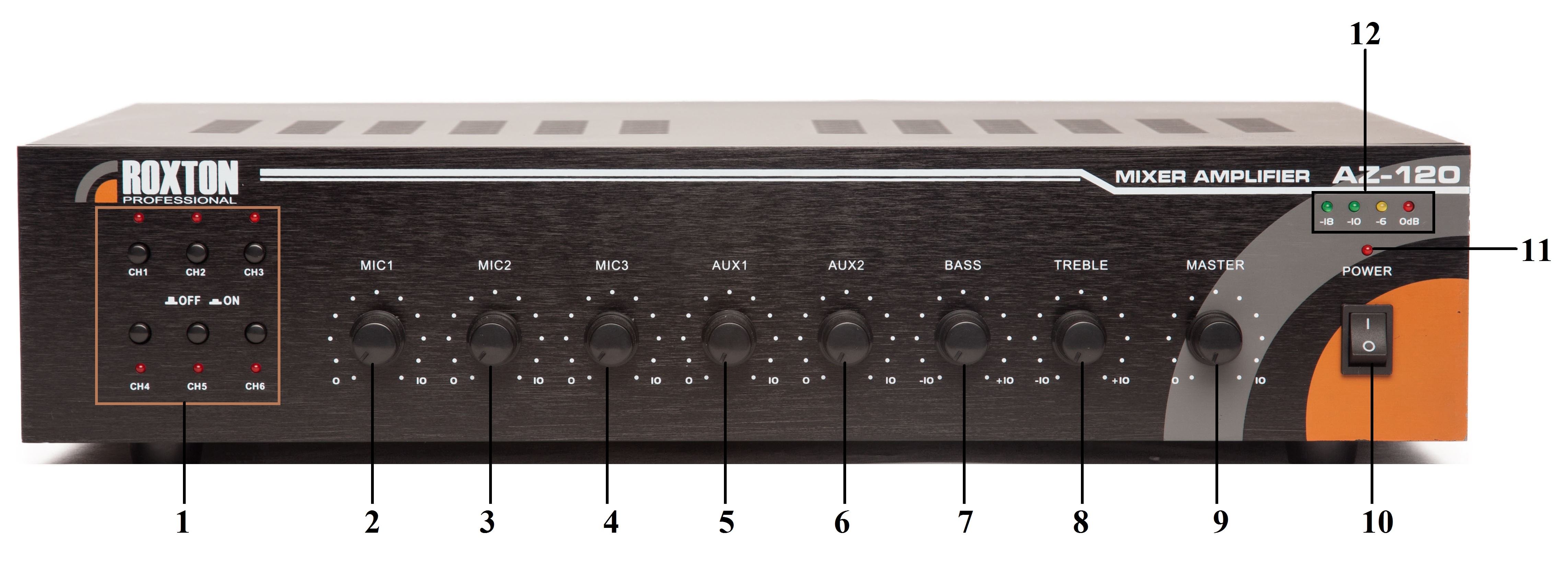

Передняя панель

  1. Кнопки селектора зон - Используются для соединения выхода усилителя с громкоговорителями по отдельности и вместе. При этом загорается индикатор, соответствующий выбранной зоне.

  2. Регулятор уровня сигнала микрофонного входа MIС 1 - При помощи данного регулятора осуществляется регулировка уровня сигнала, подаваемого на вход MIC 1.

  3. Регулятор уровня сигнала микрофонного входа MIС 2 - При помощи данного регулятора осуществляется регулировка уровня сигнала, подаваемого на вход MIC 2.

  4. Регулятор уровня сигнала микрофонного входа MIС 3 - При помощи данного регулятора осуществляется регулировка уровня сигнала, подаваемого на вход MIC 3.

  5. Регулятор уровня сигнала  входа AUX 1-При помощи данного регулятора осуществляется регулировка уровня сигнала, подаваемого на вход AUX1.

  6. Регулятор уровня сигнала  входа AUX 2-При помощи данного регулятора осуществляется регулировка уровня сигнала, подаваемого на вход AUX2.

  7. Регулятор BASS - При помощи данного регулятора можно корректировать амплитудно-частотную характеристику сигнала в области низких частот. Глубина регулировки ± 10 дБ.

  8. Регулятор TREBLE - При помощи данного регулятора можно корректировать амплитудно-частотную характеристику сигнала в области высоких частот. Глубина регулировки ± 10 дБ.

  9. Регулятор MASTER (основной) - Этот регулятор используется для настройки громкости конечного звука.

  10. Кнопка POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.

  11. Светодиод POWER ON - Светодиод загорается при включении питания.

  12. Индикаторы уровня выходного сигнала - Индикаторы показывают уровень выходного сигнала

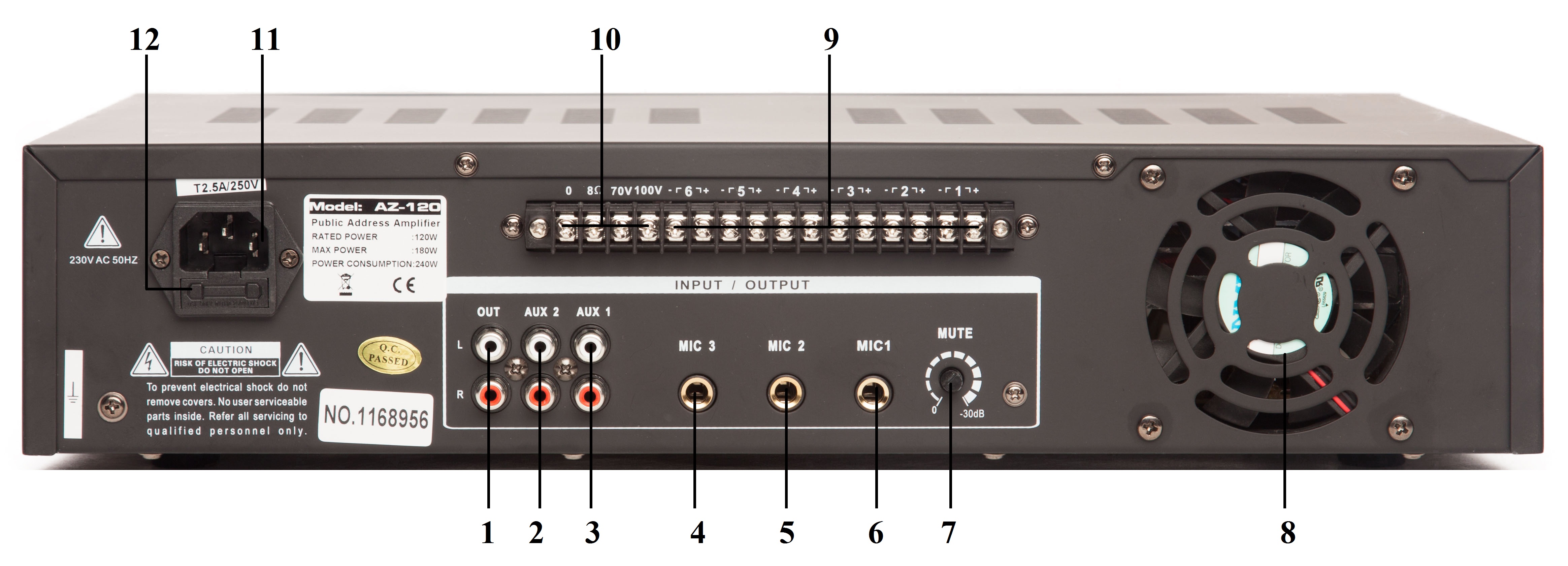

Задняя панель

  1. Линейный выход OUT

Разъемы (RCA) для подключения внешнего усилителя мощности.



  1. Вход AUX2

Разъем RCA для подключения аудио источников. Два сигнала стерео от источника микшируются в один сигнал моно.



  1. Вход AUX1

Разъем RCA для подключения аудио источников. Два сигнала стерео от источника микшируются в один сигнал моно.



  1. Микрофонный вход MIC 3

К данному разъему (TS 6.35), подключается динамический микрофон. Уровень сигнала, поступающего на данный вход, выставляется при помощи соответствующего регулятора уровня сигнала MIС 3 находящегося на передней панели усилителя.



  1. Микрофонный вход MIC 2

К данному разъему (TS 6.35), подключается динамический микрофон. Уровень сигнала, поступающего на данный вход, выставляется при помощи соответствующего регулятора уровня сигнала MIС 2 находящегося на передней панели усилителя.



  1. Микрофонный вход MIC 1

Разъем (TS 6.35) для подключения приоритетного микрофона. Сигнал, поданный на входе MIC1 подавляет все остальные (если активирован регулятор 8 «MUTE» на задней панели) или смешивается с ними.



  1. Регулятор приоритета MIC1 MUTE

Регулятор управляет уровнем входного сигнала, поданного на приоритетный вход MIC1 по отношению к остальным входам. В крайнем правом положении сигнал на входе MIC1 подавляет все остальные.



  1. Решетка вентилятора принудительного охлаждения



  1. Выходные клеммы ZONES 1 ~ 6

Клеммы для подключения громкоговорителей через селектор зон.



  1.  Клеммы подключения громкоговорителей

К данным клеммам подключается трансляционная линия с громкоговорителями. Возможны 4 варианта подключения громкоговорителей:

низкоомное (8 Ом);

трансляционная линия 70 В;

трансляционная линия 100 В;

трансляционная линия 30 В.

Для подключения трансляционной линии 30 В необходимо использовать клеммы

«100 В» и «70 В». В остальных случаях применяется клемма «COM» в сочетании с одной из нижеперечисленных:  «8 Ом», «70 В», «100 В».



  1.  Разъем питания

Разъем для подключения шнура питания.



  1.  Крышка предохранителя

В этом держателе установлен предохранитель переменного тока. При перегорании последнего, замените предохранителем того же типа. При продолжительном выгорании обратитесь в службу ремонта



Порядок включения

  1. Перед подключением устройства к питающей сети переведите выключатель пита- ния в положение OFF, а регуляторы громкости в положение минимального уровня.

  2. Убедитесь, что источники сигналов и громкоговорители подключены к устройству правильно.

  3. Нажмите кнопку включения питания. После этого начнет светиться индикатор POWER, устройство готово к работе.

Установите требуемый уровень громкости для каждого источника сигнала, уровень громкости выходного сигнала и, если необходимо, настройте тембр.



Подключение громкоговорителей

Схема подключения низкоомной нагрузки  8 Ом

Технические характеристики

Выходная мощность

AZ-120: 120 Вт



AZ-240: 240 Вт



AZ-360: 360 Вт



AZ-480: 480 Вт



AZ-560: 560 Вт



AZ-650: 650 Вт

выход/сопротивление

100 В, 70 В, 4~16 Ом

Селектор зон

6 линий

Частотный диапазон (+1/-3 дБ)

100 Гц - 16 кГц

Общие нелинейные искажения

не более 0,1 %

Отношение сигнал/шум

не менее 66 дБ

Чувствительность/сопротивление

MIC 1~3

AUX 1~2



6 мВ/600 Ом, несимм.

0,25 В/10 кОм, несимм.

Линейный выход/Сопротивление

1 В/600 Ом, несимм.

Глубина регулировки тембра



ВЧ

10 кГц, ±10 дБ

НЧ

100 Гц, ±10 дБ

Система защиты

постоянный ток на выходе, перегрузка, короткое замыкание

Питание

≈220 В, 50 Гц

Потребляемая мощность

AZ-120: 240 Вт



AZ-240: 480 Вт



AZ-360: 720 Вт



AZ-480: 960 Вт



AZ-560: 1120 Вт



AZ-650: 1300 Вт

Размеры

440 х 92 х 330 мм

Масса

AZ-120: 13 кг



AZ-240: 14 кг



AZ-360: 16 кг



AZ-480: 18 кг



AZ-560: 21 кг



AZ-650: 24 кг



Скачать инструкцию
