Комбинированный преобразователь RP-8264

1. Введение

Настоящее техническое описание и инструкция по эксплуатации предназначены для изучения принципа работы и эксплуатации комбинированного преобразователя RP-8264.



2. Назначение

Комбинированный преобразователь (далее моноблок) RP-8264 представляет собой моноблок высотой 2U, совмещающий в себе функции предварительного усилителя, 8-ми зонного селектора, блока автоматического контроля громкоговорителей, наличием входов от пожарной станции, возможностью удаленного контроля и управления, резервирования по питанию.

Конструктивно блок выполнен в стоечном варианте.



3. Состав

– Предварительный усилитель, 1 – микр. аудиовход (приоритетный), 2 – лин. Аудио-входа (приоритетные), 1 лин. аудиовход (AUX), 2 лин. аудио выхода, темброблок;

– Селектор на 8 зон;

– Блок полуавтоматического/автоматического контроля 8 линий;

– Зарядное устройство на 24В;

– Контактный терминал для подключения линий громкоговорителей;

– Контактный терминал для подключения усилителей мощности;

– Контактный терминал для дистанционного управления;

– Контактный терминал для дистанционного контроля;

– Терминал для подключения дополнительных аудио источников.

– Разъемы RJ-45 для подключения блоков управления и контроля;

– Двухсегментный индикатор состояния.



4. Основные функции

– Централизованное полуавтоматическое управление;

– Автоматическое включение от системы пожарной сигнализации;

– До 12-ти приоритетов в локальном режиме;

– До 16-ти приоритетов в составе системы;

– 8-ми зонная базовая конфигурация;

– Расширение системы до 512 зон;

– Стыковка с сигналами ГОЧС;

– Управление по 3-м звуковым каналам;

– Работа по цифровому протоколу RS-485;

– Создание 8-ми рабочих групп;

– Автоматический контроль линий громкоговорителей;

– Автоматический контроль линий питания;

– Автоматическое переключение на аварийный ввод питания +24В

– Возможность подключение внешних аккумуляторных батарей (АКБ 24В);

– Дистанционное управление от 8-ми выносных микрофонных консолей RM-8064;

– Дистанционное управление от 9-ти контроллеров PS-8208;

– Дистанционный контроль от 9-ти контроллеров PS-8208.





3. Основные органы управления и коммутации

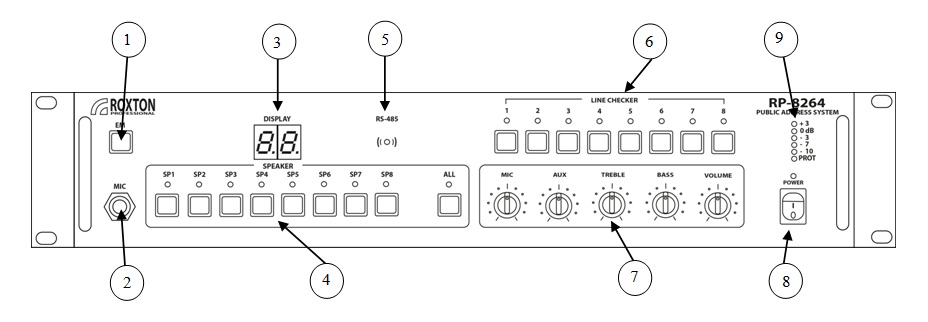

Лицевая панель

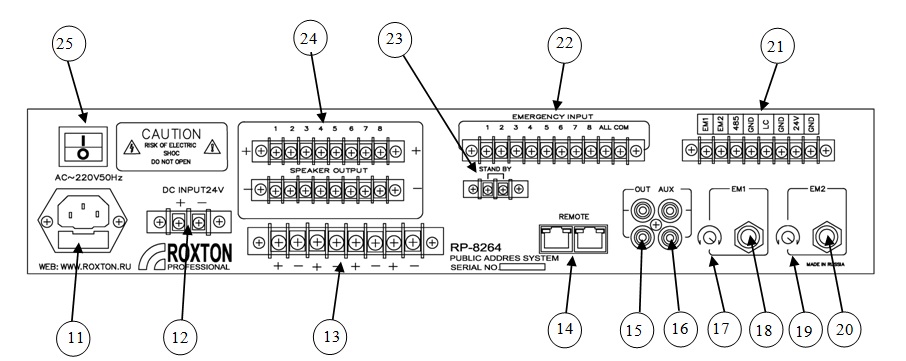

Задняя панель



На лицевой и задней панели расположены основные органы регулировки всеми частями, входящими в состав моноблока.

1 – Кнопка (ЕМ) включает аварийный режим оповещения с микрофона. Активирует все зоны и имеет высший приоритет. Так же при удержании данной кнопки более 3 секунд переводит блок в режим программирования и настройки.

2 – Гнездо подключения внешнего микрофона (Ω= 600 Ом), активируется кратковременным нажатием кнопки ЕМ (поз.1)

3 – Двухразрядный семисегментный индикатор для отображения информации о состоянии блока и режима программирования.

4 – Кнопки включения зон трансляции и двуцветные светодиодные индикаторы, отображающие состояние каждого канала.

5. – Индикатор RS-485 отображает отсутствие/наличие обмена данными по протоколу RS-485 (поз.14)

6 – Кнопки и двуцветные индикаторы встроенного блока контроля линий громкоговорителей.

7 – Модуль управления характеристиками предварительного усилителя. Предназначен для формирования частотного диапазона и коэффициента усиления по различным каналам.

         MIC – регулятор громкости микрофона (поз.2)

         AUX – регулятор громкости входа AUX

         TREBLE – регулятор верхних частот звукового сигнала

         BASS – регулятор нижних частот звукового сигнала

         VOLUME – общий регулятор громкости

8 – Кнопка вкл/выкл дежурного режима. В ждущем режиме происходит отключение питания, индикации состояния блока (кроме аварийных сообщений).

9 – Индикатор (PROT) показывает срабатывание системы защиты, при перегреве и перегрузке.

11 – Гнездо для подключения питания блока (220В/50Гц), совместно с предохранителем (6А).

12 – Клеммы для подключения внешних аккумуляторных батарей, общим напряжением 24 В. (Предохранители для аккумуляторных батарей находятся на плате блока питания прибора).

13 – Клеммы для подключения трансформаторных усилителей мощности (70В/100В). К данным клеммам можно подключить до 4-х усилителей мощности (не более 1кВт каждый). К “+” клемме подключается 100В выход усилителя, к “-” клемме – общий выход усилителя. При активации блока, каждый из усилителей коммутируется с соответствующими клеммами (зонами), поз. 23:

         Выход первого усилителя коммутируется с зонами 1,2 (клеммы 1, 2);

         Выход второго усилителя коммутируется с зонами 3,4 (клеммы 3, 4);

         Выход третьего усилителя коммутируется с зонами 5,6 (клеммы 5, 6);

         Выход четвертого усилителя коммутируется с зонами 7,8 (клеммы 7, 8).

ВНИМАНИЕ: При подключении одного усилителя и при необходимости коммутировать все 8 зон, усилитель  должен быть подключен ко всем клеммам 1, 2, 3, 4.

14 – Разъем REMOTE. При самостоятельной работе блока используется для подключения микрофонных консолей RM-8064. При работе блока в составе системы используется для подключения следующих блоков системы (RM-8064, PS-8208, RA-8236 и др.).

15 –Выходные разъемы для подключения внешних усилителей.

16 – Входные разъемы для подключения источников звуковых сигналов.

17– Регулятор громкости входного сигнала ЕМ1 (поз.17)

18 – Разъем для подключения звукового сигнала EM1. Активируется при замыкании одной или нескольких зон с помощью разъема EMERGENCY INPUT.

19 – Регулятор громкости входного сигнала ЕМ2 (поз.19).

20 – Разъем для подключения звукового сигнала EM2.  Активируется при замыкании клеммы ALL разъема EMERGENCY INPUT.

21 – Клеммы EMERGENCY INPUT служат для подключения внешних управляющих “сухих” контактов. При замыкании клемм 1-8 и клемм COM, включаются соответствующие зоны и активируется звуковой вход ЕМ1. При замыкании клемм ALL и COM, включаются все зоны и активируется звуковой вход ЕМ2.

22 – Выходные клеммы для управления внешними блоками системы.

ЕМ1 – Выходной «Сухой контакт» активируется при замыкании одной или нескольких зон с помощью разъема EMERGENCY INPUT.

ЕМ2 – Выходной «Сухой контакт» активируется при замыкании клеммы ALL с помощью разъема EMERGENCY INPUT.

485 – Выходной «Сухой контакт» активируется при отсутствие обмена данными по протоколу RS485.

LC – Выходной «Сухой контакт» активируется при наличии аварии регистрируемой блоком контроля линий (поз.6).

+24V – постоянное напряжение DC-24В, появляется при замыкании одной или нескольких зон с помощью разъема EMERGENCY INPUT, либо при замыкании клеммы ALL разъема EMERGENCY INPUT.

GND – общие клеммы.

23 – Клеммы STAND BY. Для активации/деактивации активного/дежурного режима.

24 – Клеммы для подключения линий громкоговорителей (выносных акустических 100В систем)  суммарной мощностью не более 600 Вт на одну зону.

25 – Кнопка включения/отключения питания 220В.



4. Технические  характеристики

ПРЕДВАРИТЕЛЬНВЙ УСИЛИТЕЛЬ

Частотный диапазон

100Гц- 18 кГц

Сигнал/Шум

105дБ

Уровень на микрофонном входе MIC

5мВ/470ом

Уровень сигнала на входах AUX, EM1, EM2

0дБ (0.75В)/10кОм

Уровень сигнала на линейном выходе OUT

0дБ (0.75В)

БЛОК АВТОМАТИЧЕСКОГО КОНТРОЛЯ ЛИНИЙ

Количество контролируемых линий

8

Параметры реле

100-250В/5А

Напряжение контролируемой линии

Не более 100В

Максимальный контролируемый импеданс линии

1600 Ом

Минимальный контролируемый импеданс линии

10 Ом

Величина отклонения для регистрации неисправности линии

25%

Интервал проверок

От 1 до 24ч

Функционирование в составе системы

Максимальное количество исполнительных устройств типа RP-8264

 До 64

Максимальное количество управляющих систем типа RM 8064, PS 8208 и др.

9

Интерфейс связи устройств

RS-485

Скорость обмена данными

200000 бод/с

Параметры интерфейса (бит данных/стоповый бит/четность)

8/1/нет

Число, параметры звуковых каналов

3 (балансные, +6дБ)

ОБЩИЕ

Напряжение питания основное/резервное

220В АС, 50 Гц/24B, DC

Потребляемая мощность в дежурном режиме

7 Вт

Потребляемая мощность без нагрузки

14 Вт

Минимальный ток на выходном разъеме 24В (при полной нагрузке)

Максимальный ток на выходном разъеме 24В (при нагрузке не более 70%)

Температура функционирования

+100C    +350C

Относительная влажность

Не более 90 %

Габаритные размеры

540*88*360 мм

Вес

10 кг







Схема подключения

Схема соединения RP-8264 и PA-8450
