Комбинированная система оповещения RA-8236
   Комбинированная система оповещения RA-8236
  • Моноблок, совмещающий в себе функции 8-ми зонного трансляционного усилителя, блока автоматического контроля акустических систем.
  • Имеет входы противопожарной системы и входы подключения сигналов ГО и ЧС.
  • Имеет возможность удалённого контроля и управления, и резервирования по питанию.
  • Может функционировать в составе системы, состоящей из 64 моноблоков данного типа. Каждому моноблоку назначается свой адрес, с возможностью одновременного управления от периферийных управляющих устройств типа RM-8064 или PS-8208.
  • Все моноблоки могут быть объединены в группы (до 8-ми групп) для упрощения процесса управления.
  • Моноблок имеет в своём составе трансляционный усилитель мощностью 360 Вт, ко входу которого может быть подключено до 5-ти источников аудио сигнала.
  • Напряжение выходного сигнала 100В.
  • Моноблок имеет встроенный 8-ми зонный селектор предназначенный для ручной или автоматической коммутации 100В выхода усилителя к нужной линии громкоговорителей.
  • Имеет блок контроля линий для автоматического и ручного контроля состояния 8-ми линий громкоговорителей.
  • Питание моноблока осуществляется как от переменного напряжения 220В/50Гц, так и от постоянного напряжения 24В.
  • В состав моноблока входит зарядное устройство буферного типа.
  • В случае аварийных ситуаций моноблок имеет возможность управлять исполнительными устройствами через выходные клеммы.
  • Моноблок может находиться в одном из трёх режимов работы: рабочий режим – обеспечивает полное функционирование системы; дежурный режим – работа в режиме пониженного энергопотребления в связи с отключением усилителя мощности,  вентиляторов и дисплея; режим настройки – настройка различных параметров блока.
  • Имеет возможность дистанционного управления включением усилителя из дежурного режима.



Назначение



Комбинированная система оповещения ROXTON RA-8236 представляет собой моноблок, на базе которого можно построить эффективную локальную систему оповещения. Блок может функционировать в двух основных режимах:



● в локальном режиме – как самостоятельное устройство (локальная система оповещения);



● в составе системы – как дистанционно управляемый и контролируемый терминал (распределенная система оповещения).





Состав

 – Усилитель мощности 360Вт/100В;

– Предварительный усилитель, 1 – микрофонный аудиовход (приоритетный), 2 линейных аудиовхода (приоритетные), 1 линейный аудиовход (AUX), 2 линейных аудио выхода;

- Темброблок;

– Селектор на 8 зон;

– Блок полуавтоматического/автоматического контроля 8 линий;

– Зарядное устройство на 24В;

– Контактный терминал для подключения линий громкоговорителей;

– Контактный терминал для дистанционного управления;

– Контактный терминал для дистанционного контроля;

– Терминал для подключения дополнительных аудио источников.

– Разъемы RJ-45 для подключения блоков управления и контроля;

– Двухсегментный индикатор состояния.



Основные функции

 – Централизованное полуавтоматическое управление;

– Автоматическое включение от системы пожарной сигнализации;

– До 12-ти приоритетов в локальном режиме;

– До 16-ти приоритетов в составе системы;

– 8-ми зонная базовая конфигурация;

– Расширение системы до 512-ти зон;

– Стыковка с сигналами ГОЧС;

– Управление по 3-м звуковым каналам;

– Работа по цифровому протоколу RS-485;

– Создание 8-ми рабочих групп;

– Автоматический контроль линий громкоговорителей;

– Автоматический контроль линий питания;

– Автоматическое переключение на аварийный ввод питания +24В

– Возможность подключения внешних аккумуляторных батарей (АКБ 24В);

– Дистанционное управление от 8-ми выносных микрофонных консолей RM-8064;

– Дистанционное управление от 9-ти контроллеров PS-8208;

– Дистанционный контроль от 9-ти контроллеров PS-8208.



Работа

На базе комбинированной системы RA-8236 можно реализовать 8-ми зонную 12-ти приоритетную 3-х канальную систему с возможностью включения от сигналов охранно-пожарных систем, систем ГОЧС, управления от 8-ми микрофонных консолей, автоматического контроля линий громкоговорителей.

Централизованное полуавтоматическое управление осуществляется по самому высокому приоритету посредством подключения к блоку пейджингового микрофона и активации, осуществляемой нажатием кнопки на передней панели блока.

Автоматическое включение от системы пожарной сигнализации осуществляется по второму приоритету посредством подключения к блоку дополнительного блока сообщений и активации нужной зоны от системы пожарной сигнализации.

В блоке предусмотрена возможность стыковки с системой ГОЧС. Автоматическое включение осуществляется от блока централизованного запуска (БЦЗ), посредством подачи на блок аудио сигнала и активации всех зон сухим контактом. Для данного режима выделен третий приоритет.

Дистанционное управление моноблоком осуществляется от 8-ми выносных микрофонных консолей RM-8064, каждая из которых имеет свой приоритет и осуществляет управление по 3-м независимым звуковым каналам. Многоканальная реализация позволяет увеличить пропускную способность системы и позволить нескольким удаленным устройствам работать параллельно. Для удобства и оперативного управления моноблоки можно объединять в группы. Активация (одновременное включение всех зон) группы возможна нажатием одной кнопки на любой дистанционной консоли.

В моноблоке предусмотрены два ввода питания: основной 220В и аварийный 24В. При пропадании питания на основном вводе, блок автоматически переходит на питание от резервных источников, в качестве которых могут использоваться как блоки бесперебойного питания, так и АКБ. Линия резервного питания контролируется. В случае использования АКБ активируется встроенное зарядное устройство.

В расширенном режиме на базе 64-х моноблоков, объединенных (слинкованных) витой парой по СОМ порту (протокол RS-485), может быть построена 512-ти зонная трансляционная система.



Управление приоритетами



Наивысший приоритет:

– Полуавтоматическое управление.

Дежурный оператор имеет возможность при помощи дополнительного пейджингового микрофона, подключенного к блоку, сделать экстренное объявление по всем зонам, приглушая все низкоприоритетные источники звука. Данный приоритет активируется аварийной кнопкой расположенной на передней панели блока.

- Автоматическое включение от системы пожарной сигнализации.

Данный приоритет активируется сигналами (сухими контактами) от системы пожарной сигнализации. Встроенный селектор осуществляет коммутацию 100В выхода усилителя мощности, к линии громкоговорителей (к зоне) соответствующей номеру входного управляющего контакта. На выходе блока  формируется выходной контрольный контакт для активации внешнего устройства, например, блока сообщений, при этом блок сообщений подключается к приоритетному аудиовходу встроенного микшера.

- Автоматическое включение от системы ГОЧС.

Данный приоритет активируется сигналами (сухими контактами) от системы ГОЧС, например, блока централизованного запуска (БЦЗ). Встроенный селектор осуществляет коммутацию 100В выхода усилителя мощности ко всем зонам (линиям). Аудио сигнал с блока БЦЗ подключается к приоритетному аудиовходу встроенного микшера.

- Управление от микрофонных консолей.

К блоку можно подключить до 8-ми микрофонных консолей RM-8064, каждая из которых имеет свой приоритет.

При помощи каждой консоли можно управлять 64-мя системами RA-8236 (512-ю зонами), объединенными (слинкованными) по витой паре (протокол RS-485).

- Музыкальная трансляция.

При помощи встроенного селектора зон можно выбрать зоны для музыкальной трансляции, которая может осуществляться с любого аудио источника подключенного к низкоприоритетному аудиовходу AUX.



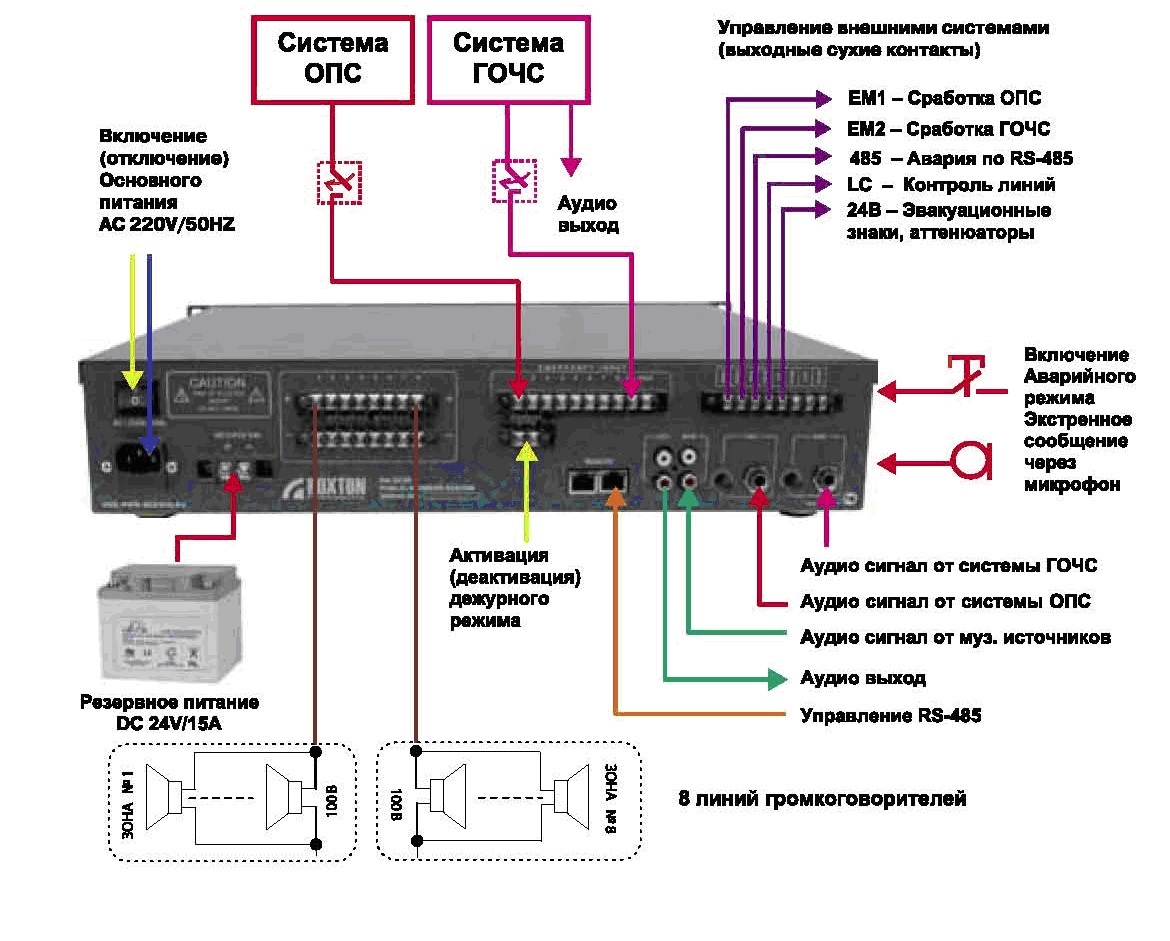

Подключение

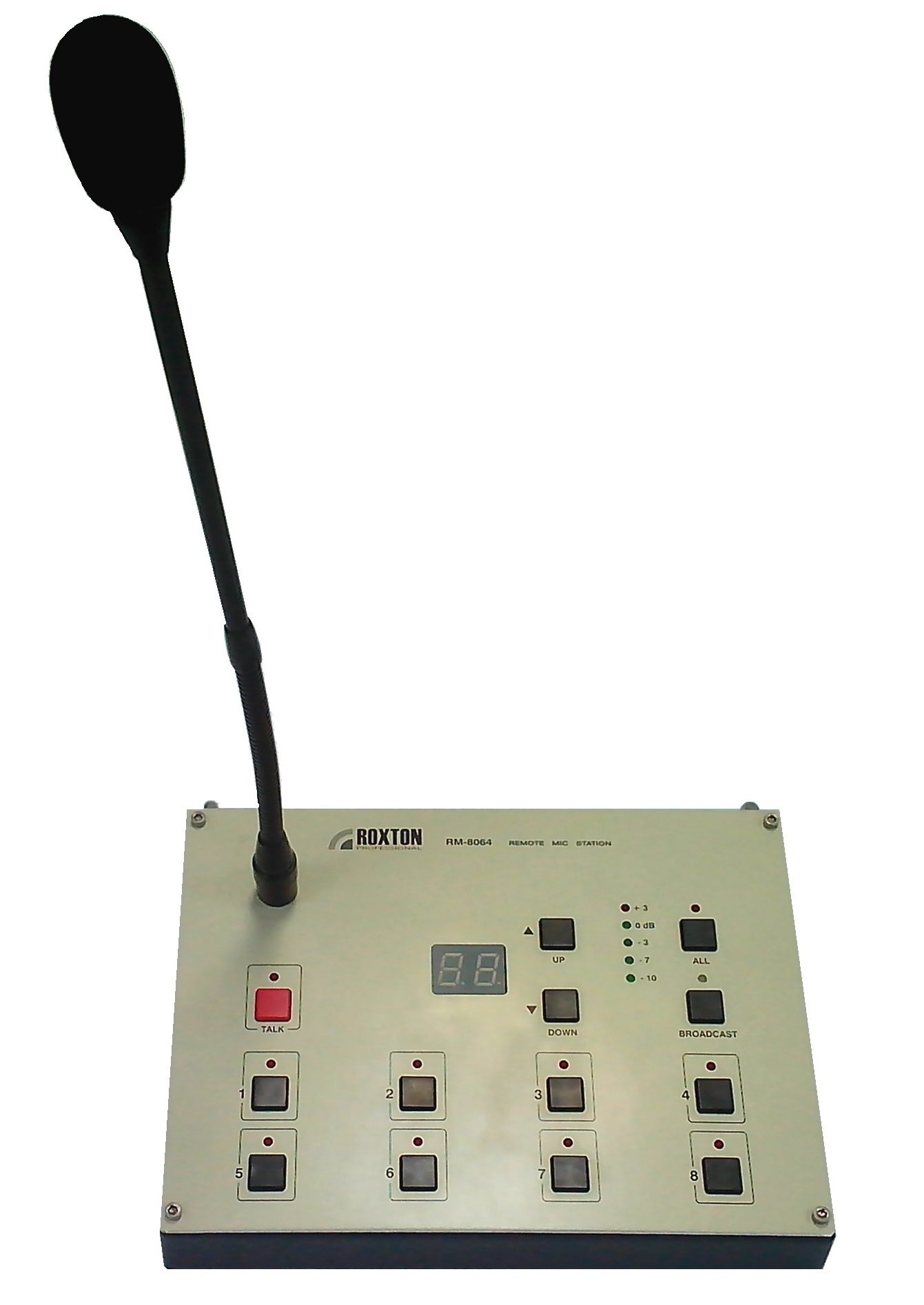

Микрофонная консоль RM-8064



Назначение

Микрофонная консоль - это устройство дистанционного управления периферийными исполнительными устройствами. Консоль совмещает в себе функции микрофона, селектора зон, предварительного усилителя, снабжена индикационной панелью и контактным терминалом.

При помощи микрофонной консоли RM-8064 можно управлять 64-мя комбинированными системами RA-8236. Комбинированная система RA-8236 имеют 8-ми зонное исполнение, следовательно, при помощи консоли можно активировать – выбирать, включать или отключать любую из 512-ти зон с целью передачи в них речевого сообщения с встроенного микрофона или аудио сигнала с источника звука, подключенного к терминалу. Консоль осуществляет управление по цифровому протоколу RS-485, передача сигнала осуществляется по 3-м звуковым каналам, что повышает надежность и пропускную способность системы в целом. Всего в системе может присутствовать до 8-ми микрофонных консолей, каждой из которых назначается свой приоритет. Приоритет консоли соответствует программно устанавливаемому адресу, наибольший приоритет имеют консоли с большим адресом. Консоли осуществляют управление терминалами по 3-м автоматически выбираемым звуковым каналам. При необходимости одновременной трансляции  с 3-х консолей консоль с большим приоритетом занимает первый канал, блокируя или оттесняя консоли с меньшим приоритетом на 2-й и 3-й каналы. Музыкальную трансляцию рекомендуется вести с консолей, имеющих низкий приоритет. Данная микрофонная консоль имеет настольное исполнение.





Основные функции

 - Управление 64-мя блоками (системами) RA-8236;

- Активация любых комбинаций из 512-ти возможных зон;

- Быстрая активация любой из 8-ми групп блоков RA-8236;

- Функция памяти выбранной комбинации;

- Оповещение с встроенного микрофона в выбранные зоны;

- Регулировка уровня сигнала микрофона;

- Трансляция аудио сигнала с источника звука, подключенного к консоли;

- Регулировка чувствительности аудиовхода;

- Работа по 3-м звуковым каналам;

- Работа по 8-ми приоритетам;

- Автоматическое определение свободного звукового канала;

- Цифровой протокол управления RS-485;

- Двухсегментная индикация.

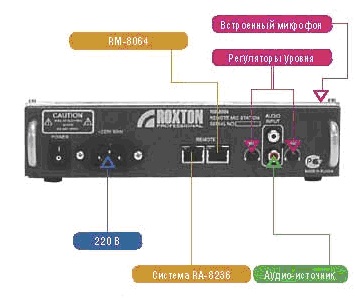

Схема подключения

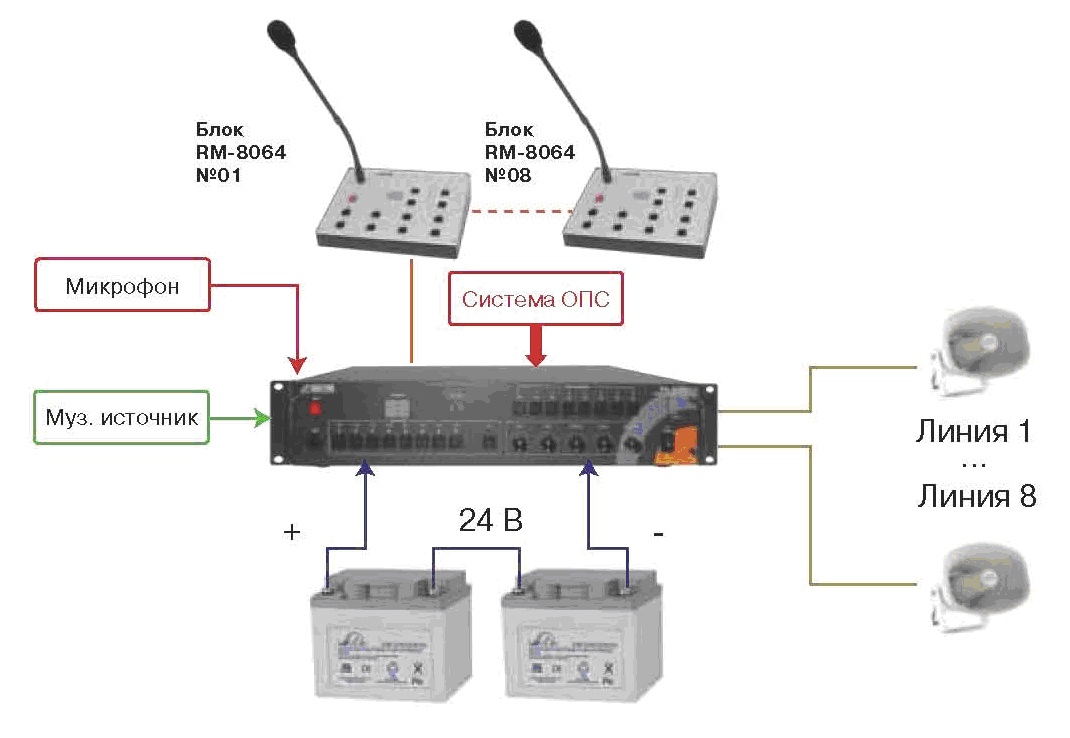

 Управление от микрофонных консолей RM-8064



 Дистанционное управление моноблоками осуществляется от микрофонных консолей RM-8064 по цифровому протоколу RS-485 и трем независимым аналоговым звуковым каналам. Одним моноблоком можно управлять с 8-ми микрофонных консолей RM-8064. Трехканальная реализация позволяет организовать независимое управление разными частями системы одновременно с 3-х консолей. Подключение консолей осуществляется различными способами (кольцо, звезда). Управление осуществляется по протоколу RS-485.







С каждой микрофонной консоли RM-8064 можно:

- Выбрать и включить нужную зону при помощи встроенного селектора;

- Выбрать и включить группу зон при помощи встроенного селектора;

- Передать в зону речевое сообщение со встроенного микрофона;

- Транслировать в зону сигнал с музыкального источника при помощи встроенного микшера.



Сопряжение с ГОиЧС

  1. При подаче  управляющих сигналов  включения от устройств сопряжения БРУСР-М, IA-10, Ethernet-РТУ П-166 ВАУ через блок согласования «МЕТА-9207М» на контакты «ALL» и «COM» разъёма «EMERGENCY INPUT» блока PS-8208 тестируемое оборудование из режимов рабочего с трансляцией фоновой музыки со звукового входа «AUX» и дежурного (режим пониженного энергопотребления) переходило в режим оповещения от РАСЦО. При этом звуковые сигналы с выходов устройств сопряжения поступали на все восемь выходных линий трансляции усилителя RA-8236, имеющего адрес №1 в системе и состоящего в первой группе. При назначении данному усилителю любого другого адреса из 64 или любой другой группы из 8-ми звуковые сигналы с выходов устройств сопряжения  так же поступали на все восемь выходных линий трансляции усилителя RA-8236.

  2. При снятии управляющих сигналов  включения оборудование  автоматически переходило в   режим предшествующий перехвату.

  3. При работе оборудования в режиме передачи звуковой информации с пожарного микрофона или при подаче автоматического сообщения (информация об эвакуации или ЧС) на вход  «EM1», и подаче сигнала включения от аппаратуры РАСЦО оборудование  не переходило в режим трансляции сигнала  РАСЦО.

  4. При перехвате сигналами ГО и ЧС приоритет оставался за трансляцией речи с пожарного микрофонного входа «MIC», активируемого кнопкой «EM» на передней панели, а также  сообщениями аварийной пожарной сигнализации, поступающими на вход звукового сигнала «EM1», активация которого производится управляющими контактами «COM» и «1-8» разъёма «EMERGENCY INPUT».



       Цифровое оборудование системы речевого оповещения «ROXTON» с представленным набором блоков обеспечивают  сопряжение с оборудованием РАСЦО  населения Санкт-Петербурга  с применением блока БРУСР-М по сети проводного вещания, а так же блока сопряжения Ethernet-РТУ П-166 ВАУ с блоком согласования «МЕТА-9207М»  и аудиоконтроллера IA-10 по цифровым каналам связи при выполнении следующих условий:

  1. Наличия линейного аналогового входа для приема звуковых сообщений от ГО и ЧС.

  2. Наличия входа управления для активации системы оповещения на базе тестируемого оборудования  от команд ГО и ЧС.

  3. Обеспечения при программировании системы приоритета сигналов  от ГО и ЧС выше, чем приоритеты сигналов местного  речевого оповещения, служебных и бизнес сообщений, а также трансляции фоновой музыки.

  4. Обеспечения наивысшего приоритета сигналам аварийного оповещения в ручном режиме или в автоматическом от пожарной сигнализации.

  5. Обеспечения возвращения системы оповещения  в предшествующее перехвату состояние при пропадании сигнала управления от ГО и ЧС.
