Абонентская вызывная панель CP-8032 - настенный или врезной блок, в металлическом корпусе, работающий в комплекте с селектором связи CS-8232, предназначен для осуществления экстренной связи с дежурным оператором.
Панель подключается к селектору по кабелю UTP. Всего в селектору может быть подключено до 32-х панелей с каждой из которых, можно передать на селектор экстренное сообщение при помощи встроенного микрофона. Передача осуществляется при нажатии кнопки вызова. Ответ дежурного оператора поступает по прямому проводу на громкоговоритель встроенный непосредственно в вызывную панель.

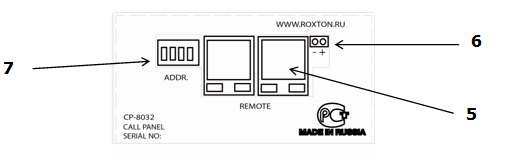

Вид снизу

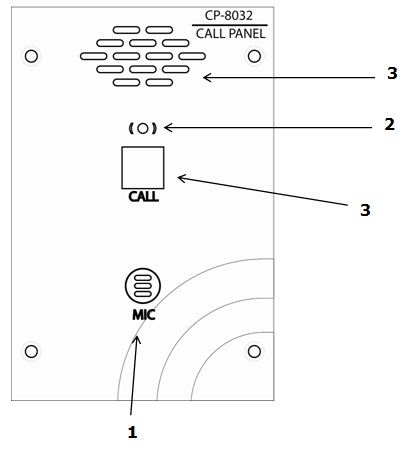

Передняя панель
-
Встроенный микрофон – Встроенный микрофон.
-
Индикатор вызова – Двухцветный светодиод, предназначен для отображения следующих режимов. При вызове панели оператором центрального поста, светодиод начинает мигать красным цветом (в такт мигания в динамике раздается сигнал привлечения внимания). При нажатии (ответе) кнопки поз. 3, светодиод загорается зеленым цветом (связь установлена). При вызове абонентом центрального поста, осуществляемого нажатием кнопки, поз.3 светодиод мигает зеленым цветом и сопровождается тональным сигналом до ответа оператора. При ответе оператора светодиод загорается зеленым цветом.
-
Кнопка экстренного вызова – Нажатие данной кнопки осуществляет запрос на установление связи (см. пп.2) или ответ на вызов оператора в зависимости от режима работы блока.
-
Встроенный ГРОМКОГОВОРИТЕЛЬ – Встроенный громкоговоритель. В данный громкоговоритель поступает сигнал привлечения внимания и ответ дежурного оператора.
-
Разъемы REMOTE – Разъемы RJ-45. Разъем для подключения абонентских вызывных панелей CP-8032.
-
Клеммы дополнительного питания +24В предназначены для подачи дополнительного питания от блока CS-8232. (смотри приложение 1)
-
Адресный dip переключатель – Адресный переключатель устанавливает номера (с 1 по 32) панели.
ПРИМЕЧАНИЕ Установка адреса панели осуществляется первыми (слева-направо) пятью 5 DIP переключателями, согласно таблице:
Технические характеристики
|
Количество зон (абонентских панелей)
|
До 32
|
|
Встроенный громкоговоритель, мощность
|
0,5Вт
|
|
Встроенный конденсаторный микрофон, шт
|
1
|
|
Чувствительность микрофонного входа
|
- 85дБ
|
|
Цифровой протокол
|
RS-485
|
|
Параметры интерфейса связи
Скорость/биты данных/четность
|
100000/8/нет
|
|
Количество портов обмена
|
2
|
|
Частотный диапазон
|
200Гц-12кГц
|
|
Напряжение питания
|
DC 24В (+10% -15%) по информационному кабелю
|
|
Потребляемая мощность в дежурном режиме
|
2 Вт
|
|
Потребляемая мощность в активном режиме
|
1 Вт
|
|
Температура функционирования
|
+15°C +40°C
|
|
Относительная влажность
|
Не более 90 %
|
|
Габаритные размеры
|
120*80*42 мм
|
|
Вес
|
0,8 кг
|
Распиновка информационного кабеля
|
Номер контакта
|
Цвет
|
Назначение
|
|
1
|
Белый/оранжевый
|
DATA
|
|
2
|
Оранжевый
|
DATA
|
|
3
|
Белый/зеленый
|
AUDIO 1 (прямой +)
|
|
4
|
Синий
|
AUDIO 2 (обратный +)
|
|
5
|
Белый/синий
|
AUDIO 2 (обратный -)
|
|
6
|
Зеленый
|
AUDIO 1 (прямой - )
|
|
7
|
Белый/коричневый
|
Питание +24В
|
|
8
|
Коричневый
|
Общий
|
Адресация панелей
|
АДРЕС ПАНЕЛИ
|
SW1
|
SW2
|
SW3
|
SW4
|
SW5
|
АДРЕС ПАНЕЛИ
|
SW1
|
SW2
|
SW3
|
SW4
|
SW5
|
|
№1
|
ON
|
ON
|
ON
|
ON
|
ON
|
№17
|
OFF
|
ON
|
ON
|
ON
|
ON
|
|
№2
|
ON
|
ON
|
ON
|
ON
|
OFF
|
№18
|
OFF
|
ON
|
ON
|
ON
|
OFF
|
|
№3
|
ON
|
ON
|
ON
|
OFF
|
ON
|
№19
|
OFF
|
ON
|
ON
|
OFF
|
ON
|
|
№4
|
ON
|
ON
|
ON
|
OFF
|
OFF
|
№20
|
OFF
|
ON
|
ON
|
OFF
|
OFF
|
|
№5
|
ON
|
ON
|
OFF
|
ON
|
ON
|
№21
|
OFF
|
ON
|
OFF
|
ON
|
ON
|
|
№6
|
ON
|
ON
|
OFF
|
ON
|
OFF
|
№22
|
OFF
|
ON
|
OFF
|
ON
|
OFF
|
|
№7
|
ON
|
ON
|
OFF
|
OFF
|
ON
|
№23
|
OFF
|
ON
|
OFF
|
OFF
|
ON
|
|
№8
|
ON
|
ON
|
OFF
|
OFF
|
OFF
|
№24
|
OFF
|
ON
|
OFF
|
OFF
|
OFF
|
|
№9
|
ON
|
OFF
|
ON
|
ON
|
ON
|
№25
|
OFF
|
OFF
|
ON
|
ON
|
ON
|
|
№10
|
ON
|
OFF
|
ON
|
ON
|
OFF
|
№26
|
OFF
|
OFF
|
ON
|
ON
|
OFF
|
|
№11
|
ON
|
OFF
|
ON
|
OFF
|
ON
|
№27
|
OFF
|
OFF
|
ON
|
OFF
|
ON
|
|
№12
|
ON
|
OFF
|
ON
|
OFF
|
OFF
|
№28
|
OFF
|
OFF
|
ON
|
OFF
|
OFF
|
|
№13
|
ON
|
OFF
|
OFF
|
ON
|
ON
|
№29
|
OFF
|
OFF
|
OFF
|
ON
|
ON
|
|
№14
|
ON
|
OFF
|
OFF
|
ON
|
OFF
|
№30
|
OFF
|
OFF
|
OFF
|
ON
|
OFF
|
|
№15
|
ON
|
OFF
|
OFF
|
OFF
|
ON
|
№31
|
OFF
|
OFF
|
OFF
|
OFF
|
ON
|
|
№16
|
ON
|
OFF
|
OFF
|
OFF
|
OFF
|
№32
|
OFF
|
OFF
|
OFF
|
OFF
|
OFF
|
SW6 – не используется
Приложение 1 (разъем подключение дополнительного питания)
