6-ти зонные комбинированные усилители MZ-120/240/360

Назначение

6-ти зонные комбинированные усилители серии MZ, используются для построения систем  оповещения и музыкальной трансляции.

Данный усилитель предназначен для микширования и усиления звукового сигнала с целью его дальнейшей трансляции на громкоговорители.

К данному блоку может быть подключено до 5-ти источников аудио сигнала, из которых 3 микрофонных и 2 линейных.

Уровни линейных и микрофонных входов регулируются при помощи ручек на передней панели.

Выходной каскад усилителя содержит трансформатор, дополнительно повышающий напряжение усиленного сигнала, для минимизации потерь в линии.

В усилитель встроен селектор на 6 зон. При выборе кнопок селектора, происходит подключение соответствующей линии громкоговорителей, к 100В выходу усилителя. К высоковольтным выходам селектора усилителя необходимо подключать только специализированные громкоговорители, содержащие трансформатор.

Кроме высоковольтных, усилитель также имеет “низкоомные” выводы, для подключения стандартных акустических систем.

В усилитель интегрирован музыкальный модуль, снабженный FM-тюнером, аудио декодером, поддерживающем форматы mp3, WMA. Модуль снабжен дополнительными разъемами для установки USB/SD/MIMC-карт. Выбор и управление музыкальными источниками, осуществляется как с самого прибора, так и при помощи пульта дистанционного управления.

Конструктивно блок выполнен в настольном варианте. В комплекте поставляются крепежи (уши) для установки усилителей в 19” электротехнический шкаф.

Питание усилителя осуществляется от переменного напряжения 220В.



Функционирование

- Встроенный селектор на 6 зон.

- Трансформаторный выход 70/100В.

- 3 мик. входа, 2 лин. входа, лин. выход.

- Приоритет MIC 1

- Функция приглушения.

- Индикация уровня.

- Регулировка НЧ/ВЧ

- Контроль уровня звука по каждому входу.

- Общий регулятор уровня.

- Защита усилителя от перегрузки, КЗ.

- mp3/WMA-декодер, FM-тюнер.

- Поддержка USB/SD/MIMC-карт (форматы WMA, mp3).

- Пульт ДУ.

Основные органы управления и коммутации

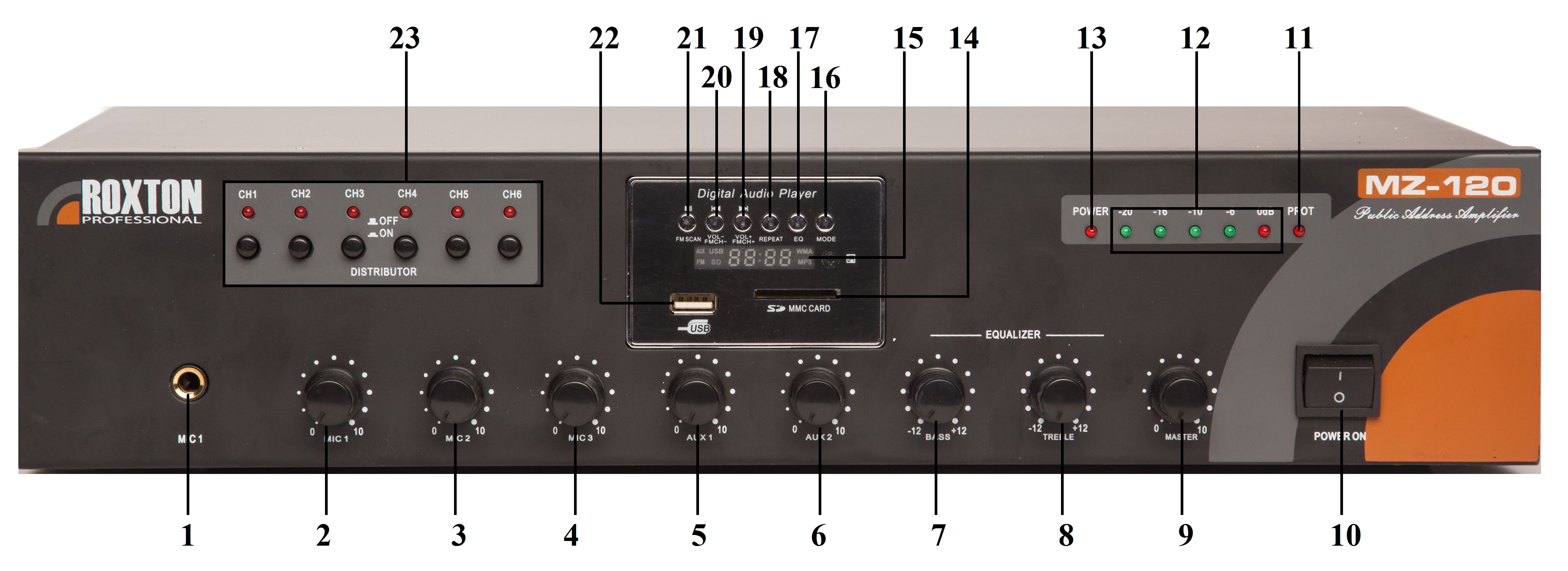

Передняя панель



  1. Микрофонный вход MIC 1 - разъем (TS 6.35) для подключения приоритетного микрофона. Сигнал, поданный на вход MIC1, подавляет все остальные (если активирован регулятор 8 «MUTE» на задней панели) или смешивается с ними

  2. Регулятор уровня сигнала микрофонного входа MIС 1 - При помощи данного регулятора осуществляется регулировка уровня сигнала, подаваемого на вход MIC 1.

  3. Регулятор уровня сигнала микрофонного входа MIС 2 - При помощи данного регулятора осуществляется регулировка уровня сигнала, подаваемого на вход MIC 2.

  4. Регулятор уровня сигнала микрофонного входа MIС 3 - При помощи данного регулятора осуществляется регулировка уровня сигнала, подаваемого на вход MIC 3.

  5. Регулятор уровня сигнала входа AUX 1-При помощи данного регулятора осуществляется регулировка уровня сигнала, подаваемого на вход AUX 1.

  6. Регулятор уровня сигнала входа AUX 2-При помощи данного регулятора осуществляется регулировка уровня сигнала, подаваемого на вход AUX 2.

  7. Регулятор BASS - При помощи данного регулятора можно корректировать амплитудно-частотную характеристику сигнала в области низких частот. Глубина регулировки ± 10 дБ.

  8. Регулятор TREBLE - При помощи данного регулятора можно корректировать амплитудно-частотную характеристику сигнала в области высоких частот. Глубина регулировки ± 10 дБ.

  9. Регулятор MASTER (основной) - Этот регулятор используется для настройки громкости конечного звука.

  10.  Кнопка POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство

  11.  Индикатор Prot - Индикатор PROT указывает на включение схемы защиты и работу усилителя при перегрузке или перегреве.

  12.  Индикаторы уровня выходного сигнала - Индикаторы показывают уровень выходного сигнала.

  13.  Светодиод POWER ON - Светодиод загорается при включении питания.

  14.  Разъём для подключения SD карты.

  15.  Дисплей – отображает цифровую информацию работы музыкального модуля.

  16.  Кнопка MODE  (режим) - данная кнопка используется для выбора между входами USB-SD/MMC-AUX-FM. Если USB  или SD карта не вставлена, выбор будет осуществляться только между входами AUX-FM.

  17.  Кнопка EQ - одиночное нажатие на кнопку приводит к переключению режимов эквалайзера.

  18.  Кнопка Repeat (повторение) - Если USB/SD входы (носители) используются, возможен режим повторения REP1/REP ALL… (Повторить один трек или весь лист воспроизведения). Если ведётся проигрывание MP3 файлов, то  режим REP ALL устанавливается автоматически (первоначальная установка), для перехода в режим REP1 или отключения повтора нажмите один раз на кнопку REP.

  19.  Кнопка NEXT (следующий) - Одиночное нажатие на данную кнопку приводит к переключению на следующий трек (песню), радиостанцию. Длительное удержание кнопки в нажатом состоянии увеличивает уровень громкости.

  20.  Кнопка PREV (предыдущий) - Одиночное нажатие на данную кнопку приводит к переключению на предшествующий трек (песню), радиостанцию. Длительное удержание кнопки в нажатом состоянии уменьшает уровень громкости.

  21.  PP/SCAN (Пауза, сканирование) - В режиме USB/SD данная кнопка используется для паузы. В режиме FM нажатие этой кнопки запустит поиск радиостанций в автоматическом режиме. (Функция недоступна в режиме AUX.)

  22.  Разъём для подключения флешь карты.

  23.  Кнопки селектора зон - Используются для подключения выхода усилителя к нужной линии  громкоговорителей по отдельности и вместе. При этом загорается индикатор, соответствующий выбранной линии или зоне



Пульт дистанционного управления:

Перед началом использования пульта удалите PVC ленту, которая изолирует батарею.



MODE (CH) (режим, вход):  Данная кнопка используется для выбора входов USB-SD/MMC-AUX-FM.

PREV (предыдущий): одиночное нажатие на данную кнопку приводит к переключению на предшествующий трек (песню), радиостанцию в режиме воспроизведения USB/SD или FM.

NEXT (следующий): одиночное нажатие на данную кнопку приводит к переключению на следующий за воспроизводимым трек (песню), радиостанцию в режиме воспроизведения USB/SD или FM.

VOL+: увеличение уровня громкости.

VOL-: уменьшение уровня громкости.

REPT (повторение): Если USB/SD входы (носители) используются возможен режим повторения REP1/REP ALL… (Повторить один трек или весь лист воспроизведения). (если ведётся проигрывание MP3 файлов, то  режим REP ALL устанавливается автоматически первоначально, для перехода в режим REP 1 или отключения повтора нажмите один раз на кнопку REP.

СН - : Кнопка выбора предшествующего доступного радиоканала. Удержание этой кнопки в нажатом состоянии более 3-х секунд включает режим автопоиска доступного радиоканала. (Функция недоступна в режиме AUX).

СН + : Кнопка выбора следующего доступного радиоканала. Удержание этой кнопки в нажатом состоянии более 3-х секунд включает режим автопоиска доступного радиоканала. (Функция недоступна в режиме AUX).

EQ:  Режим воспроизведения звука. 9 режимов воспроизведения EQ0 – EQ9 доступны только при использовании входов (накопителей) USB и SD.

PLAY/PAUSE:  Нажатие данной кнопки включает паузу в режиме USB/SD а так же включает автоматический поиск доступного радиоканала в режиме FM.

Цифровые кнопки 0-9: Данные кнопки используются для выбора песни (трека) в режиме USB/SD. В режиме FM осуществляет быстрое переключение на радиоканал, сохранённый в памяти под соответствующим номером.



Введение в использование режимов оборудования:

Включите усилитель, изначальные установки на дисплее:



Режим USB:

  1. При установке USB носителя, усилитель автоматически переходит в режим USB. Формат записи информации MP3 или WMA отображается на дисплее. Цифры на дисплее показывают длительность звучания песни в минутах и секундах.

  2. При регулировке уровня громкости с использованием кнопок VOL+ или VOL- на усилителе или пульте дистанционного управления, информация о уровне отображается на дисплее от 0 до 16.

  3. Нажатие кнопки “>II/scan” на панели усилителя или “ >II” на пульте дистанционного управления приведёт к остановке воспроизведения и таймера. Повторное нажатие вернёт оборудование в предшествующий режим.

  4. Цифровые кнопки 0-9 на пульте дистанционного управления предназначены для прямого выбора песни, трека. Например, вы хотите выбрать песню №5, в этом случае нажмите кнопку 5. Если вы хотите выбрать песню с номером 215, нажмите предварительно кнопку N, затем последовательно кнопки 2, 1, 5.

  5. Предварительно система воспроизведения установлена в режим REP ALL для перехода в режим REP 1 или отключения повтора нажмите один раз на кнопку REP 1. Дисплей выведет следующую информацию:

  6. Нажмите кнопку “EQ” на пульте дистанционного управления для переключения     режимов воспроизведения в следующей последовательности EQ1 – EQ2 – EQ3 – EQ4 – EQ5 – EQ6 – EQ7 – EQ8.



Режим SD:

 1.  При установке SD носителя, усилитель автоматически переходит в режим SD. Формат записи информации MP3 или WMA отображается на дисплее. Цифры на дисплее показывают длительность звучания песни в минутах и секундах.

  1. При регулировке уровня громкости с использованием кнопок VOL+ или VOL- на усилителе или пульте дистанционного управления, информация о уровне отображается на дисплее от 0 до 16.

  2. Нажатие кнопки “>II/scan” на панели усилителя или “ >II” на пульте дистанционного управления приведёт к остановке воспроизведения и таймера. Повторное нажатие вернёт оборудование в предшествующий режим.

  3. Цифровые кнопки 0-9 на пульте дистанционного управления предназначены для прямого выбора песни, трека. Например, вы хотите выбрать песню №5, в этом случае нажмите кнопку 5. Если вы хотите выбрать песню с номером 215, нажмите предварительно кнопку N, затем последовательно кнопки 2, 1, 5.

  4. Предварительно система воспроизведения установлена в режим REP ALL для перехода в режим REP 1 или отключения повтора нажмите один раз на кнопку REP 1. Дисплей выведет следующую информацию:

  5. Нажмите кнопку “EQ” на пульте дистанционного управления для переключения     режимов воспроизведения в следующей последовательности      EQ1 – EQ2 – EQ3 – EQ4 – EQ5 – EQ6 – EQ7 – EQ8.



Режим AUX:

       1.  Нажмите кнопку MODE на усилителе или пульте дистанционного управления для перехода в режим AUX.



Режим FM:

  1. Нажмите кнопку “МODE” на пульте дистанционного управления для перехода в режим  FM.  На дисплее усилителя отобразится информация о частоте передачи радиостанции, принятой до переключения режима в Гц. Вид дисплея представлен ниже:

  2. При регулировке уровня громкости с использованием кнопок VOL+ или VOL- на усилителе или пульте дистанционного управления, информация о уровне отображается на дисплее от 0 до 16.

  3. Нажатие кнопки “>II” на пульте дистанционного управления запустит автоматический режим поиска радиостанции с устойчивой передачей данных с низкой частоты в направлении высокой частоты. При обнаружении частоты станции, данные о частоте будут сохранены, и приёмник переключится на начальную (первую) частоту. В процессе поиска частоты доступной радиостанции,  данные о текущей частоте  будут отображаться на дисплее, а символ “FM”  будет мигать.

  4. Нажмите кнопку “CH-” на пульте дистанционного управления, кратковременное нажатие на кнопку переведёт приёмник в режим точного поиска радиочастоты с шагом 0,1 Гц в направлении от высокой частоты к низкой. Нажатие и удержание кнопки “CH-” на панели усилителя или пульте дистанционного управления включит режим автоматического поиска частоты радиостанции в направлении уменьшения частоты. Информация на дисплее будет выглядеть следующим образом:

  5. Нажмите кнопку “CH+” на пульте дистанционного управления, кратковременное нажатие на кнопку переведёт приёмник в режим точного поиска радиочастоты с шагом 0,1 Гц в направлении от низкой частоты к высокой. Нажатие и удержание кнопки “CH+” на панели усилителя или пульте дистанционного управления включит режим автоматического поиска частоты радиостанции в направлении увеличения частоты. Информация на дисплее будет выглядеть следующим образом:

  6. Кратковременное нажатие кнопки “PREV” на пульте дистанционного управления переключит приёмник на предшествующую доступную радиостанцию. Информация на дисплее будет выглядеть следующим образом:

  7. Кратковременное нажатие кнопки “NEXT” на пульте дистанционного управления переключит приёмник на следующую доступную радиостанцию. Информация на дисплее будет выглядеть следующим образом:

  8. Цифровые кнопки 0-9 на пульте дистанционного управления в режиме “FM” предназначены для сохранения частоты радиостанции. Используя эти кнопки, вы можете производить переключения между принимаемыми каналами

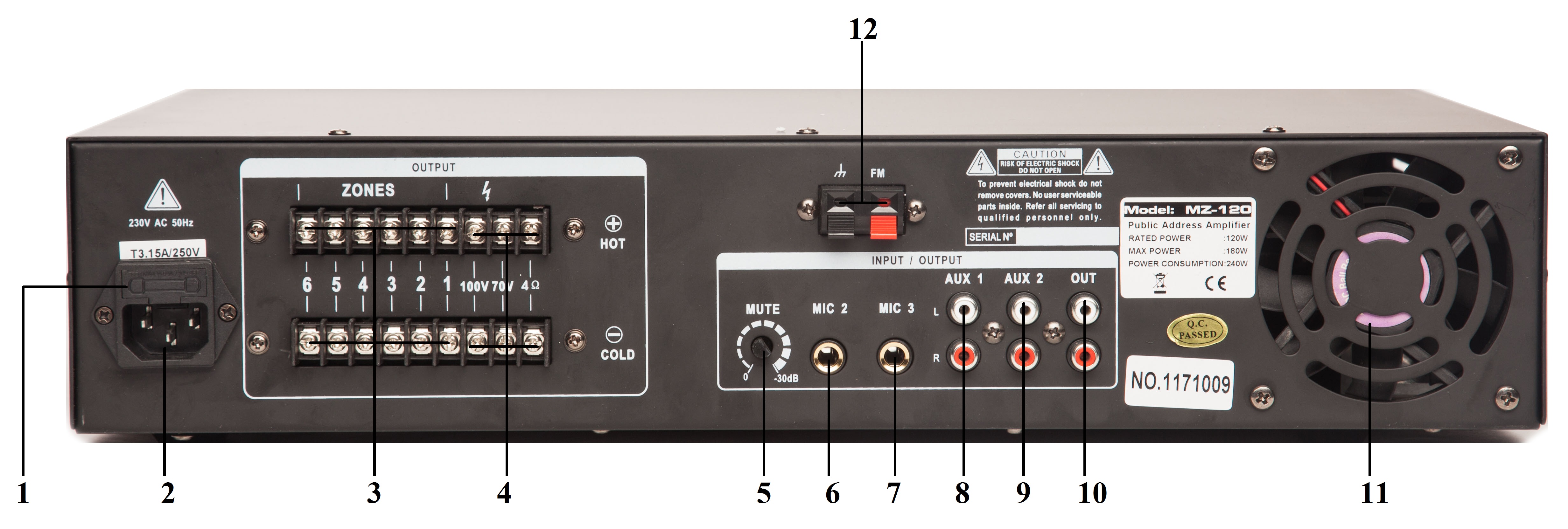

Задняя панель

  1. Крышка предохранителя

В этом держателе установлен предохранитель переменного тока. При перегорании последнего, замените предохранителем того же типа. При продолжительном выгорании обратитесь в службу ремонта.

  1. Разъем питания

Разъем для подключения шнура питания.

  1. Выходные клеммы ZONES 1 ~ 6

Клеммы для подключения громкоговорителей через селектор зон.

  1. Клеммы подключения громкоговорителей

К данным клеммам подключается трансляционная линия с громкоговорителями. Возможны 4 варианта подключения громкоговорителей:

низкоомное (4 Ом);

трансляционная линия 70 В;

трансляционная линия 100 В;

трансляционная линия 30 В.

Для подключения трансляционной линии 30 В необходимо использовать клеммы «100 В» и «70 В». В остальных случаях применяется клемма «COM» в сочетании с одной из нижеперечисленных:  «4 Ом», «70 В», «100 В».

  1. Регулятор приоритета MIC1 MUTE

Регулятор управляет уровнем входного сигнала, поданного на приоритетный вход MIC1 по отношению к остальным входам. В крайнем правом положении сигнал на входе MIC1 подавляет все остальные.

  1. Микрофонный вход MIC 2

К данному разъему (TS 6.35), подключается динамический микрофон. Уровень сигнала, поступающего на данный вход, выставляется при помощи соответствующего регулятора уровня сигнала MIС 2 находящегося на передней панели усилителя.

  1. Микрофонный вход MIC 3

К данному разъему (TS 6.35), подключается динамический микрофон. Уровень сигнала, поступающего на данный вход, выставляется при помощи соответствующего регулятора уровня сигнала MIС 3 находящегося на передней панели усилителя.

  1. Вход AUX1

Разъем RCA для подключения аудио источников. Два сигнала стерео от источника микшируются в один сигнал моно.

  1. Вход AUX2

Разъем RCA для подключения аудио источников. Два сигнала стерео от источника микшируются в один сигнал моно.

  1. Линейный выход OUT

Разъемы (RCA) для подключения внешнего усилителя мощности.

  1. Решетка вентилятора принудительного охлаждения

  2. Разъемы FM

Клеммы для подключения FM-антенны.



Порядок включения



  1. Перед подключением устройства к питающей сети переведите выключатель питания в положение OFF, а регуляторы громкости в положение минимального уровня.

  2. Убедитесь, что источники сигналов и громкоговорители подключены к устройству правильно.

  3. Нажмите кнопку включения питания. После этого начнет светиться индикатор POWER, устройство готово к работе.

  4. Установите требуемый уровень громкости для каждого источника сигнала, уровень громкости выходного сигнала и если необходимо настройте тембр.



Подключение громкоговорителей

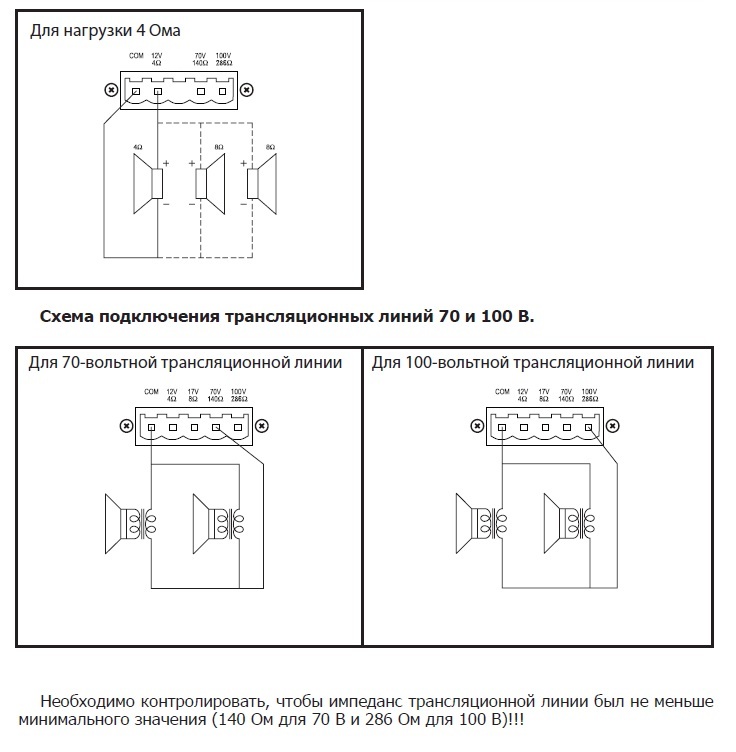

Схема подключения низкоомной нагрузки  4 Ом.

Технические характеристики

Встроенный селектор (количество зон)

6

Напряжение питания

АС 220-240В, 50 Гц

Выходная мощность MZ-120/240/360

120/240/360 Вт

Макс выходная мощность MZ-120/240/360

180/360/540 Вт

Потребляемая мощность MZ-120/240/360

240/480/720 Вт

Выходной сигнал (Напряжение/Сопротивление)

100В,70В, 4-16 Ом

Частотный диапазон

100Гц-16кГц

Коэффициент гармоник

<0.1%

Отношение сигнал/шум MIC

>66дБ

Отношение сигнал/шум AUX

>70дБ

Уровень на микрофонном входе 1,2,3

6мВ/600ом

Уровень сигнала на линейном входе 1, 2

250мВ/10кОм

Уровень сигнала на линейном выходе

0дБ~1В/600 Ом

Мьютирование

0~-30дБ

Защита по выходу

Перегрузка, КЗ

Рабочая температура

+10’C    +35’C

Относительная влажность

Не более 90 %

Габаритные размеры

Высота в  Unit  (1 Unit = 44 mm)

440*92*330 мм

2

Вес MZ-120/240/360,

12/14,5/15 кг

Скачать инструкцию
