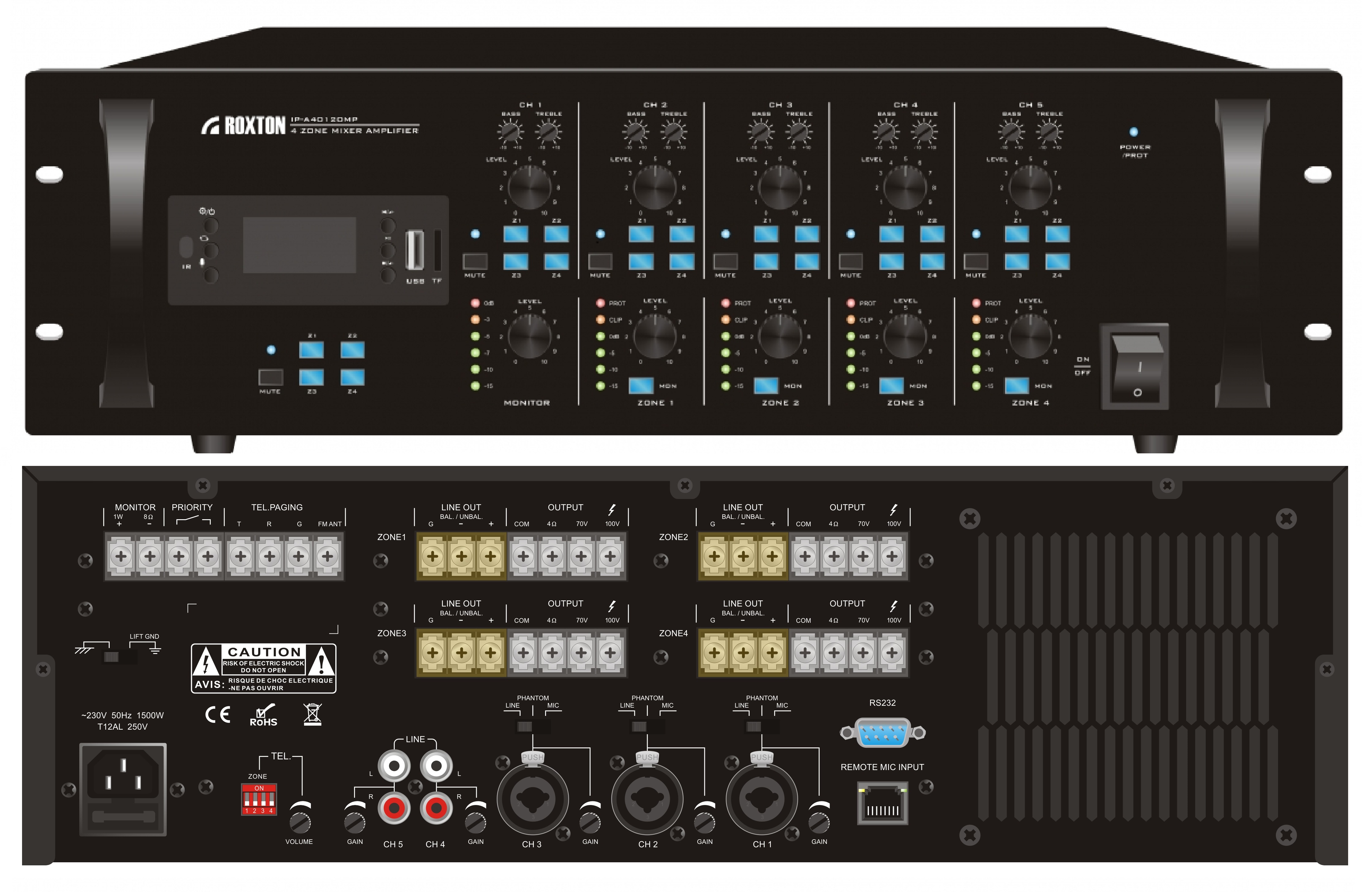

4-канальный матричный микшер усилитель ROXTON IP-A4060MP/ A4120MP/A4240MP
4-канальный матричный микшер усилитель имеет возможность подключения до 6 источников звука с раздельной регулировкой входящего и выходящего сигнала. Каждый входной сигнал можно назначить по типу матрицы для трансляции на четыре независимых встроенных усилителя с независимой регулировкой громкости.
Матричные усилители в основном применяются в ресторанах, фитнес и развлекательных центрах, где для каждого помещения подразумевается различная музыкальная трансляция с раздельной регулировкой уровня громкости.
Каждый вход, с помощью переключателей на передней панели, может быть назначен для различных четырех зон, кроме того, каждый вход снабжен отдельным регулятором низких/высоких частот и громкости для каждой зоны.
Усилитель имеет три комбинированных микрофонных / линейных входа с фантомным питанием, два линейных входа типа RCA, встроенный MP3-плеер, один порт RJ45 для подключения микрофонной консоли IP-A4012, с максимальным удалением до 1 км.
Усилитель имеет приоритетный вход, который может быть использован для организации системы экстренного оповещения «Антитеррор». При поступлении сигнала на приоритетный вход, все запущенные ранее трансляции полностью приглушаются.
Для прослушивания каналов имеется возможность подключения отдельного мониторного динамика на 8Ом.
Каждая зона усилителя может задействовать одну из предложенных для подключения линий динамиков на 70В, 100В или 4Ом.
Усилитель имеет встроенные функции защиты от перегрева, короткого замыкания и перегрузки.
Особенности:
- Четырехканальный усилитель в корпусе 3U для монтажа в 19" стойку.
- Все входные источники сигнала могут быть матрично назначены различным выходам четырех зон оповещения одновременно.
- Пять различных входов и MP-3 проигрыватель с раздельными регулировками низких/высоких частот и громкости.
- Три микрофонных / линейных входа с фантомным питанием
- Два входа AUX с регулировкой усиления.
- MP3-плеер с SD и USB входами.
- Встроенный FM-тюнер.
- Возможность подключения до четырех микрофонных консолей по UTP через порт RJ45.
- Универсальные выходы подключения динамиков для каждой зоны оповещения: 70 В, 100 В и 4 Ом.
- Приоритетный вход для трансляции экстренных сообщений с полным приглушением других источников сигнала.
- Уровни приоритета от высокого к низкому при замыкании клеммы PRIORITY:
нормально замкнутый:
MIC 1(CH1) > TEL. PAGING> Микрофонная консоль
MIC1>MIC2= MIC3=LINE4=LINE5=MP3-плеер
Нормально разомкнутый
TEL. PAGING >MIC 1> Микрофонная консоль
MIC 1(CH1) >MIC2= MIC3=LINE4 =LINE5= MP3-плеер.
- Усилитель имеет защиту от перегрева, короткого замыкания и перегрузки.
Характеристики
|
Модель
|
IP-A4060MP
|
IP-A4120MP
|
IP-A4240MP
|
Мощность
|
4*60 Вт
|
4*120 Вт
|
4*240 Вт
|
Выходы на динамики
|
4 Ом,70 В/100 В
|
Выход мониторного динамика
|
1 В / 8 Ом
|
Характеристики чувствительности и импеданса
|
CH1,CH2,CH3: MIC:±2.5 мВ /600 Ом PHANTOM:±2.5 мВ
LINE:~175 мВ /10 кОм баланс
CH5~6: 350 мВ /10 кОм баланс
TEL: 350 мВ /10 кОм
Микрофонная консоль: ±387 мВ /10 кОм
|
Регулировка частот
|
Низкие:±10Дб на 100Гц Высокие:±10Дб на 100Гц
|
Соотношение сигнал/шум SNR
|
≥65 дБ
|
Выходы 1-4
|
1 В/600 Ом (баланс)
|
Частотные характеристики
|
80-16 кГц (0/-3 дБ)
|
MP3-плеер
|
MP3 формат, максимальный объем 32 ГБ
|
Поддерживаемые файловые системы
|
FAT16, FAT32
|
Искажения (THD)
|
≤1%
|
Потребление
|
375 Вт
|
750 Вт
|
1200 Вт
|
Питание
|
~110 В ~230 В 50/60 Гц
|
Размеры
|
484*440*132 мм
|
Масса нетто
|
8.1 кг
|
11.68 кг
|
22 кг
|
Вес
|
9.36 кг
|
13.48 кг
|
24 кг
|

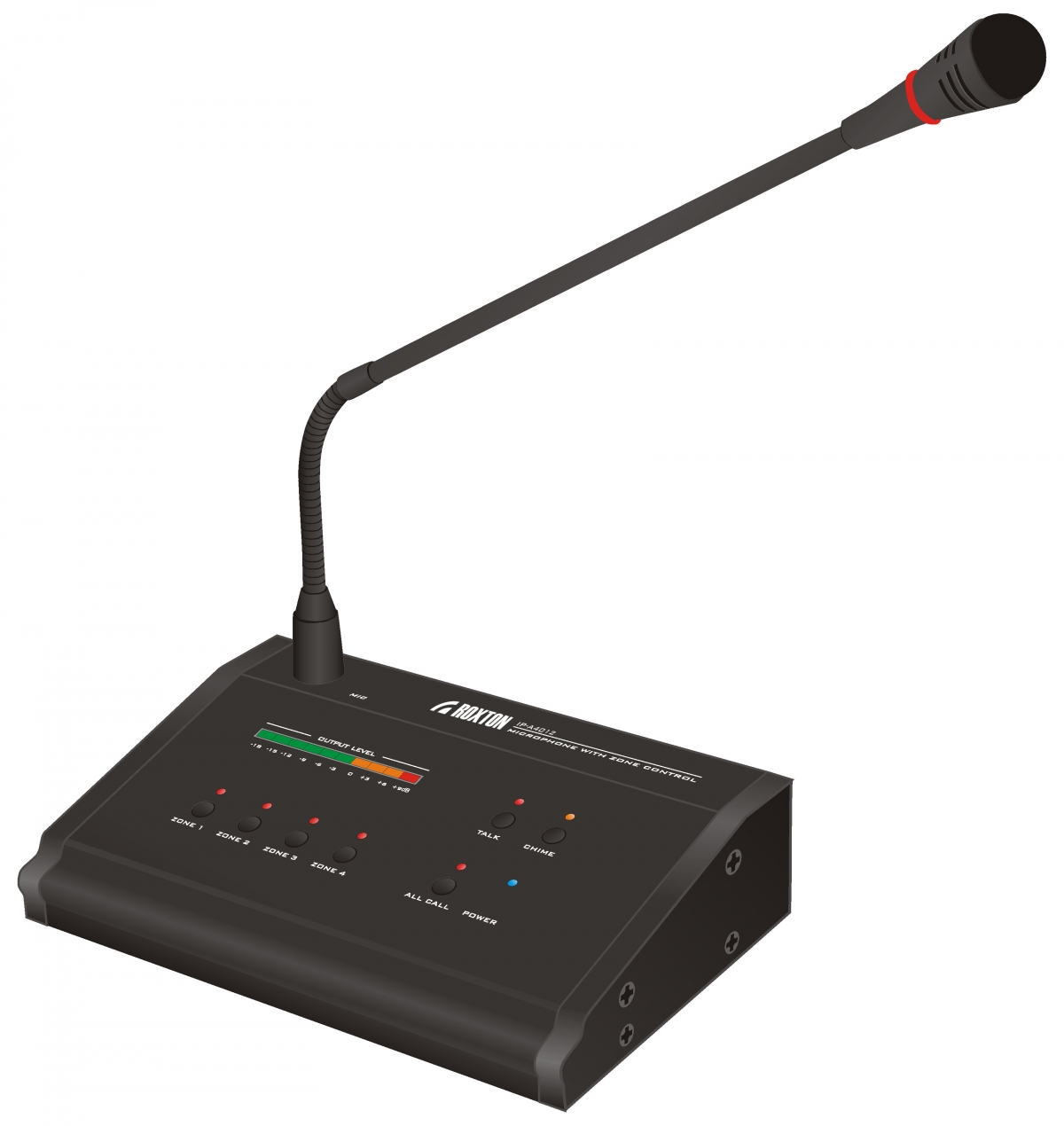

Микрофонная консоль ROXTON IP-A4012
Микрофонная консоль IP-A4012 предназначена для работы с четырех канальными матричными микшер усилителями IP-A4060MP/ A4120MP/A4240MP.
Используется для дистанционного выбора зон оповещения с целью передачи речевой информации.
Микрофонная консоль имеет встроенную функцию гонга (звук привлечения внимания), пожеланию, которую можно активировать перед подачей речевой информации на выбранные зоны.
Микрофонная консоль подключается кабелем UTP5e, всего к усилителю можно подключить до четырех микрофонных консолей с максимальным удалением до 1км.
Консоль имеет раздельную регулировку уровня громкости звука привлечения внимания, микрофона и общую громкость выходного сигнала.
Имеется возможность выбора тона из двух типов сигналов привлечения внимания.
Питание к микрофонной консоли может осуществляться от усилителя по UTP при условии максимального удаления до 100м, в случае подключения штатного блока питания к микрофонной консоли, максимальное удаление возрастает до 1км.
Характеристики
|
Модель
|
IP-A4012
|
Тип микрофона
|
Конденсаторный
|
Кол-во зон
|
4 зоны
|
Вых. сигнал
|
1 В/600 Ом
|
Частотные хар-ки
|
80-18 кГц (± 3 дБ)
|
Ур. искажений (THD)
|
≤1%
|
Потребляемая мощность
|
10 Вт
|
Макс. длина линии
|
1 км
|
Питание
|
DC 24 В
|
Габариты (ШхВхГ)
|
197x43.5х115 мм
|
Вес
|
0,9 кг (без микрофона)
|
|
