Взрывозащищенная вызывная панель T-6731

Назначение

Взрывозащищенная вызывная панель T-6731 предназначена для работы в IP системе ITC ESCORT. Используется для построения систем автоматического аварийного оповещения и музыкальной трансляции на базе дополнительного оборудования.

Панель работает по ЛВС и обеспечивает дуплексную (двухстороннюю) связь с другими устройствами IP системы. При помощи данной панели пользователь может связаться с любым устройством IP системы имеющим функцию двусторонней связи.

Вызывная панель выполнена во взрывозащищенном, влагонепроницаемом металлическом корпусе. Предназначена для накладного монтажа.



Возможности панели:

  1. Выбор конкретных зон.

  2. Выбор группы зон.

  3. Выбор всех зон.

  4. Оповещение со встроенного микрофона в выбранных направлениях.

  5. Обратная связь с назначенным (заранее запрограммированным) устройством.



Панель работает только в составе IP системы при включенном сервере (компьютере). Номер вызывной панели настраивается с помощью программного обеспечения T-6700R.

Все переговоры и выполняемые действия вызывной панели могут быть записаны на сервере (компьютере). С помощью программного обеспечения T-6700R можно вести полный мониторинг (прослушивание).

В устройство встроен 20Вт усилитель, к которому можно подключить низкоомные громкоговорители.



Основные органы управления и коммутации

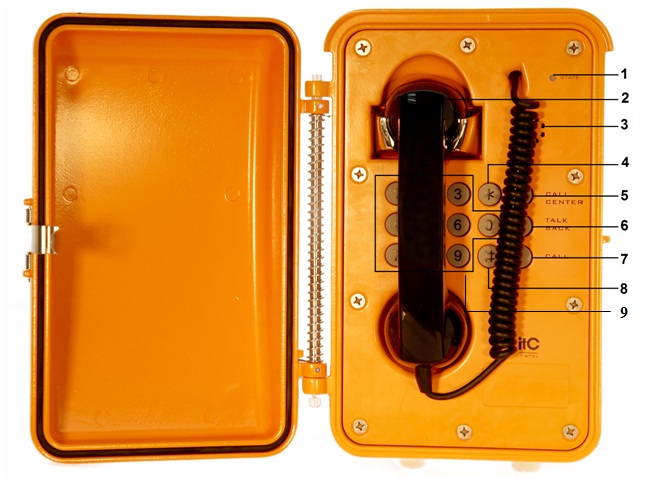

Передняя панель

  1. Индикаторы – отображают работу устройства.

  2. Трубка - предназначена для осуществления переговоров.

  3. Встроенный динамик – номинальная мощность 2 Вт.

  4. Кнопка * - предназначена для включения громкой связи. ( Должны быть подключены дополнительные громкоговорители на клеммы поз. 1)

  5. Кнопка CALL CENTERпредназначена для двусторонней связи (Программируется с помощью программного обеспечения  T-6700R). При нажатии осуществляется вызов запрограммированного устройства.

  6. Кнопка TALK BACK предназначена для осуществления двусторонней связи с другими устройствами IP системы (например: T-6703, T-6702, T-6712 …..). Введите номер устройства, с которым нужно установить двустороннюю связь, для вызова нажмите кнопку TALK BACK.

  7. Не используется.

  8. Кнопка # -  предназначена для сброса введенного номера.  Используется в случае ошибочно набранного номера.

  9. Кнопки – предназначены для ввода номера вызываемого оборудования.

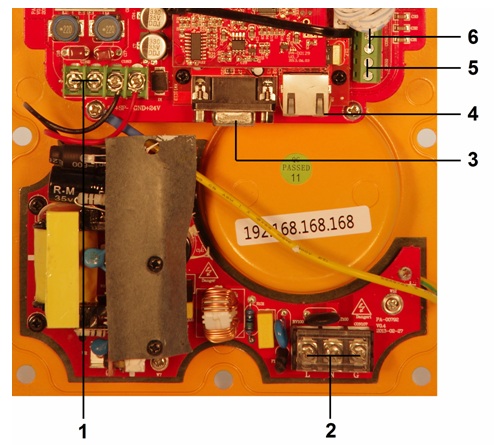

Задняя панель

  1. Клеммы SPEAK OUT  выход  предназначен для подключения низкоомных 20Вт громкоговорителей.

  2. Клеммы  питания 220В – клеммы для подключения штатного кабеля 220В (провод питания поставляется в комплекте с устройством).

  3. Разъем TERMINAL  – COM порт  выполнен на разъеме DE9,предназначен для подключения к компьютеру по средству 232 протокола. (Кабель специализированный, со встроенной микросхемой).

  4. Разъем LAN IN – Предназначен для подключения к локальной сети (RJ-45)

  5. Клемма CON10 – на данной клемме присутствует постоянное напряжение 5В  (напряжение пропадает при включении алгоритма оповещения).

  6. Клемма CON11 – Выход сухого контакта (Сухой контакт появляется при включении алгоритма оповещения).

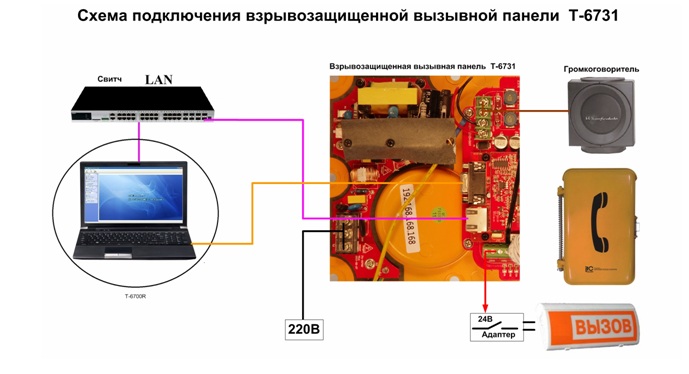

Порядок  подключения

  1. Установите панель в месте, откуда будет осуществляться трансляция.

  2. Подключите питание к разъему поз. 2 (Питание осуществляется от 220В).

  3. Разъем поз.4 соедините со свитчем (локальной сетью).

  4. При необходимости подключите низкоомные громкоговорители к клемме поз.1.

  5. В программе T-6700R настройте сетевые параметры.

  6. Добавьте устройство в список терминалов, программы T-6700R.





Настройка сетевых параметров

По умолчанию всем устройствам системы заданы одинаковые сетевые настройки:

Addr: 192.168.168.168

Mask: 255.255.0.0

Gate: 0.0.0.0

Serv: 192.168.168.254



Для работы системы необходимо изменить сетевые настройки:

Важно! Устройства не должны иметь одинаковые IP адреса.

Сетевые настройки можно изменить только с помощью программного обеспечения T-6700R. (Смотрите инструкцию  T-6700R)



Технические  характеристики

Модель

T-6731

Сетевой вход

RJ45

Протоколы

TCP/IP, UPD, IGMP

Аудио формат

MP3/MP2

Частота дискретизации

8К~ 48кГЦ

Скорость передачи данных

10М/100 Мб/с

Аудио режим

16-бит

Частотный диапазон

20Гц – 16кГц (+1 Дб, -3 Дб)

Коэффициент искажений

≤0,3%

Соотношение сигнал/шум

>70 дБ

Усилитель

20 Вт

Встроенный динамик

2 Вт

Рабочая температура

+5°С ~ +40°С

Относительная влажность

20% - 80%

Потребляемая мощность

≤ 40 Вт

Защита

IP-66

Питание

~110В/60Гц; ~230В/50Гц

Размер

340*220*125 мм

Вес

5,5 кг



Распайка кабеля RJ-45

скачать инструкцию на взрывозащищенную вызывную панель T-6731
