Вызывная панель со световой индикацией T-6711

Назначение

Вызывная панель со световой индикацией T-6711 предназначена для работы в IP системе ITC ESCORT. Используется для построения систем автоматического аварийного оповещения и музыкальной трансляции на базе дополнительного оборудования.

Панель работает по ЛВС и обеспечивает дуплексную (двухстороннюю) связь с другими устройствами IP системы. При помощи вызывной панели оператор может связаться с: микрофонными консолями, пейджинговыми панелями, вызывными панелями. Вызов устройств осуществляется при помощи нажатия кнопки на лицевой панели устройства. В панель встроен 5 Вт динамик и  20 Вт усилитель, к которому можно подключить низкоомные громкоговорители мощностью не менее 20Вт.

Панель работает только в составе IP системы при включенном сервере (компьютере). Номер панели и IP адрес настраивается с помощью программного обеспечения T-6700R.

Все переговоры и выполняемые действия на вызывной панели могут быть записаны на сервере (компьютере). С помощью программного обеспечения T-6700R можно вести полный мониторинг (прослушивание) вызывной панели.

В устройстве есть выходной сухой контакт, вызывную панель можно синхронизировать с системой: контроля доступа, видеонаблюдения и т.д.

Выполнена во влагонепроницаемом, вандалозащитном металлическом корпусе. Предназначена для уличного накладного монтажа.



Основные органы управления и коммутации

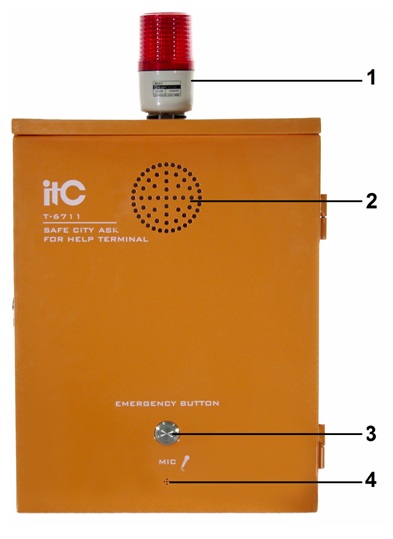

Передняя панель

  1. Световой индикатор – предназначен для привлечения внимания в плохо освещенных строениях

  2. Встроенный динамик – номинальная мощность 5 Вт.

  3. Кнопка CALL  – предназначена для двусторонней связи (Программируется с помощью программного обеспечения  T-6700R). При нажатии осуществляется вызов запрограммированного устройства.

  4. MIC – Встроенный микрофон.

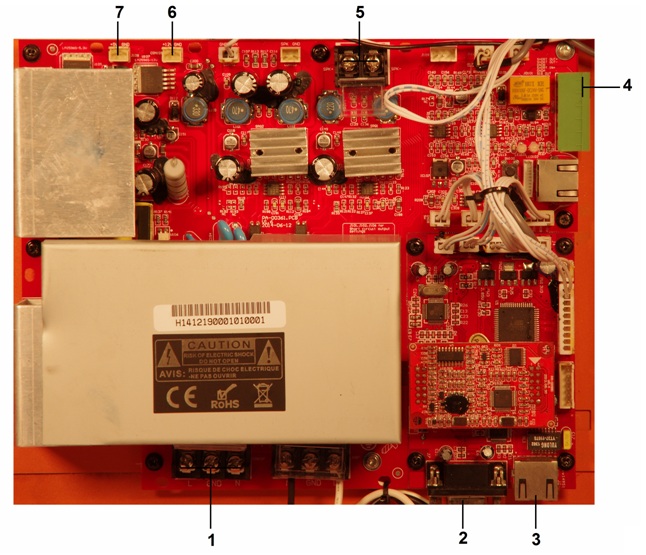

Внутренняя панель

  1. Клеммы  питания 220В – клеммы для подключения штатного кабеля 220В (провод питания поставляется в комплекте с устройством).

  2. Разъем TERMINAL  – COM порт  выполнен на разъеме DE9,предназначен для подключения к компьютеру по средству 232 протокола. (Кабель специализированный, со встроенной микросхемой).

  3. Разъем LAN IN – Предназначен для подключения к локальной сети (RJ-45).

  4. Клемма SHORT OUT – Выход сухого контакта (Сухой контакт появляется в момент нажатия кнопки поз.3 на передней панели).

  5. Клемма SPEAK OUT – аудио выход предназначен для подключения низкоомных громкоговорителей мощностью не менее 20Вт.

  6. Разъем +12В – на данном разъеме присутствует постоянное напряжение + 12В.

  7. Разъем +5В - на данном разъеме присутствует постоянное напряжение + 5В.

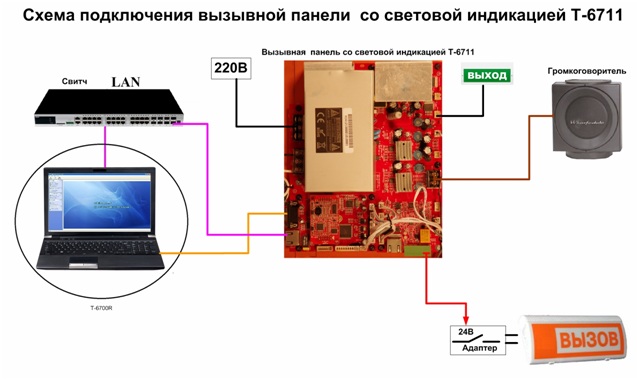

Порядок  подключения

  1. Установите панель в месте, откуда будет осуществляться трансляция.

  2. Подключите питание к разъему поз.1 панели (Питание осуществляется от 220В или 24В ).

  3. Разъем поз.3 соедините со свитчем (локальной сетью).

  4. При необходимости подключите низкоомные громкоговорители к клемме поз.5.

  5. В программе T-6700R настройте сетевые параметры.

  6. Добавьте устройство в список терминалов, программы T-6700R.



Настройка сетевых параметров

По умолчанию всем устройствам системы заданы одинаковые сетевые настройки:

Addr: 192.168.168.168

Mask: 255.255.0.0

Gate: 0.0.0.0

Serv: 192.168.168.254



Для работы системы необходимо изменить сетевые настройки:

Важно! Устройства не должны иметь одинаковые IP адреса.

Сетевые настройки можно изменить только с помощью программного обеспечения T-6700R. (Смотрите инструкцию  T-6700R)



Технические  характеристики:

Модель

T-6711

Сетевой вход

RJ45

Протоколы

TCP/IP, UPD, IGMP

Аудио формат

MP3/MP2

Частота дискретизации

8К~ 48кГЦ

Скорость передачи данных

10/100 Мб/с

Аудио режим

16-бит

Частотный диапазон

80Гц – 16кГц (+1 Дб, -3 Дб)

Коэффициент искажений

≤1%

Соотношение сигнал/шум

>70 дБ

Усилитель

20 Вт

Встроенный динамик

5 Вт

Рабочая температура

+5°С ~ +60°С

Относительная влажность

20% - 80%

Потребляемая мощность

≤ 100 Вт

Защита

IP-55

Питание

~110В/60Гц; ~230В/50Гц

Размер

365*580*80 мм

Вес

7,2 кг



Распайка кабеля RJ-45

скачать инструкцию на вызывную панель со световой индикацией T-6711
